智能手机/平板显示器 TFT-LCD面板偏压电源调试参数

描述

PC3100HQVF 是一种集成电源解决方案，专为中小型薄膜晶体管（TFT）液晶显示器（LCD）优化。主要适用于智能手机和平板电脑 LCD 面板的驱动集成电路。正电荷泵内置开关，通常在 VCI=3.3V 时可支持高达 100mA 的输出电流。负电荷泵内置开关以生成 -1 倍的 VSN，并且通常在 VCI=3.3V 时可支持高达 100mA 的输出电流。电荷泵时钟可以与驱动 IC 提供的外部信号同步，也可以由内部电路固定为 600kHz 生成。PC3100HQVF 采用薄型 12 引脚 2.4x1.5 毫米绿色 TDFN 封装。

特性:

⚫ 输入电压范围：2.5V 至 4.8V

⚫ 生成两种输出电压：正电压（VSP）和负电压（VSN），负电压与正电压比例为 -1

⚫ 仅需 5 个外部电容

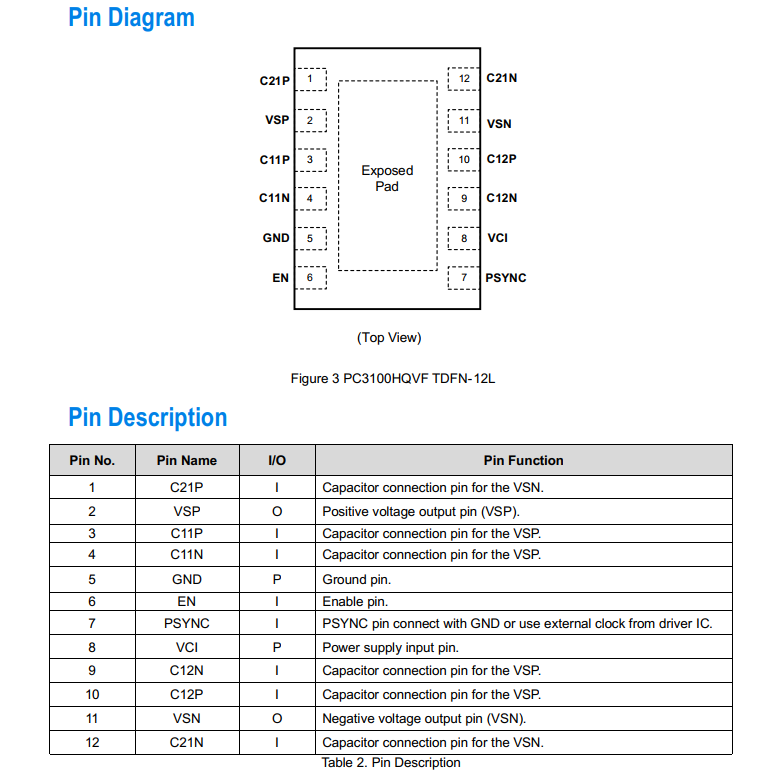

⚫ TDFN-12 封装（2.4mm×1.5mm），带裸露焊盘

应用

⚫ 智能手机和平板电脑LCD面板的TFT LCD驱动器
