集成VCOM缓冲器及双电荷泵TFT-LCD偏压电源适用于有源阵矩TFT-LCD

描述:

PC6285集成了高效升压调节器、VCOM缓冲器和双电荷泵控制器，适用于有源矩阵TFT LCD。该转换器为高开关频率电流模式调节器，内置N沟道200mΩ MOSFET，可使用小型电感和陶瓷电容。单位增益缓冲器可驱动VCOM电压，其具有高短路电流、快速 slew率以及轨到轨输入和输出特性。正/负电荷泵控制器提供受控的栅极开启电压。电荷泵的稳压由内部比较器实现，该比较器检测输出电压并与内部参考电压进行比较。其他特性包括欠压保护、短路保护、热关断保护和欠压锁定（UVLO）。PC6285采用节省空间的QFN-16（0.5mm间距）封装。

特性:

u 宽VIN范围：2.5V至5.5V

u 1.2MHz电流模式升压调节器

Ø 可调输出电压（±1%）

Ø 内置2.5A、200mΩ N沟道MOSFET

Ø 内部软启动

u 用于VCOM缓冲器的运算放大器

Ø 可调检测电压

Ø 开漏复位输出

u VGH和VGL电荷泵

u 欠压保护

u 过温保护

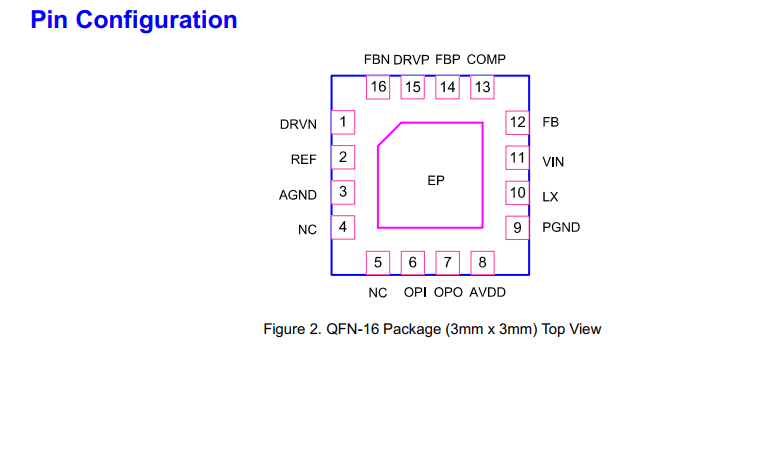

u QFN-16（3mm×3mm）封装

u 符合RoHS标准

u 无铅封装

应用:

u 照片边框

u GPS
