15V/500mA输出TFT-LCD面板偏置电源参数应用

通用描述

PC6267QVF器件是一款双输出DC-DC电源转换器，可产生最高15 V的正输出和低至-15 V的负输出。该转换器可保持低输出电压纹波。通常，最大输出电流范围为200 mA至500 mA，具体取决于输入电压与输出电压之比以及电流限制选项。综合（VPOS和VNEG）效率可达85%，有助于保持系统冷却或延长电池供电时间。2.7 V至5.5 V的输入电压范围允许器件由电池或固定的3.3 V或5 V电源轨供电。

该转换器采用固定频率PWM控制拓扑工作，在轻载电流下进入节能模式时，使用脉冲跳变模式。其工作静态电流仅为500µA。独立的使能引脚允许对两个输出进行灵活的上电和断电排序。正负输出可独立工作，支持非对称输出电压和电流。

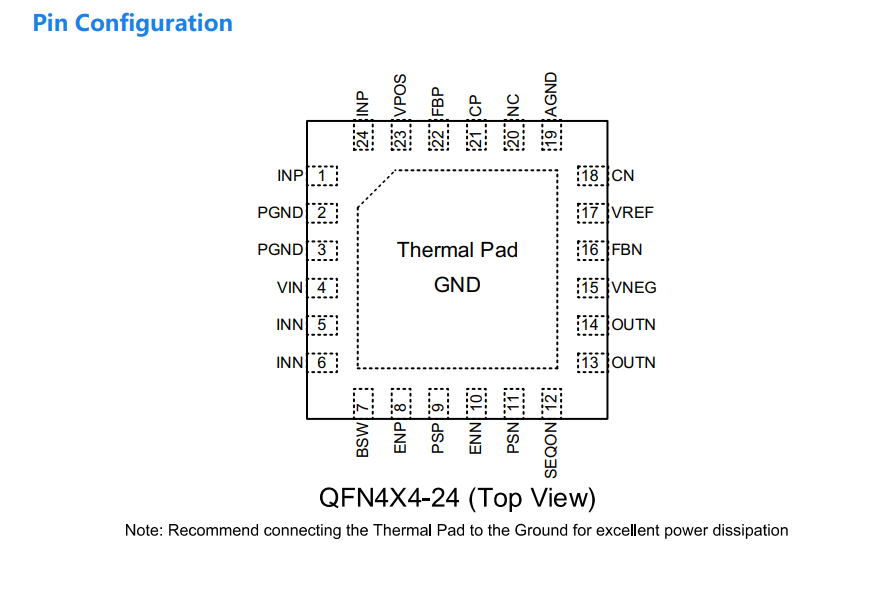

该转换器具有内部电流限制、过压保护和热关断功能，以在故障条件下实现最高可靠性。该转换器采用4 mm × 4 mm QFN-24封装。由于最小开关频率为1.25 MHz，解决方案尺寸小巧，所需的小电感和其他外部元件数量少。

特性:

 输入电压范围：2.7-V 至 5.5-V

 VPOS 正向升压转换器输出

 可调输出：最高 15 V

 开关电流限制：2 A

 转换效率：最高 89%

 VNEG 负向反相升降压转换器输出

 可调输出：最低 –15 V

 开关电流限制：2 A

 转换效率：最高 81%

 外部 P 沟道 FET 控制输出

 支持与电池完全断开

 关闭电流：1µA

 独立使能输入，支持灵活的输出排序

 保护功能

 VPOS 和 VNEG 过电压保护

 输入欠电压锁定

 VPOS 和 VNEG 短路保护（SCP）

 过热关断保护

应用:

 LCD和AMOLED显示屏（约4英寸至17英寸）

 个人电子产品（笔记本电脑、显示器、游戏设备）

医疗保健、健身、电子销售点系统、工业人机界面、测试与测量
