EtherCAT网络的XML文件有什么作用？怎样更新到从站



导读

在工业自动化领域，EtherCAT凭借高速、高性能成为主流现场总线。使用插板式EtherCAT模块时，XML文件是绕不开的核心概念。它究竟扮演什么角色？又如何"注入"从站硬件使其"活"起来？本文一探究竟。



 XML文件：从站的“身份证”与“说明书”

你可以把 EtherCAT 从站模块想象成一个功能强大的新设备，比如一个精密的机械臂或一个多通道的传感器阵列。当它接入 EtherCAT 网络时，主站（通常是 PLC 或工控机）需要立刻了解它的“底细”。

这个 XML 文件，就是 EtherCAT 从站信息（EtherCAT Slave Information，简称 ESI）文件，它正是承担了这个“自我介绍”的关键任务。它本质上是一份结构化的数据清单，用主站能够理解的语言（XML 格式）详细描述了从站的一切。

它主要包含了以下几类核心信息：

1. 身份信息

这就像是设备的“品牌标签”。文件中会明确记录制造商 ID（Vendor ID）、产品名称（Product Name）、产品代码（Product Code）和版本号（Revision No.）。主站凭借这些信息，就能在庞大的设备库中准确识别出：“哦，这是致远电子公司生产的ZIOC-EO200EQ 型号模块”。

 2. 功能描述

这部分是 XML 文件的“血肉”，详细定义了从站的通信能力。

2.1 过程数据对象（PDO）映射：这是最关键的部分。它定义了主站和从站之间需要高速、周期性交换哪些数据。例如，主站要下发的“目标位置”指令（RxPdo），或从站要上传的“当前位置”和“温度”反馈（TxPdo）。

2.2 对象字典（Object Dictionary）：它描述了所有可被访问的数据对象，包括它们的索引、数据类型、访问权限等。这为主站进行参数配置和诊断提供了基础。

2.3 同步管理器（SyncManager）配置：它划分了数据收发的“内存通道”，规定了每个通道的大小和方向（输入/输出），确保数据能够有序、高效地传输。

3. 物理与启动参数

文件还会描述设备的物理端口数量、支持的通信模式以及上电时的默认配置等，帮助主站完成对整个网络的初始化和拓扑构建。

简单来说，没有这份 XML 文件，EtherCAT 主站面对从站就如同面对一个“哑巴”，完全不知道如何与它沟通，更谈不上精准控制了。



 如何更新：将“灵魂”注入硬件

了解了 XML 文件的重要性，下一步就是如何将这份“说明书”写入到从站模块中。这个过程通常被称为“烧写”或“更新”，目标是将 XML 文件的内容写入从站电路板上的一个非易失性存储芯片——EEPROM 中。

从站上电时，其内部的 EtherCAT 从站控制器（ESC）会自动从 EEPROM 中读取这些信息来完成自我配置。

下面，我们以业界广泛使用的 Beckhoff TwinCAT 软件为例结合ZIO系列插拔式模块，介绍一种高效、便捷的更新方法。

1. 准备工作

1.1 确保电脑上已安装 TwinCAT 3.1 或更高版本软件。

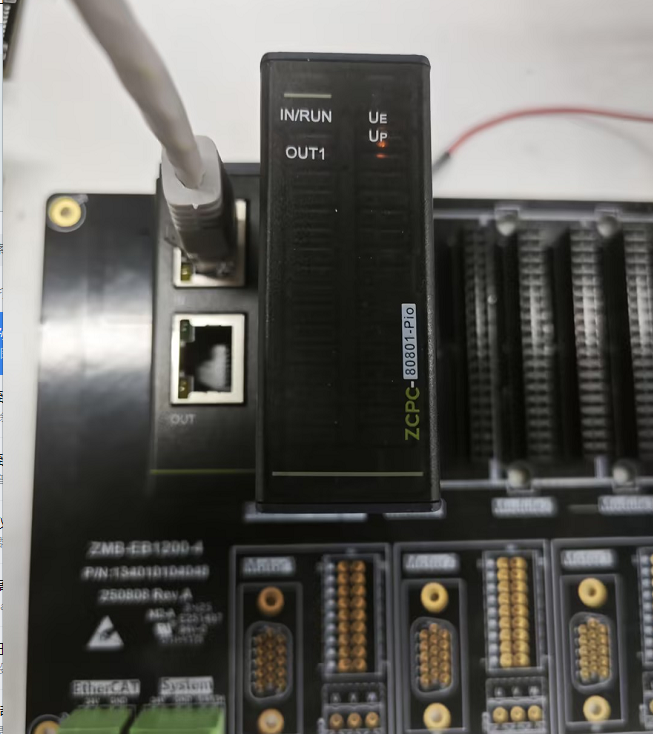

1.2 将ZIO系列插拔式模块从站模块上电，并通过网线连接到电脑。

1.3 准备好你的 ESI XML 文件。

2. 操作步骤

2.1 放置文件

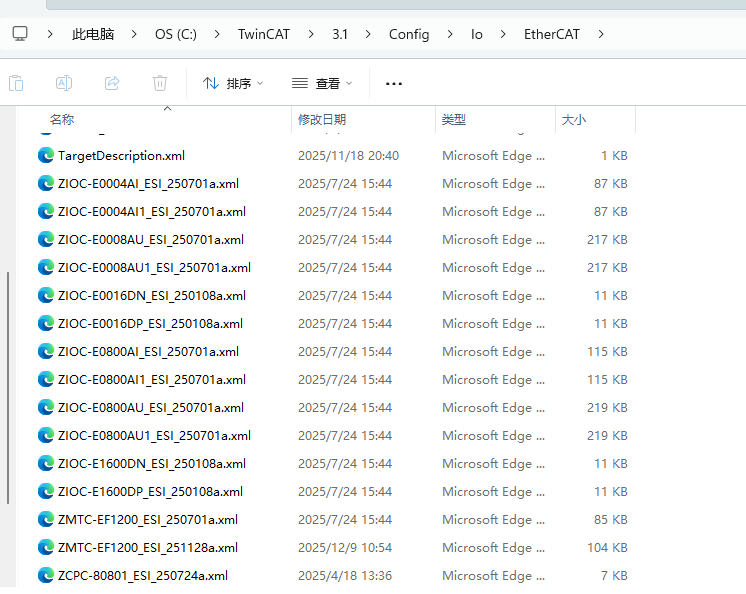

XML 文件复制到 TwinCAT 的安装目录下，通常是 C:\TwinCAT\3.1\Components\Io\EtherCAT。这样 TwinCAT 才能在扫描设备时识别到它。

2.2 创建项目

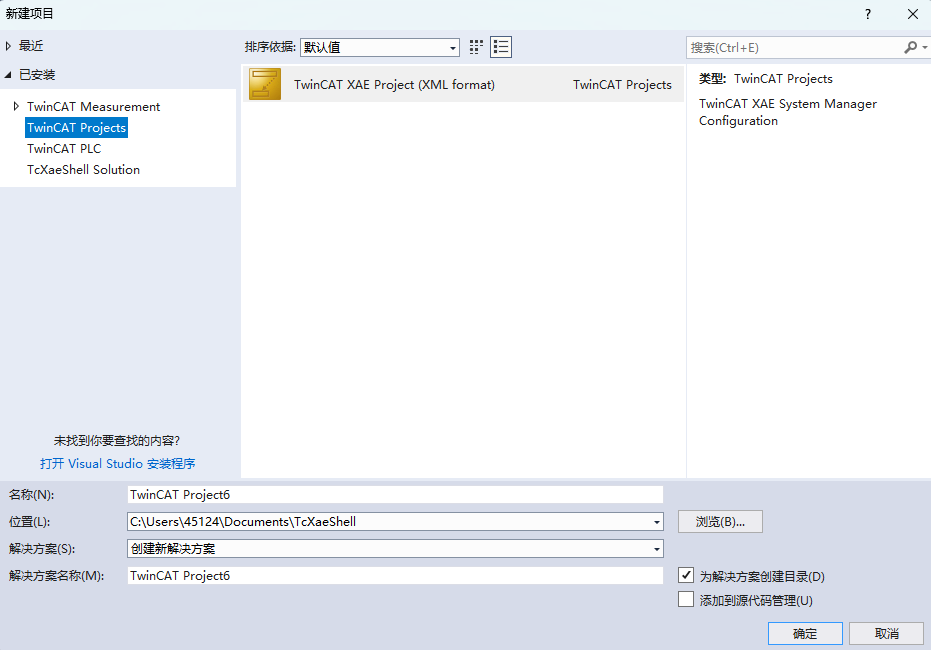

打开 TwinCAT，创建一个新的标准项目。

2.3 扫描设备

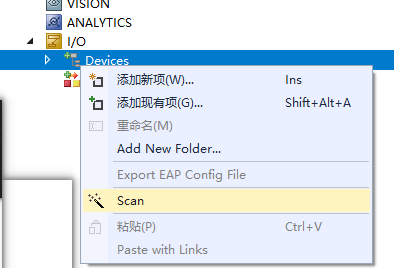

在项目树的 “I/O” -> “Devices” 上右键点击，选择 “Scan Devices”。TwinCAT 会自动扫描并发现网络中连接的从站。

2.4 执行更新

这是最关键的一步。在扫描到的设备列表中，找到你的从站模块。

方式一：直接右键点击该设备，在弹出的菜单中选择 “Update EEPROM...”。

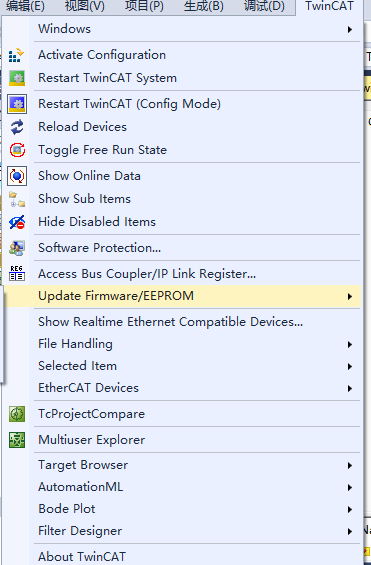

方式二：进入设备的 “Advanced Settings” 或 “SmartView”，找到写入 EEPROM 的选项。

2.5 完成烧写

在弹出的对话框中，确认选择正确的 XML 文件，然后点击 “OK” 开始写入。软件界面会显示烧写进度，完成后会提示成功。

整个过程非常直观，大大简化了从站配置的复杂度。

 结语

EtherCAT 从站的 XML 文件是连接硬件与软件的桥梁，是实现设备即插即用和灵活配置的核心。理解它的作用并掌握更新方法，对于每一位从事 EtherCAT 从站开发或系统集成的工程师来说，都是一项必备技能。希望这篇推文能帮助你更好地理解和使用 EtherCAT技术。
