电荷泵升压芯片，无需电感，输出3.3V和5V的IC电路图

无电感，锂电池升压电荷泵升压电路

内容：

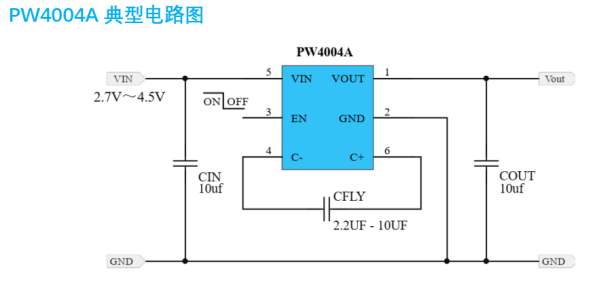

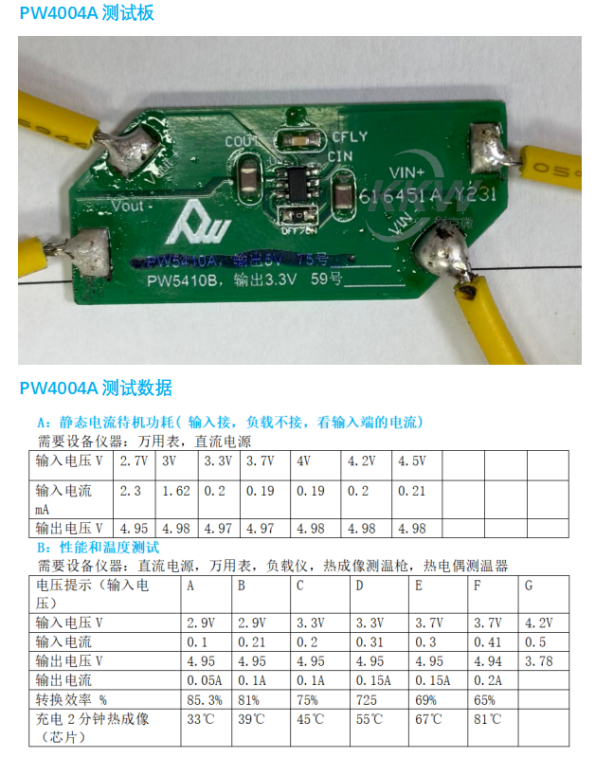

PW4004A  (锂电池无电感升压输出5V)：

1，产品概率，2典型电路图；3测试板图片；4电压电流温度测试

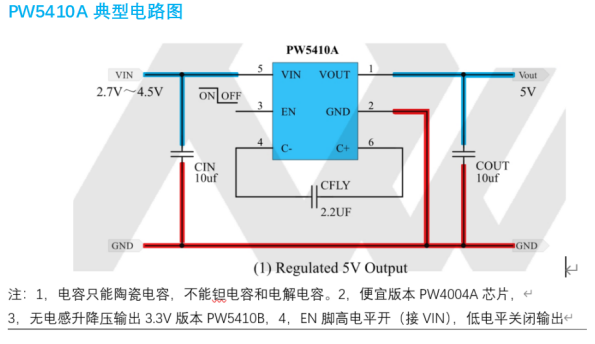

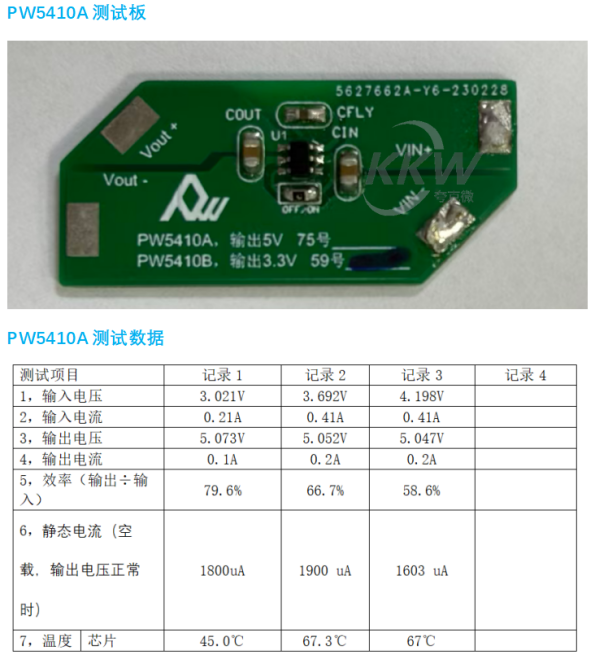

PW5410A (锂电池无电感升压输出5V)：

1，产品概率，2典型电路图；3测试板图片；4电压电流温度测试

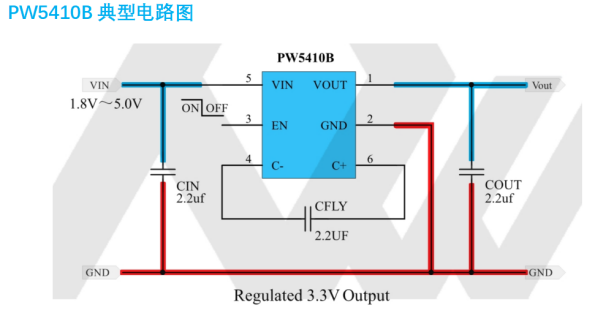

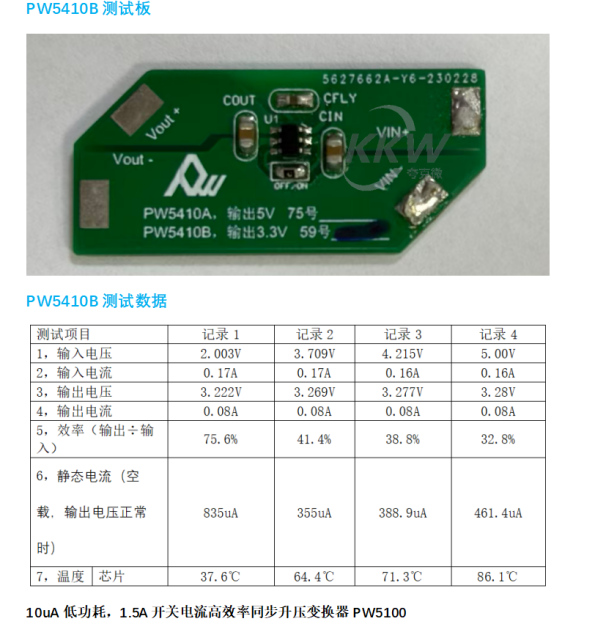

PW5410B (锂电池无电感升降压输出3.3V)：

1，产品概率，2典型电路图；3测试板图片；4电压电流温度测试

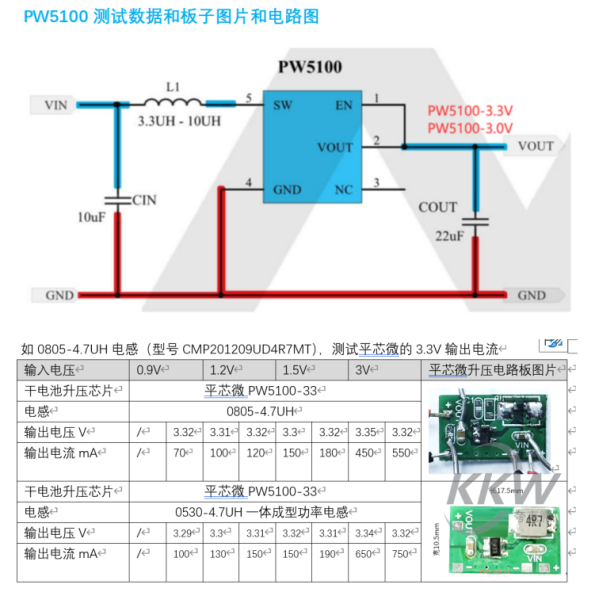

PW5100： （0.8V-3.3V DC-DC带电感升压输出3.3V）

1，产品概率，2典型电路图；3测试板图片；4电压电流温度测试

PW4004A产品概述

• 恒定工作频率：  380KHz
• 宽输入电压范围：2.7V～4.5V
• 输出电压恒定：  4.95V  (±3.0%)
• 输出电压精度：  ±3.0%
• EN脚关断电流： 1uA
• CFLY电容选择：  贴片陶瓷电容MCLL（禁用带极性电容器）

无电感，锂电池升压5V电荷泵升压电路

PW5410A产品特点

特点l

• 固定 5V±4% 输出
• VIN范围：2.7V~5V
• 输出电流：高达 250mA （VIN=4.5V）
• 低噪声恒频操作
• 关断电流：<1μA
• 短路保护
• 软启动
• 无电感器
• 采用扁平 6 引脚 SOT-23 封装

应用

• 白色LED背光
• 锂离子电池备用电源
• 本地 3V 至 5V 转换
• 智能卡读卡器
• PCMCIA 本地 5V 电源

无电感，锂电池升压3.3V电荷泵升压电路

PW5410B产品特点

特点l

• 固定 3.3V±4% 输出
• 输入电压范围：1.8V~5V
• 输出电流：高达 250mA （VIN=3V）
• 低噪声恒频操作
• 关断电流：<1μA
• 短路保护
• 软启动
• 无电感器
• 采用扁平 6 引脚 SOT-23 封装

应用

• 白色LED背光
• 锂离子电池备用电源

产品概述

PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。

输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压，调节步进为 0.1V。

PW5100仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频

率高达 1.2MHz，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流，实现MAX高的效率。

产品特点l

• MAX大效率可达：  95％
• MAX高工作频率：  1.2MHz
• 超低启动电压：  0.8V@Io=1mA
• 宽输入电压范围：0.8V～3.3V(输出3.3V时)
• 输入静态电流：  10uA@VIN=2.0V
• 输出电压精度：  ±2.5%
• 低纹波,低噪声： ±10mV@Io=50mA
• 使能关断控制：  ≤0.2V（低电平），≥0.4*Vout（高电平）PW5100的EN是关闭升压，不是关断输出；但有EN控制关断输出为0版本是PW5103 (3.3V固定输出)，PW5150（5V固定输出）
