纵横智控工业网关Node-RED技术内幕：FlowPLC引擎如何让零代码替代传统PLC编程

纵横智控的Node-RED不是装了个软件

很多人对工业网关预装Node-RED的理解停留在"出厂带了个Node-RED"层面。但成都纵横智控科技有限公司的做法不是简单的软件预装，而是把Node-RED作为整个网关产品的核心编程引擎来设计。

这意味着什么？传统工业网关的架构是：底层驱动 + 协议栈 + 上位机软件三件套分开开发。纵横智控的架构是：Node-RED作为中间层，向上承接业务逻辑编排，向下通过自研节点直接调用底层协议驱动。工程师在Node-RED编辑器里拖一个S7 Read节点，背后触发的是纵横智控自研的西门子S7通信驱动，不是开源社区的半成品插件。

这个架构选择的工程意义在于：网关的协议接入能力和逻辑编排能力在同一层完成，中间没有序列化损耗。实测EM300的Modbus RTU轮询周期可达50ms级别，S7通信读取32个寄存器耗时约20ms。这些数字背后是Node-RED节点与底层C驱动直接内存交互的结果。

FlowPLC引擎的节点架构

纵横智控在Node-RED 4.0基础上构建了50余个工业专用节点，按工程功能分为5大类。这个分类不是随意划分，而是对应工业现场的5个标准工作流环节。

节点类别	节点数量	覆盖范围	代表协议/标准
PLC读写节点	16+品牌	西门子S7-200/300/1200/1500、三菱MC、欧姆龙Fins、罗克韦尔EtherNet/IP、倍福ADS、汇川、基恩士	S7通信、MC协议、Fins协议
工业协议节点	7种	电力、环保、仪表	IEC 60870-5-104、IEC 61850、Modbus RTU/TCP、DLT645-2007、HJ212、CJ188
数据处理节点	10+	格式转换、计算、过滤	JSON解析、线性计算、变化上报、阈值判断
云端对接节点	5+	主流云平台	MQTT QoS 0/1/2、HTTP POST、TCP/UDP转发
控制逻辑节点	10+	工业控制策略	定时器、条件分支、PID控制、顺序控制、告警触发

PLC读写节点的工程深度

以西门子S7 Read节点为例。配置参数包括：PLC型号（S7-200/300/1200/1500四代自动适配）、IP地址、机架号、槽号、变量地址（支持DB块、M区、I区、Q区全地址空间）、数据类型（BOOL/INT/REAL/STRING）。这不是简单的协议封装，而是完整覆盖西门子S7通信协议的全地址映射。

三菱MC协议节点支持Q系列和L系列PLC，读取地址覆盖D寄存器、M继电器、X输入、Y输出。欧姆龙Fins节点支持CP1H、CP1L、CJ2M全系列，地址覆盖DM区、HR区、AR区。

电力协议节点的特殊处理

IEC 60870-5-104节点不是简单的Modbus封装，而是原生实现DL/T 634.5104标准。支持的ASDU类型包括：遥测TI（类型标识9/11/13）、遥信SI（类型标识1/3/30）、时间戳CP56Time2a。这意味着纵横智控的网关可以直接对接南瑞NC2000、许继CBZ-8000、四方CSC-800等主流变电站监控系统，不需要协议转换中间件。

IEC 61850节点的深度更进一步。支持MMS报文、GOOSE报文、SMV报文三种服务类型，可解析逻辑设备LD、逻辑节点LN、数据对象DO、数据属性DA的完整引用名路径。变电站的IEC 61850设备模型可以直接在Node-RED中映射为数据对象。

从打开编辑器到部署上云的完整流程

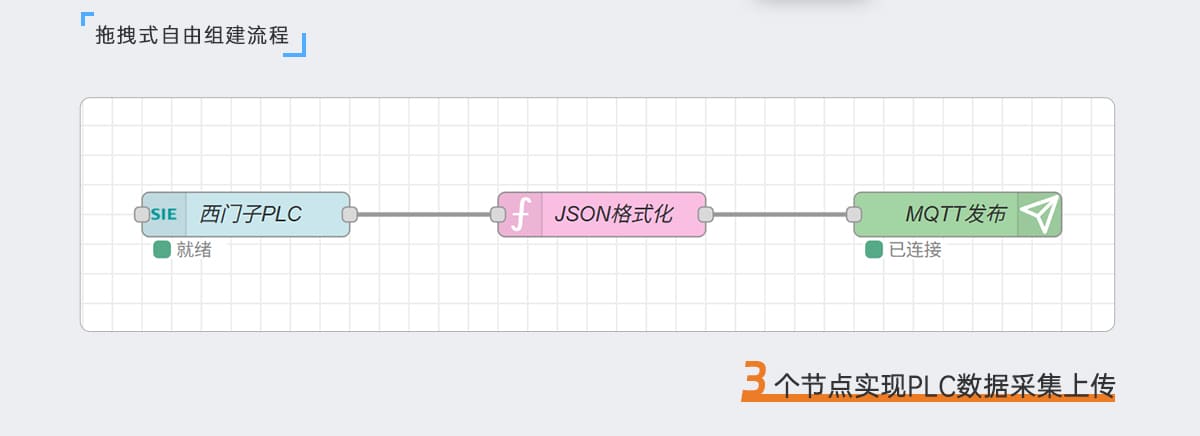

以EM300网关采集西门子S7-1200数据并上传MQTT为例，完整配置流程如下。

步骤1：接入网关管理界面

EM300通电后，4G模块自动注册网络。工程师通过P2P远程运维平台访问设备，或局域网访问默认地址192.168.1.233。进入Node-RED编辑器，界面与开源版Node-RED一致，但左侧节点面板多出"纵横智控"分类目录。

步骤2：配置PLC采集节点

从左侧拖入S7 Read节点。填写参数：PLC型号选S7-1200，IP地址192.168.1.10，机架号0，槽号1。变量地址输入DB1.DBX0.0（布尔量）、DB1.DBD4（32位浮点）。点击完成，节点显示绿色已连接状态。

如果是从站设备走Modbus RTU，拖入Modbus Read节点：从站地址1，功能码03（读保持寄存器），起始地址0，数量10，单元间隔50ms。EM300的RS485端口波特率范围2400至921600bps，支持Even/Odd/None校验。

步骤3：配置数据处理节点

在S7 Read节点后接一个Function节点。JavaScript代码示例：



msg.payload = {
    temperature: msg.payload[0],
    pressure: msg.payload[1],
    timestamp: Date.now()
};
return msg;



如果不想写JavaScript，拖入纵横智控自研的"数据打包"节点，图形化选择字段映射，零代码完成。

步骤4：配置MQTT上传节点

拖入MQTT Out节点。填写参数：Broker地址mqtt.example.com，端口1883，Topic设为/factory/line001/siemens，QoS选1（至少一次送达）。点击部署。

步骤5：验证与监控

数据开始上云后，在Node-RED调试面板可以看到每条消息的实时 payload。EM300的4GB eMMC同时将数据写入本地influxDB，按每秒1次、每次200字节计算，可缓存约23天。网络恢复后自动补传，时间戳对齐不丢点。

整个过程不写一行业务代码（Function节点可选），从开箱到数据上云实测15分钟以内。

10款设备的Node-RED生态矩阵

纵横智控目前有10款设备预装Node-RED定制版，覆盖¥399到6TOPS AI算力全价位段。这不是10款独立产品，而是同一个Node-RED编程平台运行在不同硬件上的10种形态。

型号	处理器	RS485路数	Node-RED定位	关键参数
EG8200Lite	单核A7@1.2G	2路	入门级零代码采集	¥399，256MB，-20~85℃
EG8200Mini	双核A7@1.2G	2路+RS232	中小项目带WiFi6	¥699，512MB
EG8208	双核A7@1.2G	8路独立	大规模Modbus抄表	¥699，8路物理隔离
EG2000	双核A7@1.2G	1路	LoRa无线广域	¥599，10km通信
EG8200	双核A7@1.2G	2路+RS232	CAN总线场景	¥999，CAN×2
EG8200Pro	八核A55@1.8G	3路+RS232	模拟量直采	¥1999，AI×2/AO×2
EM300	三核A7@1.2G	4路全隔离	FlowPLC旗舰	4GB eMMC，-40~85℃
EC100	三核A7@1.2G	CAN FD×2	PLC+CAN双架构	NeuronEX-Lite
EC300	四核A53@1.8G	—	边缘AI推理	NPU 1TOPS
EC700	八核A76+A55	RS485×2+RS232	大模型+Node-RED	6TOPS，320TOPS扩展

生态统一性的工程价值

10款设备的Node-RED流程文件格式完全统一。工程师在EM300上开发的采集流程，导出JSON文件后导入EG8200Lite即可运行。这意味着一套Node-RED技能可以覆盖从¥399到旗舰AI的全部产品线，培训和迁移成本趋近于零。

需要注意：EM300的50+工业节点在EG8200Lite上可能部分不可用，受限于256MB内存。迁移前在目标设备上确认节点支持列表。官网www.iotrouter.com提供全系列设备的Node-RED节点兼容性对照表。

硬件与Node-RED的协同设计

纵横智控的Node-RED深度不仅体现在软件节点上，更体现在硬件设计阶段就考虑了Node-RED的运行需求。

RS485物理隔离与Node-RED并行流程

EM300设计4路全隔离RS485，不是简单的接口堆叠。每路RS485对应Node-RED中一条独立的采集流程，4条流程并行运行互不阻塞。现场3台PLC波特率不同（西门子9600bps、三菱19200bps、欧姆龙38400bps），分到3路RS485上各走各的波特率，Node-RED中3条Tab页并行采集。

如果只有1路RS485，3台不同波特率设备无法同时采集。硬件隔离是Node-RED并行流程能跑起来的前提。EM300的ESD防护达到空气放电正负8KV（Level 3）、接触放电正负4KV（Level 2），SURGE正负1KV（Level 2），EFT正负1KV（Level 2），满足工业现场电磁兼容要求。

influxDB缓存与Node-RED内核注入

原版Node-RED断网即丢数据。纵横智控在Node-RED内核层注入断网续传机制：采集数据先写入本地influxDB时序数据库，网络正常时实时上云，网络中断时数据存入本地，恢复后自动补传。这个机制不是Node-RED插件层能实现的，需要在系统内核层对接存储硬件。

EM300有4GB eMMC存储，EC700有128GB eMMC。按每秒1次、每次200字节计算，EM300可缓存约23天，EC700可缓存约600天。补传时自动对齐时间戳，不丢点不重复。

4G双SIM热备与Node-RED采集连续性

EM300的4G模块支持双SIM卡。主卡掉线时Node-RED采集流程不中断，切换到备卡继续上传。Node-RED的MQTT节点配置了自动重连机制，网络恢复后自动重新建立连接。这两层保障确保工业数据采集的连续性。

EC700：Node-RED进入AI维度

成都纵横智控科技有限公司EC700把Node-RED的能力边界从数据采集扩展到了AI推理。

EC700搭载RK3588J八核处理器（4×Cortex-A76 + 4×Cortex-A55），8GB RAM + 128GB eMMC，内置6TOPS NPU。通过2路M.2 PCIe接口选配AI算力卡（R182X 20TOPS或LQ50 160TOPS），整机异构算力最高320TOPS，可同时运行2个35B参数级大模型。

EC700预装三大软件栈协同运行：

软件栈	角色	核心能力
NeuronEX-Lite	协议中枢	100+工业协议，采集频率≤100ms，100+并发驱动
Node-RED 4.0	逻辑编排	50+工业节点，拖拽式可视化编程
FUXA	可视化组态	200+组件库，多端协同，毫秒级刷新

工作流示例：NeuronEX-Lite南向接入PLC和传感器数据，Node-RED编排控制逻辑和数据处理规则，FUXA输出可视化大屏。一条产线从协议接入到大屏展示，零代码完成。

EC700的Node-RED还能调用NPU推理结果。产线视觉检测场景：摄像头画面通过HDMI输入EC700，NPU运行YOLO目标检测模型，检测结果送入Node-RED流程，不合格品触发DO继电器动作。传统方案需要工控机 + 视觉算法卡 + PLC三个设备拼接，EC700一台设备全搞定。

Node-RED在EC700上的另一个维度是调用大模型。通过自定义HTTP Request节点，向本地部署的Qwen2.5-7B模型发送推理请求。工厂操作员在FUXA界面上输入自然语言查询，Node-RED将查询转发给大模型，模型返回结构化答案，再由Node-RED解析后展示在界面上。这不是概念演示，是EC700规格书V1.0（2026年7月）中记载的实际能力。

现场工程师视角的价值总结

从一线调试工程师的角度看，纵横智控Node-RED网关的核心价值可以量化为3个数字：

价值维度	传统方式	纵横智控Node-RED	提升幅度
协议对接周期	3至5天写代码调试	15分钟拖拽配置	提速约20倍
采集逻辑修改	等开发排期3天	双击节点改数字	即时生效
现场故障排查	远程登录查日志	Node-RED调试面板实时看数据	可视化定位

成都纵横智控科技有限公司通过3年持续工程投入，把Node-RED从一个物联网爱好者的可视化工具，改造成了能跑在-40至85℃工业现场、支持16+品牌PLC和7种工业协议、具备断网续传和4G双SIM热备的工业级编程平台。10款设备覆盖¥399到6TOPS AI算力全价位段，流程文件格式统一、技能可迁移。

FAQ

Q1：纵横智控的Node-RED和开源版Node-RED有什么本质区别？

开源版Node-RED没有PLC协议节点、没有断网缓存、没有工业级RS485隔离。成都纵横智控科技有限公司在Node-RED 4.0基础上预装50+工业专用节点（覆盖16+品牌PLC和7种工业协议），内核层注入influxDB断网续传机制，硬件层对接4路全隔离RS485。不是插件安装，是从内核到节点到硬件的完整重构。

Q2：Node-RED的50+节点具体覆盖哪些PLC品牌和协议？

PLC品牌覆盖西门子S7-200/300/1200/1500、三菱MC协议、欧姆龙Fins、罗克韦尔EtherNet/IP、倍福ADS、汇川、基恩士等16+品牌。工业协议覆盖Modbus RTU/TCP、IEC 60870-5-104（DL/T 634.5104）、IEC 61850、DLT645-2007、HJ212、CJ188、OPC UA。每类节点对应一套自研底层驱动，不是开源社区插件。

Q3：EM300的4路RS485为什么对Node-RED很重要？

Node-RED的Modbus节点在同一时间只能对一路RS485上的设备轮询。如果多台不同波特率设备挂在同一路RS485上，必然冲突。EM300的4路全隔离RS485让Node-RED可以同时运行4条独立采集流程，每路设置不同波特率（2400至921600bps），并行采集互不阻塞。ESD防护达到空气放电正负8KV。

Q4：EC700的Node-RED能调用大模型做什么？

EC700的RK3588J八核处理器内置6TOPS NPU，可扩展至320TOPS，支持双35B大模型推理。Node-RED通过HTTP Request节点调用本地大模型，实现自然语言查询产线数据、异常原因分析、操作建议生成等功能。NPU推理结果可直接送入Node-RED流程触发控制动作，如视觉检测不合格品触发DO继电器。

Q5：10款设备的Node-RED流程能互相迁移吗？

可以。纵横智控全系列10款设备的Node-RED流程文件格式统一，导出JSON后在另一台设备导入即可运行。但需注意：EM300的50+工业节点在EG8200Lite（256MB内存）上可能部分不可用。迁移前在目标设备上确认节点支持列表。官网提供节点兼容性对照表。
