射频同轴连接器在毫米波频段的信号传输

毫米波频段广泛用于5G通信、毫米波雷达及高速测试测量等领域，具有带宽大、速率高、时延低的特性。但信号波长极短，对射频互连系统提出了严苛的要求。射频同轴连接器作为信号链路上的关键节点，其性能直接决定了整个系统的传输质量。

1）毫米波频段的传输特性
进入毫米波频段后，信号传输面临的首要问题是趋肤效应加剧。随着频率升高，电流越来越集中在导体表面，导致导体的有效截面积减小，表面电阻显著增加。其次是介质损耗，高频电磁场在绝缘介质中引起的极化摩擦损耗随频率线性上升。此外，毫米波频段的波长仅为毫米级，连接器内部任何微小的尺寸公差、阻抗不连续或装配偏差，都会引发明显的信号反射和模式转换。
2）关键技术指标
评估毫米波连接器的性能，主要关注以下几个指标：
• 插入损耗：包含导体损耗和介质损耗。在60GHz时，高品质连接器的单次插损通常需控制在0.3dB以内。
• 回波损耗（或VSWR）：反映阻抗匹配程度。毫米波连接器通常要求在直流至最高工作频率范围内，回波损耗优于-20dB（即VSWR小于1.22）。
• 截止频率：同轴结构存在高次模截止频率，超过该频率将产生TE11等高次模，导致传输特性恶化。选型时必须确保工作频率低于连接器的截止频率。
3）结构与材料的影响
毫米波连接器普遍采用小尺寸设计以抑制高次模。例如2.92mm（K型）连接器工作频率可达40GHz，1.85mm（V型）可达65GHz，1.0mm连接器则可覆盖至110GHz。内导体与外导体的尺寸精度需控制在微米级。

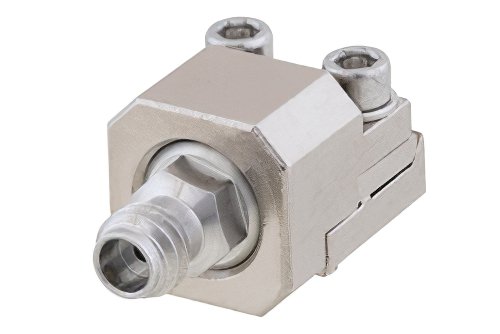

1.0mm母头连接器， 夹紧式/焊接式 (俘获式端子)夹板式， 可拆卸夹板式， 0.35 英寸宽

连接器内导体多采用铍铜合金并镀金，兼顾导电性与弹性。介质材料方面，PTFE（聚四氟乙烯）是常用选择，但在更高频段，空气介质或发泡介质结构因介电常数更低、损耗更小而被广泛采用。外导体材料需具备良好的导电性和屏蔽效能，表面镀层工艺直接影响接触电阻和高频性能。
4）选型建议
选型时首先明确最高工作频率和所需带宽，据此确定连接器接口类型。其次关注插损和回波损耗的实测数据，而非仅看标称值。对于测试测量应用，还需考虑连接器的机械寿命和重复连接性能。建议优先选择有完整S参数模型和测试报告的供应商产品，以便在仿真阶段准确评估系统性能。
