【新品发布】GM13021：–36V、1.5A负压LDO，噪声8.8μVRMS，兼容LT3091封装

共模半导体负压LDO又添新成员啦！！

做射频电路的工程师应该都有这个体会：负压供电链路里，能选的LDO本来就不多，性能好点的更少。LT3091是这领域的标杆，但国产替代一直是空白。

现在，共模半导体的GM13021来了！

–36V输入、1.5A输出、10Hz–100kHz带宽噪声8.8μVRMS，DFN-14封装，引脚与LT3091完全兼容——直接焊上去就能用。但它的价值不止于"替代"。





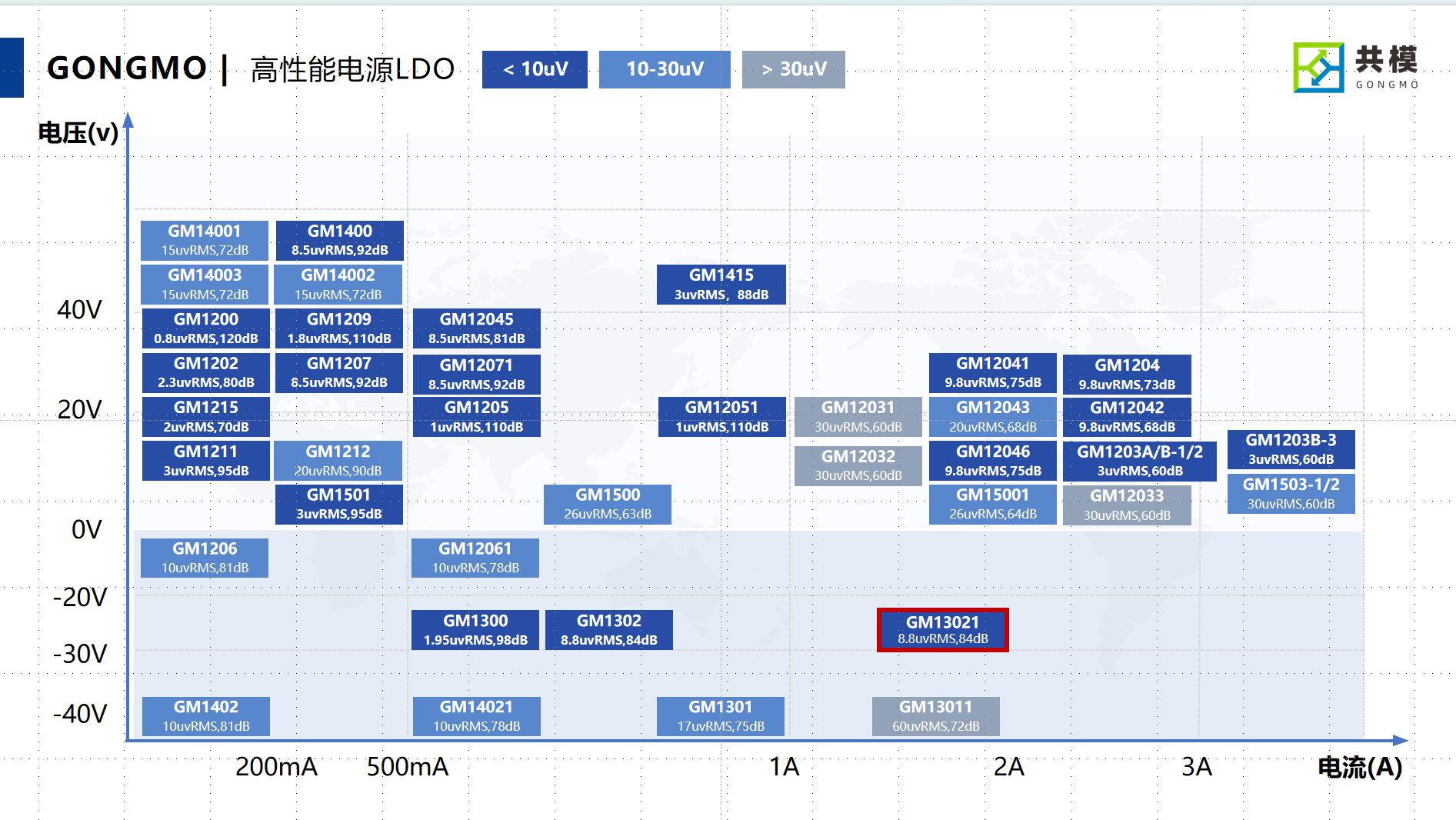

GM13021为高端精密模拟系统提供了一款兼具超低噪声、高纹波抑制、宽压输入与灵活配置的国产负压电源方案，是一款1.5A低压差负线性稳压器，具备可调限流和电流监测功能。GM13021与负压LDO系列中的GM1302类似，但额定电流是GM1302的两倍以上。



一、核心优势

（1）超低噪声与高PSRR，性能不随输出电压变化

采用精密电流基准+单位增益缓冲架构，输出噪声不随输出电压变化。什么意思？不管你设–5V还是–30V，噪声表现都一样。

• 10Hz–100kHz带宽噪声：8.8μVRMS
• 10kHz频点噪声密度：8nV/√Hz
• 10kHz处PSRR：84dB

84dB的PSRR意味着开关电源的纹波到了负载端基本看不见。SET引脚外接一颗旁路电容，噪声和瞬态响应还能进一步优化。


（2）宽压输入低压差，SOA保障高可靠

输入范围-1.8V至-36V输入，输出电压-1.2V至VIN-VDO可单电阻设置，覆盖主流负压档位。

压差表现：

• 100mA负载：129mV
• 1.5满载：430mV

功率管的安全靠内置折返式SOA保护——压差超过7V时自动调限流，不会因为热失控炸管。



（3）全功能可编程，适配灵活设计

集成多项可配置功能：单电阻设置输出电压；单电阻可编程限流阈值；可编程电源良好监测输出状态；双极性使能引脚支持正负电平触发与欠压锁定配置；配合PGFB引脚可实现快速启动，兼顾低噪声与上电速度。



（4）小封装低热阻，保护完善支持并联

4mm×3mm DFN-14，θJA 27℃/W，散热优异适配高密度布局。

内置双重过流保护、热关断、输出过冲恢复、欠压锁定等全套保护机制。

支持多芯片并联均流，可扩展电流、降低噪声并分散热源。

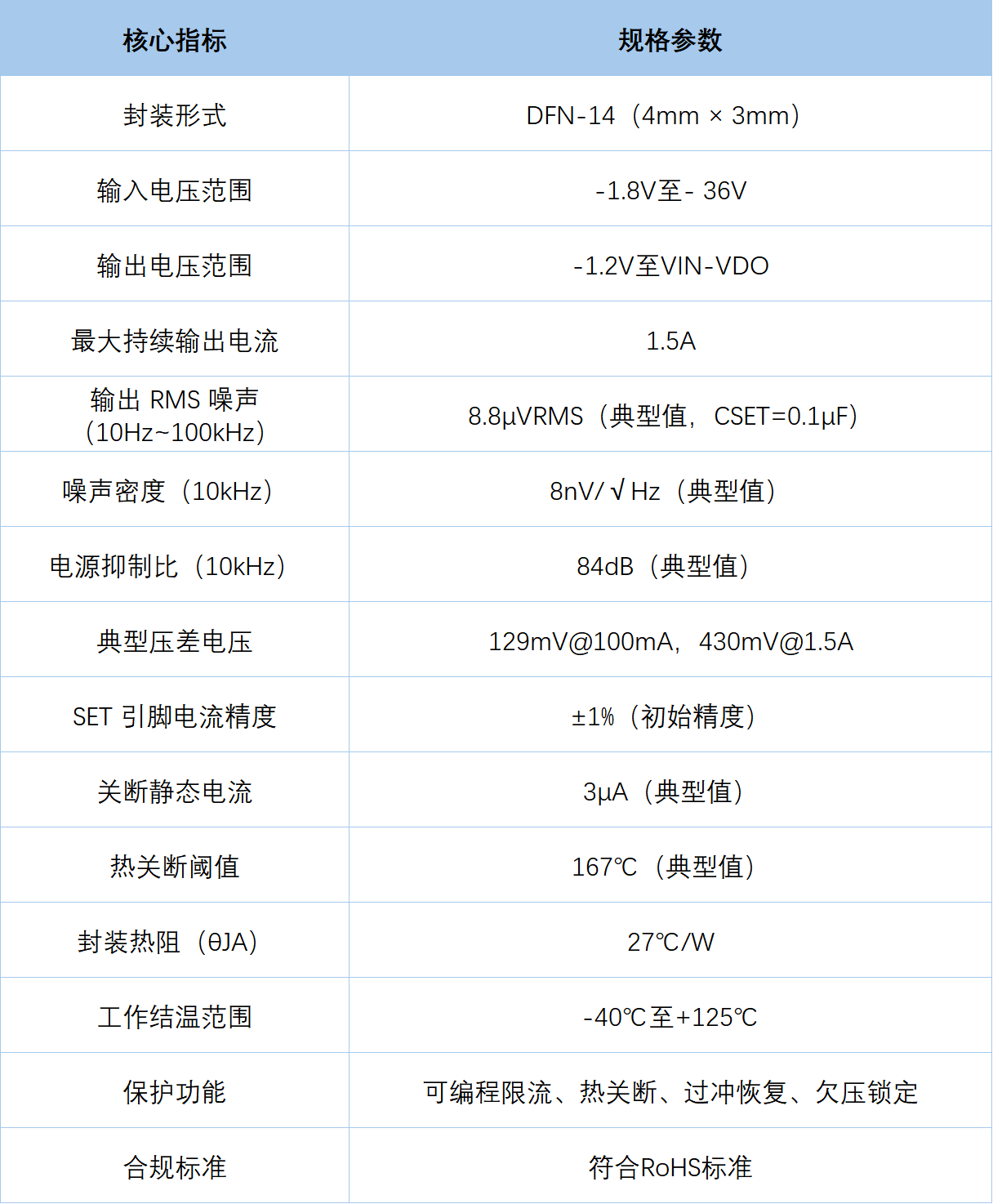

 二、核心技术规格速览

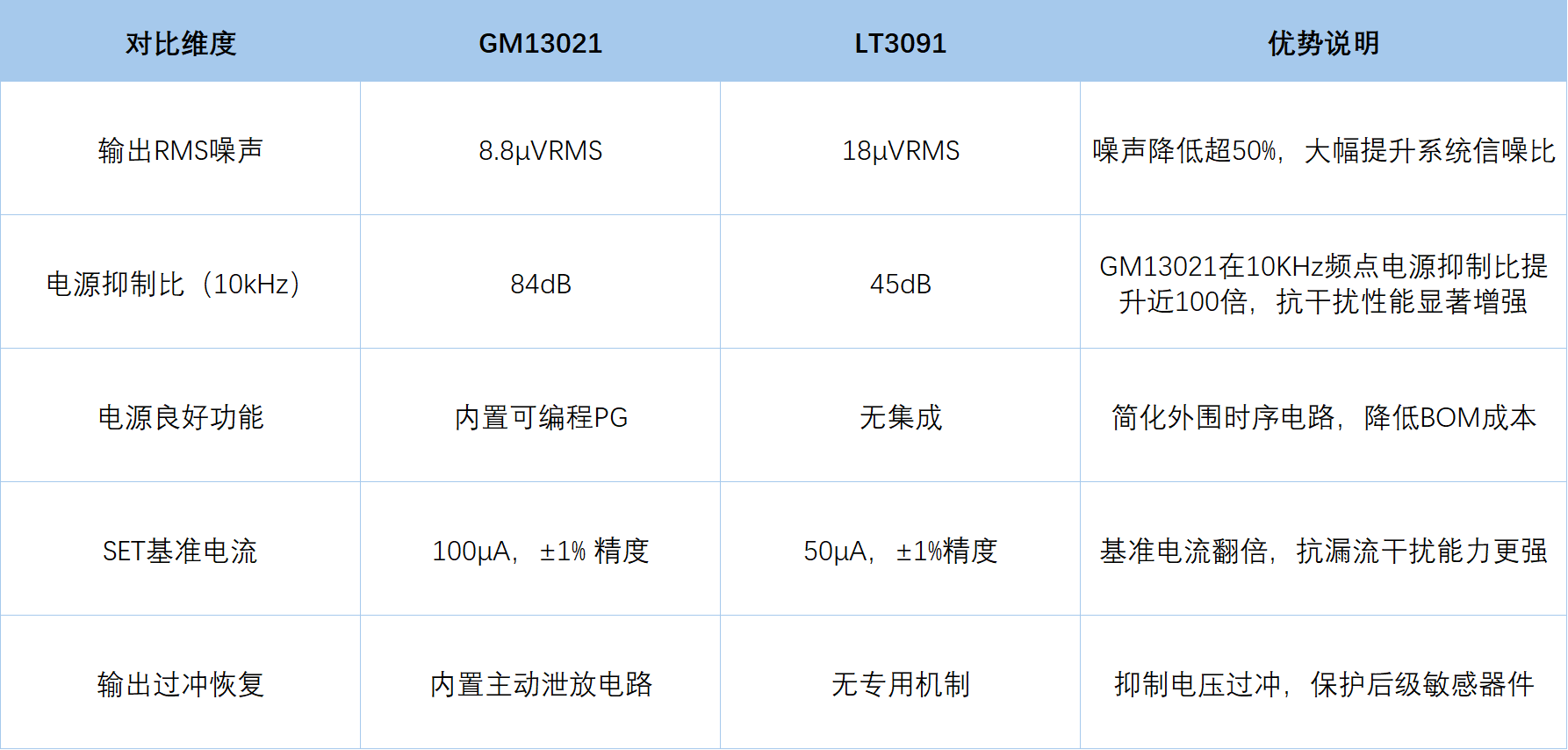

三、竞品分析：对标 LT3091，性能全面升级

GM13021 核心指标显著优于行业标杆 LT3091，可原位替代并实现性能升级：

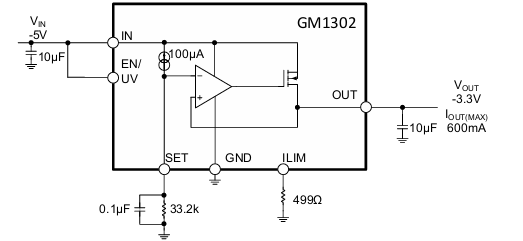

 四、典型应用图

输出典型应用



五、典型应用场景

• 射频微波电路：为低噪放、混频器、射频收发器提供洁净偏置，提升接收灵敏度。
• 高速数据采集：为高速 ADC/DAC、精密仪表放大器供电，提升系统动态范围与测量精度。
• 医疗成像设备：适配医学影像、生化分析设备，保障微弱生理信号检测精度。
• 开关电源后置稳压：滤除 DC-DC 纹波与尖峰，替代复杂无源滤波方案。
• 工业通信精密电源：为工业传感、光模块、基站射频单元提供稳定负压供电。



六、PCB 布局与设计要点

• 输入输出电容选用低 ESR/ESL 陶瓷电容，紧靠引脚布置，缩小电流回路；高频场景可输入端串联铁氧体磁珠抑制尖峰。
• SET 引脚为高阻抗节点，走线远离强干扰源，旁路电容紧贴引脚，高精度设计可增加保护环。
• 采用完整地平面，功率地与模拟地单点连接；封装裸露焊盘通过密集过孔连接内层地，兼顾接地与散热。
• 多芯片并联时采用等长等宽走线实现均流，共用 SET 引脚保证输出电压一致。

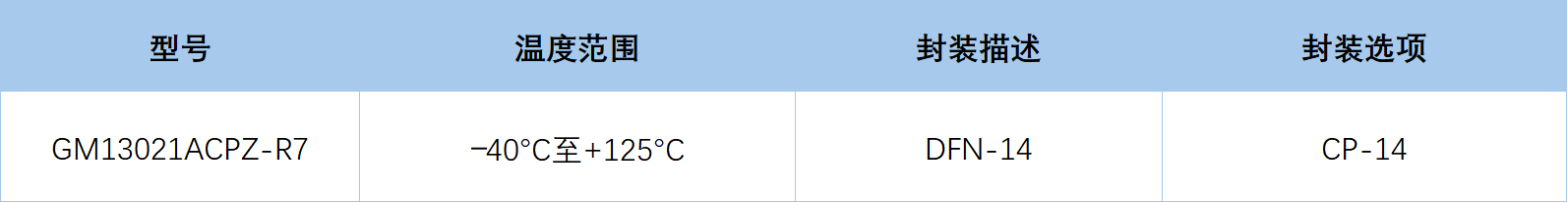

七、订购指南
