半刚、半柔、柔性射频电缆组件的应用

在射频系统中，射频电缆组件主要用于传输信号，广泛用于所有射频系统、模拟系统以及高速数字系统中。射频电缆组件按照结构特性可分为半刚性电缆组件、半柔性电缆组件、柔性电缆组件三类，今天我们一起来看看半刚性、半柔性、柔性电缆组件的应用场景。
1）半刚性电缆组件
半刚性电缆的结构决定了它的物理特性：通常采用实心铜导体、聚四氟乙烯（PTFE）绝缘层，外导体则通过焊接或挤压成型，整体呈硬质管状。这种结构带来了极低的插入损耗和优异的屏蔽效能，同时相位稳定性极佳，受弯曲或温度变化的影响非常小。
在实际工程中，半刚性电缆是测试测量设备内部链路、基站射频前端以及高精度雷达系统的标配。例如在矢量网络分析仪的校准件和内部走线中，半刚性电缆几乎是唯一选择。Pasternack 提供的半刚性组件在高频段（如毫米波）依然能保持稳定的驻波比，这在需要精确相位控制的相控阵系统中尤为关键。但一旦成型后几乎不可弯折，强行弯曲会导致外导体变形甚至绝缘层破裂，因此只适合固定安装、无需后期调整的路径。

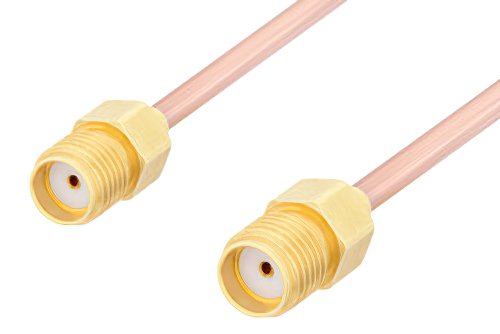

SMA母头转SMA母头电缆组件，RG405

2）半柔性电缆组件
半柔性电缆在外导体结构上做了妥协，通常采用编织或螺旋缠绕的金属层替代焊接外导体，配合PTFE或FEP绝缘材料。这使得它可以在一定半径内弯曲成型，同时保留了相对较好的电气性能。
与半刚性相比，半柔性电缆的损耗略高，屏蔽效能也稍逊，但在设备内部布线、模块化射频单元之间的互连等场景中，它的可弯曲特性大幅降低了装配难度。很多射频模块在设计阶段使用半刚性做原型验证，量产时切换到半柔性以适应自动化装配和机箱内部的空间约束。需要注意的是，半柔性电缆虽然可以弯曲，但不适合反复弯折，多次弯折后外导体的编织层会出现疲劳，导致电气性能退化。
半柔电缆适配设备内部定型布线、小型射频设备内置链路、车载固定布线等需要轻微塑形、无需频繁变动的场景，是通用性最强的射频电缆品类。
3）柔性电缆组件
柔性电缆采用多股绞合导体和多层编织外导体，部分高端型号还会加入额外的屏蔽层和护套。这种结构赋予了它极强的弯折能力和抗振动性能，可以承受数千次的弯曲循环而不显著劣化。
柔性电缆质地柔软，可反复弯折、扭转、拉伸，动态适配能力最强，适合频繁位移、反复形变的工作场景。但其结构材质偏软，长期反复弯折会出现介质疲劳、导体微形变、屏蔽层劳损等问题，传输损耗与驻波比会随使用时间逐步恶化，高频稳定性弱于半柔与刚性电缆。主要用于射频测试探头连接线、可移动设备射频链路、设备调试临时接线、手持终端设备等动态场景。
