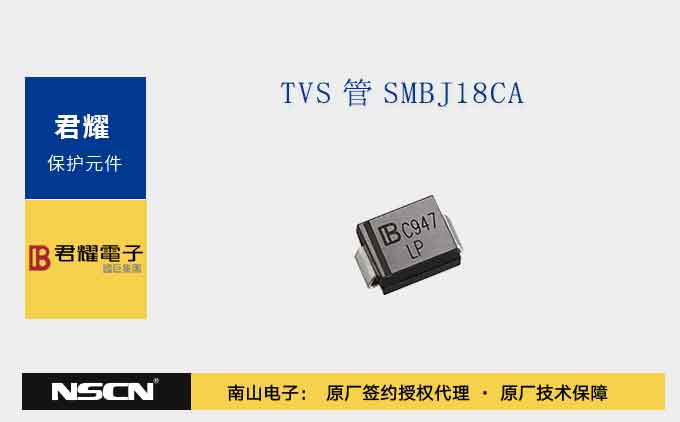

君耀电子TVS管SMBJ18CA五大应用场景深度解析

南山电子 2026-07-22 118

描述

I/O 接口保护：USB、HDMI、以太网等数据端口的 ESD 和浪涌防护

现代电子设备的外部接口（USB、HDMI、RJ45 以太网等）是 ESD（静电放电）和浪涌入侵的主要通道。人体接触、插拔线缆、环境电磁干扰等都可能产生数千伏的瞬态高压，极易损坏接口芯片。

SMBJ18CA的适用性分析

| USB 2.0 | 5V | 不适用 | VRWM=18V 远高于 5V，钳位电压 29.2V 无法有效保护 5V 芯片。建议选用 SMBJ5.0A/CA 或专用 USB ESD 阵列 |

| USB 3.0/3.1 | 5V | 不适用 | 同上，建议选用低容值 TVS 阵列（如 SMBJ5.0CA 或专用 USB 保护芯片） |

| RS232 | ±12V ~ ±15V | 适用 | 信号电压范围在 SMBJ18CA 保护范围内，可有效钳位 |

| RS485 | -7V ~ +12V | 适用 | 共模电压范围适合，双向保护效果良好 |

电源线保护：18V 直流电源输入端的瞬态过压抑制

18V 直流电源广泛应用于：

- 工业 24V 系统的降压供电（实际工作电压约 18~20V）

- 车载电子系统的辅助电源（如 12V 铅酸电池充电时可达 14.4V，某些系统采用 18V 中间总线）

- LED 驱动电源、安防监控设备的电源输入

- 通信设备的辅助电源模块

SMBJ18CA 在电源保护中的核心作用

| 威胁类型 | 典型来源 | SMBJ18CA 保护机制 |

| 负载突降（Load Dump） | 汽车发电机卸载 | 钳位电压尖峰至 29.2V 以下 |

| 感性负载关断 | 继电器、电机、电磁阀 | 吸收反电动势产生的瞬态高压 |

| 雷击感应浪涌 | 长距离电源线感应 | 将 kV 级浪涌钳位至安全范围 |

| 热插拔浪涌 | 带电插拔电源适配器 | 抑制插拔瞬间的电压过冲 |

| 开关噪声 | DC-DC 变换器、逆变器 | 滤除高频开关尖峰 |

通信总线：RS232、RS485、CAN 总线等低频信号传输线的浪涌吸收

RS232 接口保护

| 参数 | 典型值 | SMBJ18CA 适配性 |

| 信号电压范围 | ±12V ~ ±15V | 完全适配，18V VRWM 留有充足裕量 |

| 数据传输速率 | ≤ 115.2 kbps | 结电容不影响低速信号 |

| 浪涌威胁等级 | IEC 61000-4-5 ±1kV | 配合适当限流措施可有效保护 |

RS485 接口保护

| 参数 | 典型值 | SMBJ18CA 适配性 |

| 差分信号电压 | -7V ~ +12V（共模范围 -7V ~ +12V） | 适配，18V VRWM 覆盖共模范围 |

| 共模浪涌 | ±2kV（IEC 61000-4-5） | 需配合限流电阻 |

| 数据速率 | ≤ 10 Mbps | 1000pF 电容对 10Mbps 可能有轻微影响 |

CAN 总线保护

| 参数 | 典型值 | SMBJ18CA 适配性 |

| CAN_H/CAN_L 隐性电平 | 2.5V（共模） | 适配 |

| CAN_H/CAN_L 显性电平 | CAN_H=3.5V, CAN_L=1.5V | 适配 |

| 最大共模电压范围 | -2V ~ +7V | 适配，裕量充足 |

| 数据速率 | ≤ 1 Mbps（CAN）/ ≤ 5 Mbps（CAN FD） | 结电容对 CAN FD 可能有影响 |

消费电子：笔记本电脑、平板电脑、智能手机等便携式设备的端口保护

应用现状分析

笔记本电脑通常使用 19V/4.74A（90W）或 19.5V/3.33A（65W）电源适配器。SMBJ18CA 的 VRWM=18V 略低于 19V 额定工作电压，不建议直接并联在 19V 电源线上，原因如下：

- 正常工作时电压 19V > VRWM 18V，TVS 可能处于微导通状态，漏电流增大

- 长期微导通会导致器件发热、老化加速

- 电源适配器的容差可能使电压达到 19.5~20V，进一步加剧风险

工业控制：PLC、传感器、仪表等工业设备的信号线与电源线保护

传感器保护

| 18V 压力传感器 | 18V DC | 4~20mA / 0~10V | 电源端适用，信号端需评估 |

| 热电偶 | 无源 | mV 级微弱信号 | 不适用，需选用低漏电流器件 |

| 编码器 | 5V / 24V | 脉冲信号 | 5V 编码器不适用，24V 需选更高电压等级 |
