PD 协议 SINK 取电与 LDR6500U 芯片全解析

在 USB-C 快充普及的今天，PD 协议 SINK 取电是设备实现高效供电的核心技术，而 LDR6500U 则是适配该技术的标杆级取电芯片，专为受电设备打造，助力传统设备快速完成 USB-C 接口升级。

一、PD 协议 SINK 取电：Type-C 供电的核心逻辑

1. 基础定义

PD 协议（USB Power Delivery）是 USB-IF 制定的快充标准，明确划分供电角色：

SOURCE（源端）：供电设备，如 PD 快充头、充电宝、笔记本 USB-C 口，负责输出电能。

SINK（受电端 / 取电端）：用电设备，如手机、小家电、工业设备，负责接收电能，SINK 取电即受电端通过 PD 协议从源端获取匹配电压电流的过程。

DRP（双角色端口）：可切换源端 / 受电端角色，如部分笔记本、充电宝。

2. SINK 取电工作原理

SINK 取电的核心是CC 配置通道协议握手，全程自动化无需主控编程，分为 4 步：

接入识别：设备插入 USB-C 口后，SINK 芯片通过 CC 引脚检测源端存在。

能力读取：获取源端支持的电压档位（5V/9V/12V/15V/20V）与最大电流。

电压协商：根据设备需求，主动申请匹配电压（如小家电常用 12V）。

稳压供电 + 安全防护：锁定电压稳定供电，同时过压、过流、过热保护全程生效。

简单来说，SINK 芯片就是设备的 “Type-C 取电钥匙”，让普通设备告别专属 DC 接口，兼容所有 PD 快充设备。

二、LDR6500U 取电芯片：纯 Sink 专用，极简高效

1. 芯片定位与核心优势

LDR6500U 是乐得瑞科技推出的纯 Sink（受电端）专用 PD 诱骗芯片，无 DRP 双角色功能，专注取电场景，是 DC 圆口转 Type-C 的标准方案。

9

核心优势：

免编程：固定电阻配置电压，无需 MCU 开发，即插即用。

全协议兼容：支持 PD2.0/3.0、QC2.0/3.0、AFC，适配市面 99% 快充头。

宽压覆盖：可申请 5V/9V/12V/15V/20V，最高 60W（20V/3.25A）。

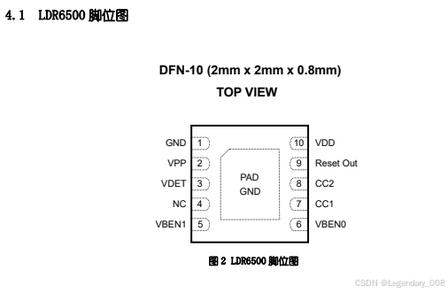

小体积：DFN-10 封装（2mm×2mm×0.8mm），适配紧凑设备设计。

高安全：集成过压、过流、过热、反接保护，防护等级高电子工程世...。

2. 关键规格参数

表格

参数	详情
芯片型号	LDR6500U（纯 Sink）
协议支持	PD 2.0/3.0、QC 2.0/3.0、AFC
输出电压	5V、9V、12V、15V、20V（电阻配置）
最大功率	60W（20V/3.25A）
封装	DFN-10（2mm×2mm）
工作温度	-40℃~+85℃
保护机制	过压、过流、过热、反接、短路保护电子工程世...

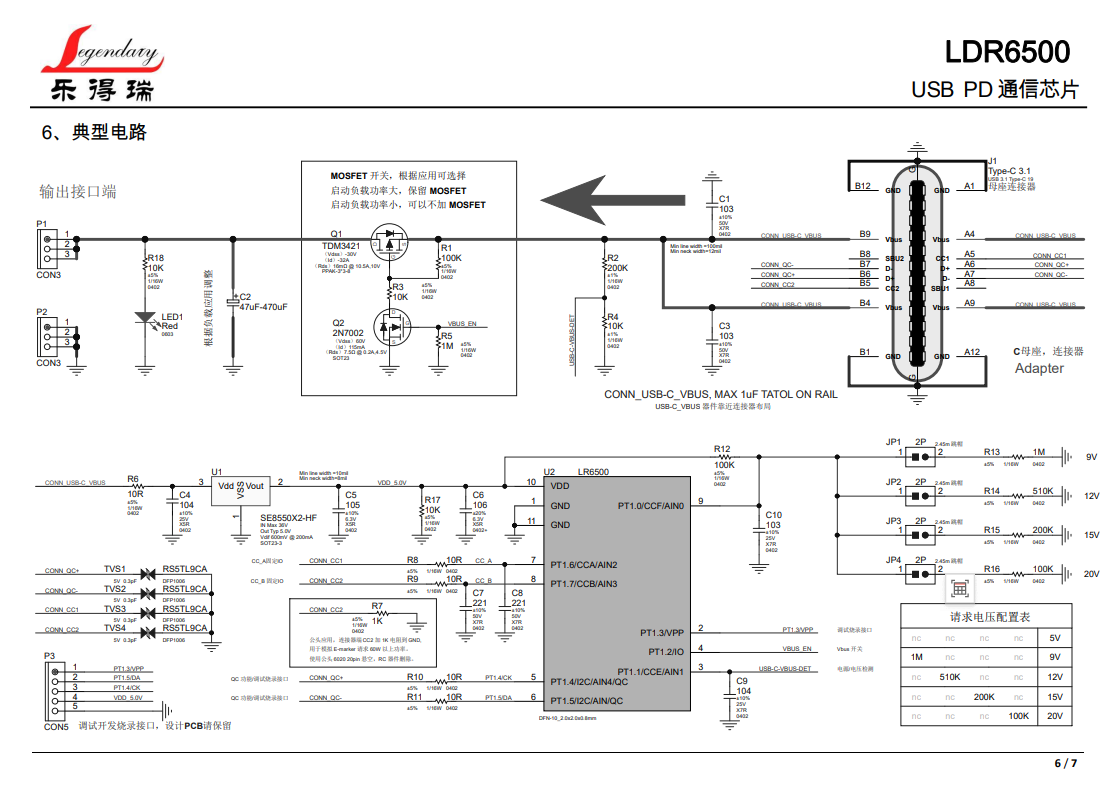

3. 典型应用场景

LDR6500U 主打固定电压取电场景，无需 OTG 输出，覆盖多领域：

小家电：破壁机、空气炸锅、便携风扇、护眼台灯，替代传统 DC 口。

工业设备：老款 DC 供电仪器、传感器、控制器，低成本升级 USB-C。

显示设备：USB-C 显示器、便携屏，申请固定电压供面板驱动。

智能硬件：蓝牙音箱、智能摄像头、IoT 设备，统一 USB-C 供电接口。

4. 与同系列芯片区别

LDR6500U：纯 Sink，仅取电，固定电阻配置，适合绝大多数取电设备。

LDR6500：DRP 双角色，可 Sink 取电 + Source 输出（OTG），适合扩展坞、HUB。

LDR6500G：多口功率分配，适合一拖多充电座暖海科技。

三、总结

PD 协议 SINK 取电是 USB-C 统一供电的核心，通过协议握手实现智能电压匹配；LDR6500U 作为纯 Sink 专用芯片，以免编程、全协议、小体积、高安全的特性，成为传统设备 USB-C 升级的最优选择，大幅降低开发与量产成本，适配小家电、工业设备、智能硬件等多场景需求。
