技术控法宝：新能源汽车CAN总线故障汇总

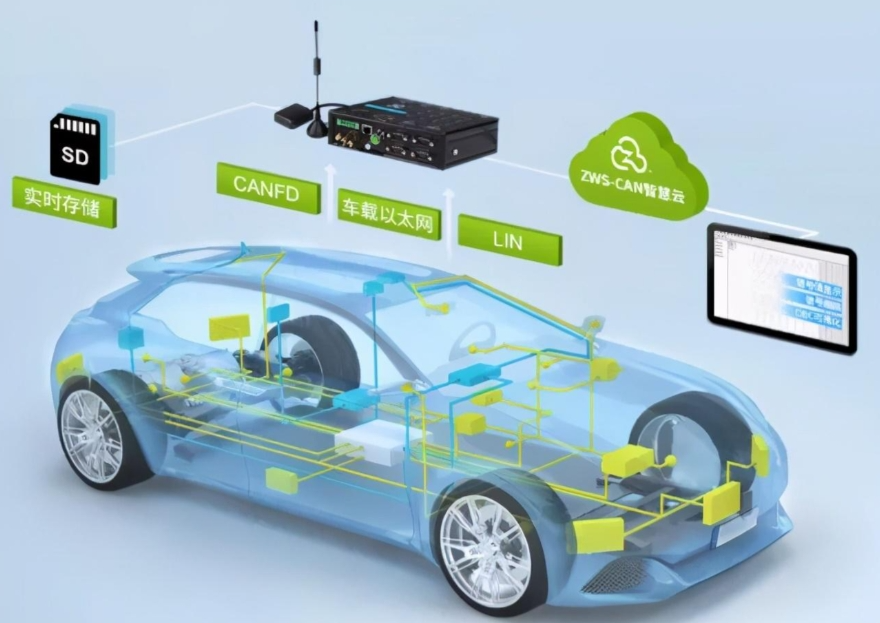

新能源汽车CAN总线故障，往往表现为整车“神经错乱”，根源常在于物理层干扰或供电异常。我根据大量实际案例和故障机理，为你汇总了四类典型故障及其排查思路。

故障汇总与排查要点

故障现象	可能原因	排查/解决方向	案例参考
整车通讯异常/错误帧过多	CAN线共模电感参数不当（如匝数不对），导致信号波形畸变。	用示波器检查CAN_H/L波形，确保终端电阻和滤波器件参数正确。	某四合一控制器因共模电感匝数由9匝改为14匝，导致上升沿骚扰电压过高，错误帧上千，换回后故障消除。
高压系统不上电/无法通讯	为CAN节点（如BMS、PCU）供电的继电器触点烧蚀或线圈断路。	诊断仪无法与关键ECU通讯时，首先检查其电源和搭铁。测量DLC诊断口的CAN线电压（CAN-H约2.5-3.5V，CAN-L约1.5-2.5V）。	比亚迪e5偶发性无法上电，故障码U011100（与BMS通讯丢失），最终排查为“双路电继电器”触点烧蚀，导致BMS和网关供电间歇性中断。
特定工况掉高压/车辆失速	大电流（如踩油门、逆变）产生强电磁干扰，耦合到CAN总线或传感器信号线上。	在电源线或信号线上加装磁环、共模电感；将敏感信号线更换为屏蔽线并确保良好接地。	某车踩油门掉高压，经查为母线电压尖峰干扰所致，在母线加共模磁环后解决。
挂倒档报错/功能异常	控制器外壳因喷漆或绝缘垫导致接地不良，EMC性能恶化，干扰CAN通讯。	打磨控制器与车架搭接处的漆面，用铜箔等保证良好接地。	某车挂倒档时CAN错误帧过多，排查发现电机控制器外壳与车架基本绝缘，处理后接地改善，故障排除。

深入分析：故障背后的两大根源

从大量案例看，CAN总线故障通常可归因于两类原因，诊断时需要双管齐下：

1. 物理层与硬件问题
这是最常见的原因，包括线束短路/断路、接触不良、终端电阻缺失、节点供电异常等。诊断时需遵循“先易后难”原则：

测供电：用万用表确认故障节点的电源和搭铁是否正常。一个常被忽略的点是，为网关或核心ECU供电的继电器触点可能因电流冲击而老化烧蚀。

测总线：测量CAN-H与CAN-L之间的电压（正常约为1.5V和2.5V）和终端电阻（约60Ω），可快速判断总线物理层是否完好。

2. 电磁兼容性（EMC）问题
这是新能源车特有的挑战。电机控制器、DC/DC变换器工作时会产生强烈的电磁干扰，通过传导或辐射方式影响CAN通讯。

干扰现象：通常表现为车辆在特定工况（如急加速、开空调）下出现偶发性故障，或CAN报文出现大量错误帧。

核心对策：遵循“屏蔽、滤波、接地”三大原则。如使用屏蔽双绞线、在接口增加共模电感和磁环、确保控制器外壳良好接地等。

实用诊断步骤参考

当车辆出现CAN相关故障时，你可以尝试按以下顺序排查：

确认故障现象：使用诊断仪读取故障码，判断是通讯丢失、总线关闭（Bus Off）还是错误帧过多。

基础检查：检查相关ECU的电源保险丝、继电器和搭铁点是否正常。供电异常是导致通讯“断联”的常见元凶。

测量CAN总线：

测电压：在诊断接口（DLC）处测量CAN-H和CAN-L的对地电压，判断总线是否处于短路或开路状态。

测电阻：断开蓄电池负极后，测量DLC的6和14号端子间电阻，正常值应为约60Ω（两个120Ω终端电阻并联）。

排查干扰：若以上正常但故障偶发，重点怀疑干扰。可检查线束是否远离高压大电流部件，屏蔽层接地是否可靠。
