01.如何在浏览Capture原理图时局部放大部分图纸 I OrCAD X Capture CIS设计小诀窍系列

背景介绍：我们在进行原理图设计时，如果图纸比较大或者设计比较复杂，那么在全景视图下，很难直观的查看图纸内部连接情况，这时我们就可以使用Capture原理图设计工具的Fisheye view功能，通过灵活的鱼眼视图来查看图纸细节。

下面我们就开始分享具体的操作步骤：

一、进入和退出Fisheye view模式

步骤一：打开要查看的原理图，点击鼠标右键，在菜单中点击Fisheye view进入鱼眼视图模式，如图1所示。

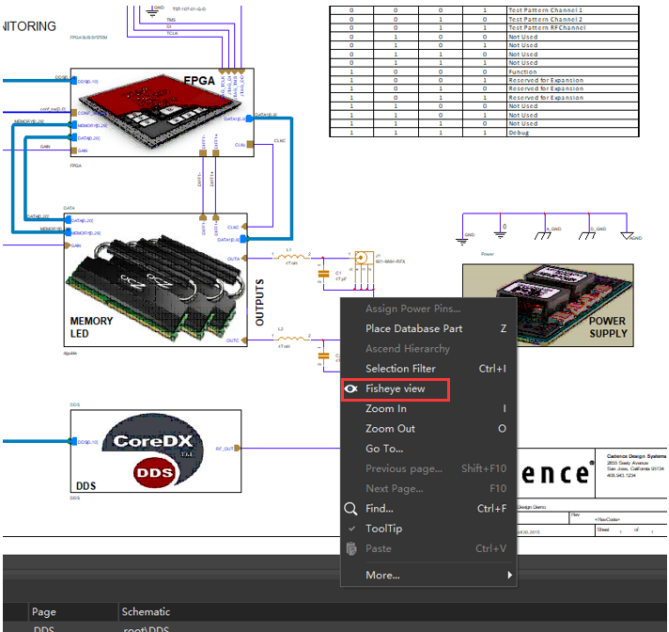

图1 点击Fisheye view菜单

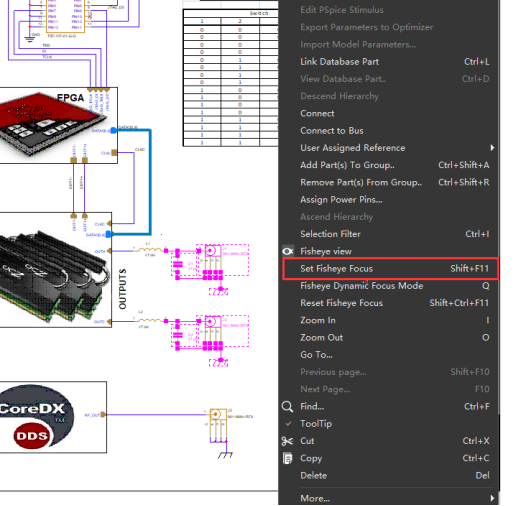

步骤二：进入Fisheye view模式后，再次点击鼠标右键，可以发现在右键菜单中会出现Set Fisheye Focus、Fisheye Dynamic Focus Mode、Reset Fisheye Focus三个菜单，如图2所示。

图2 Fisheye view功能菜单

Fisheye view菜单功能详情如表1所示。
表1 Fisheye view菜单功能详情

序号	名称	功能详情
	Set Fisheye Focus	以原理图中选中元素为焦点，进行鱼眼放大
	Fisheye Dynamic Focus Mode	动态焦点鱼眼放大模式，跟随鼠标位置进行放大
	Reset Fisheye Focus	重置鱼眼视图焦点

步骤三：右键菜单，再次点击Fisheye view，则退出鱼眼视图模式，此时再点击鼠标右键查看，Set Fisheye Focus、Fisheye Dynamic Focus Mode、Reset Fisheye Focus三个菜单已移除，如图3所示。

图3 退出Fisheye view模式

二、静态放大模式

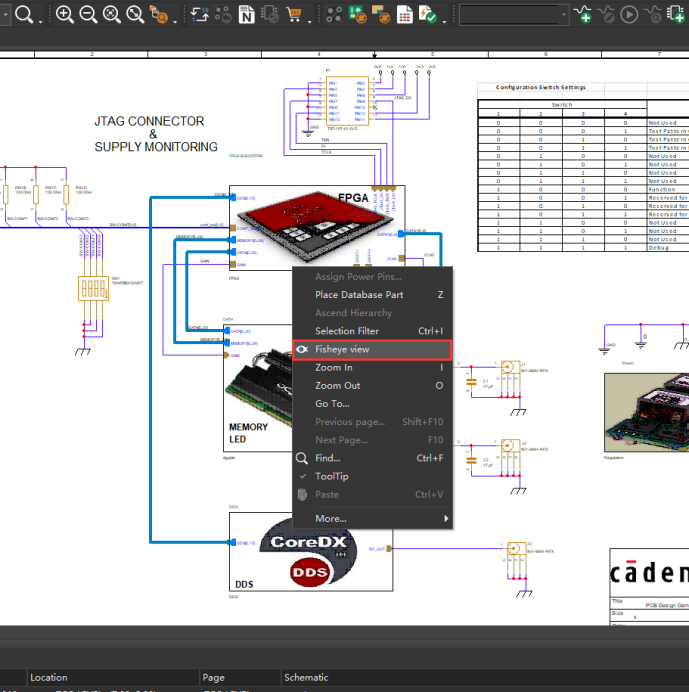

步骤一：打开原理图，单击鼠标右键选择Fisheye view菜单，进入鱼眼视图模式，如图4所示。

图4 点击Fisheye view菜单

步骤二：如图5所示，在原理图中选择要查看区域，右键点击Set Fisheye Focus菜单，即可将此区域放大查看，效果如图6所示。

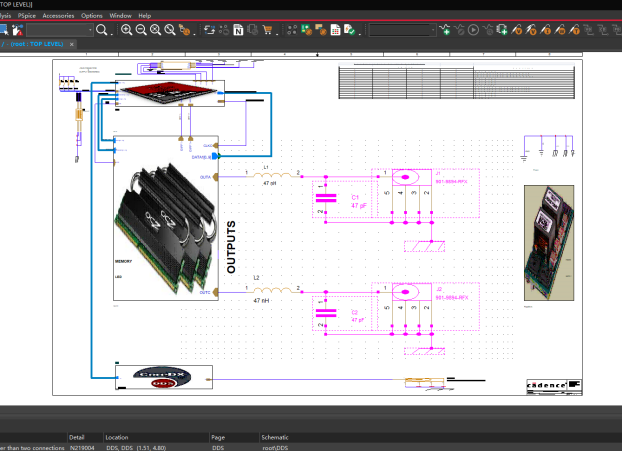

图5 进入静态放大模式           图6 静态区域放大效果

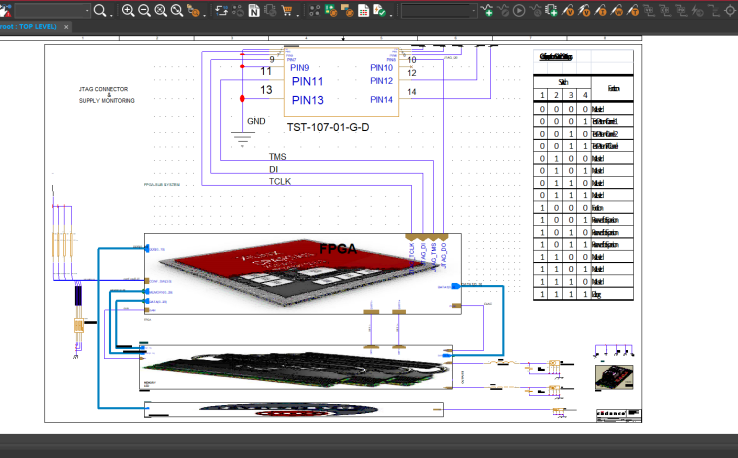

步骤三：右键菜单，点击Reset Fisheye Focus，即可重置鱼眼视图焦点，如图7所示。

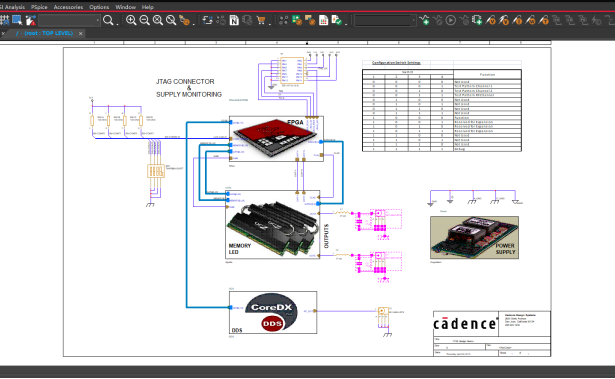

图7 重置鱼眼视图焦点

三、动态放大模式

步骤一：打开原理图，单击鼠标右键选择Fisheye view菜单，进入鱼眼视图模式，如图8所示。

图8 点击Fisheye view菜单

步骤二：右键菜单，点击Fisheye Dynamic Focus Mode，进入动态焦点模式，如图9所示。

图9 进入动态焦点模式

步骤三：在原理图中，通过移动鼠标，即可将鼠标所在区域进行放大，方便设计人员进行查看，效果如图10所示。

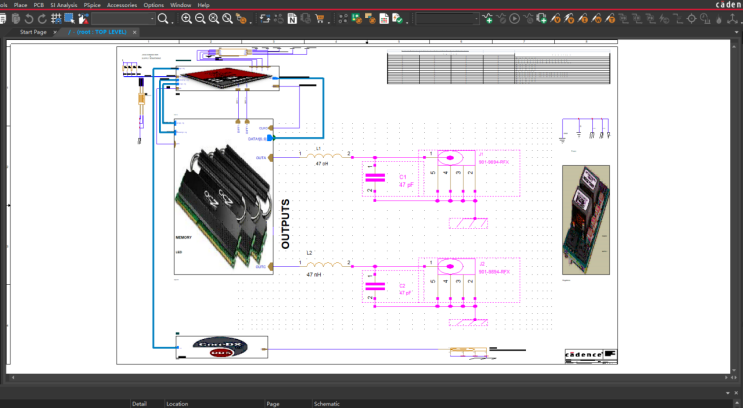

图10 动态区域放大效果

四、小结

本节主要介绍了在Capture原理图设计工具中，如何使用Fisheye view功能，在浏览Capture原理图时局部放大部分图纸，帮助设计人员能够更好的阅读图纸，提升设计效率。
