告别误报！超声波气泡检测换能器实战解析

一、行业现状与痛点

管路气泡监测广泛应用于输液泵、透析机、半导体设备及化工产线。目前主流方案为槽型红外光电传感器，虽具备电路简单、成本适中的优势，但工程瓶颈日益凸显：

1. 介质受限：红外光难以穿透深色药液（如化疗药）或浑浊悬浊液，导致漏检或误判。
2. 管材受限：必须搭配透明/半透明软管，黑色避光管或不透明工业管材无法使用。
3. 抗干扰差：管壁附着的水垢、结晶或气泡会遮挡光路；且红外LED存在固有光衰，长期工作稳定性下降。

行业亟须一种兼容性更强、抗干扰能力更优的检测器件，超声波气泡换能器由此成为破局关键。

​

二、工作原理

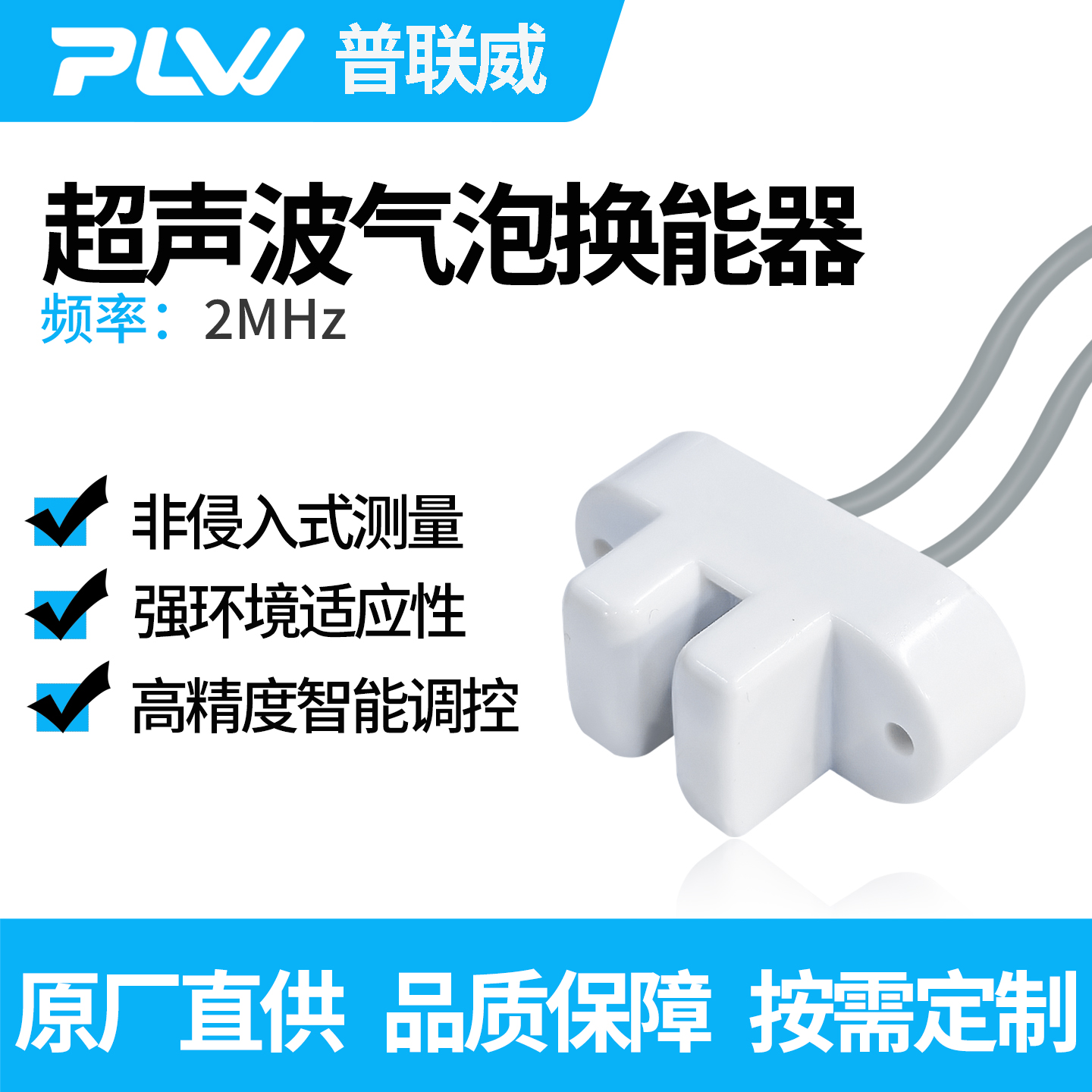

超声波气泡换能器成对集成发射与接收端，采用夹管式外置安装。发射端产生特定频率（通常为2MHz）的超声波，声波透过管壁在液体中传播：

• 满管状态：液体声阻抗大，声波衰减小，接收端信号强且稳定。
• 气泡/空管状态：空气声阻抗远小于液体，声波在气液界面发生剧烈衰减，接收信号幅值断崖式下跌。

主控电路通过捕捉信号强弱变化，即可精准识别气泡、断流或空管。全过程传感器不接触流体，属于非侵入式检测，杜绝了介质污染风险。



​

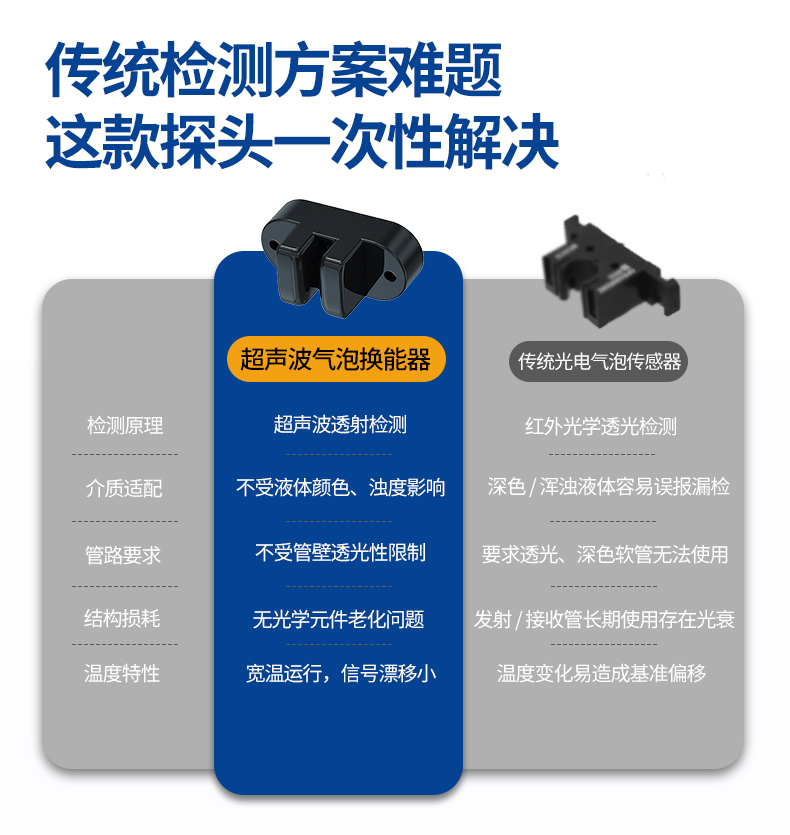

三、超声波 VS 光电：核心差异对比

选型建议：透明清水、无色试剂场景，光电传感器仍具性价比；涉及有色液体、避光管材或高精度工业场景，超声波方案不可替代。



四、核心技术优势

1. 广谱介质适配：突破光电限制，血液、营养液、化学试剂、高粘度浆料均可稳定检测。
2. 管材兼容性强：无需强制选用高透明管路，常规医用硅胶管、工业PVC/PE管均能适配。
3. 长期稳定性高：压电陶瓷无光衰问题，IPX8密封设计耐消毒液与弱酸碱，适合7x24小时连续运行。
4. 安装便捷零污染：外置卡槽夹持，不接触流体，满足医疗及生物制药的无菌要求。
5. 小型化易集成：紧凑型结构，易于嵌入输液泵、分析仪等小型设备。

五、典型应用场景

• 医疗输注：输液泵、透析装置实时监测气泡，预防空气栓塞；完美适配血液、脂肪乳等不透光药液。
• 生化分析：生化仪、试剂分液系统监测试剂缺液，保障实验精度。
• 工业流体：半导体超纯水循环、化工输送、新能源冷却管路，识别空管断流，防止泵体空转损坏。
• 食品饮料：有色饮料、酱料灌装线的气泡与缺料检测。

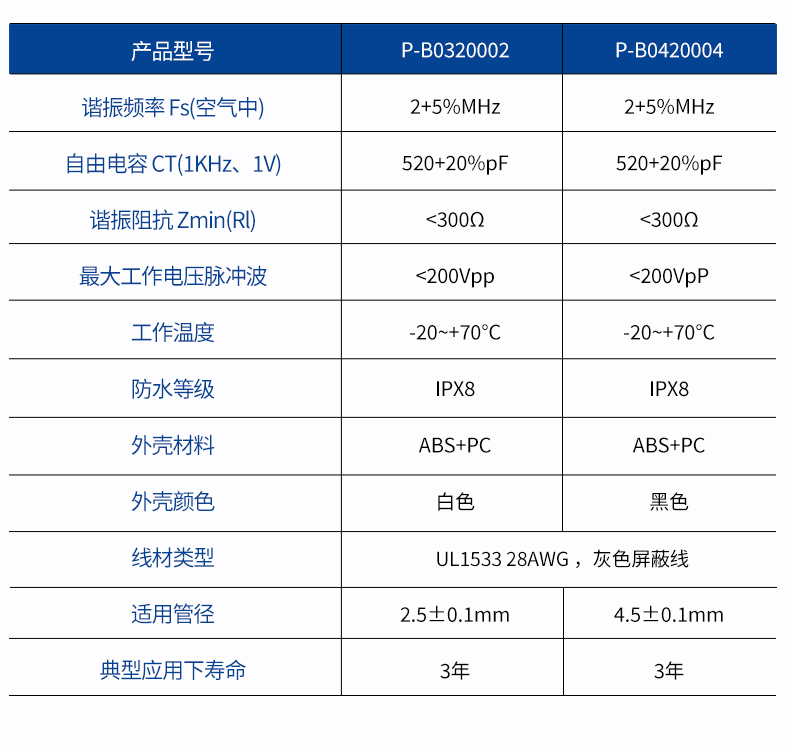

六、选型与开发建议

1. 频率选型：主流2MHz平衡了灵敏度与穿透力，适合常规内径软管

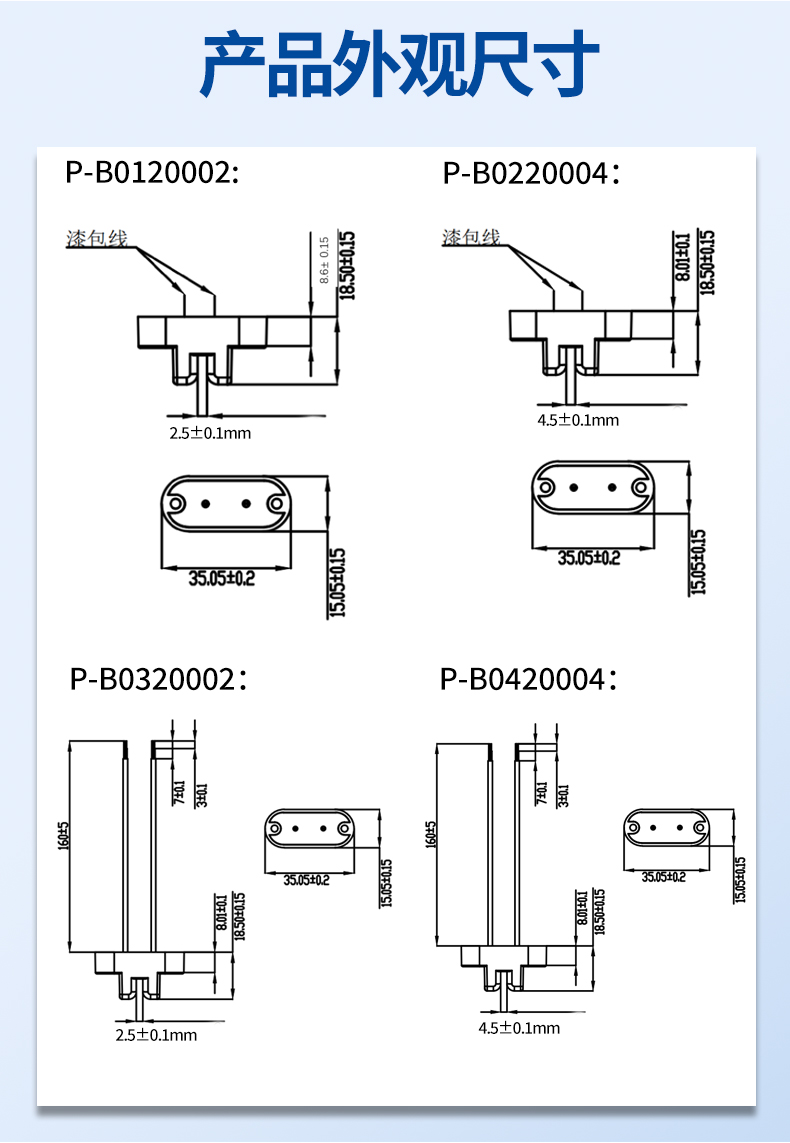

2. 机械耦合（关键）：确保软管外径与卡槽匹配，必要时增加弹性压片，保证管壁与感应面紧密贴合，排除空气间隙。
3. 电路设计：采用脉冲激励降低功耗；设计高增益放大与带通滤波电路，提取有效信号。
4. 算法标定：以满管和空管状态作为基准设定阈值；软件加入滑动平均滤波，抑制管路抖动干扰，降低误报率。

结语

槽型光电传感器在特定透明介质场景中依然保有成本优势，但随着医疗设备、精密仪器对兼容性与可靠性要求的提升，超声波气泡换能器凭借其介质普适性和长期稳定性，正逐步成为流体管路监测的主流发展方向。对于追求极致稳定性的工程项目，超声方案无疑是更优解。
