停车场道闸车牌识别一体机硬件架构与边缘AI算法工程解析

前言



智慧停车出入口的核心感知单元——车牌识别一体机，属于典型嵌入式边缘AI视觉终端，广泛配套道闸控制系统完成车辆自动放行、无感计费。很多硬件工程师、嵌入式开发者在做车场项目选型/二次开发时，只关注识别准确率，忽略整机硬件架构、ISP图像处理、NPU推理、外设联动的底层逻辑，导致项目出现逆光识别失效、道闸响应延迟、高低温死机、多车牌混检漏识别等工程问题。



本文从硬件分层、图像流水线、LPR识别算法、道闸联动通信、工业可靠性五大维度拆解一体机完整技术方案，全部为硬件开发实操干货，无品牌营销话术，适合智能交通嵌入式开发参考。



一、整机四层硬件分层架构



目前市面商用道闸识别一体机统一采用四层模块化硬件设计，从上至下：图像采集层、ISP处理层、AI算力主控层、外设驱动层。



1. 图像采集层（成像基础，决定复杂光环境上限）



核心元器件：全局快门CMOS图像传感器、定焦工业镜头、红外补光灯、分光滤光片。



1）传感器选型区分：



- 入门款：卷帘快门200万像素，成本低，高速车辆易产生运动模糊，仅适配低速小区车场；



- 工业款：400万全局快门AR0234/IMX307，120dB WDR宽动态，逆光、夜间远光直射不会出现车牌过曝/死黑，商业广场、物流闸口标配。



2）配套光学设计：



内置850nm红外无爆闪补光，搭配窄带滤光片过滤环境杂光；镜头焦距3.5~8mm可调，适配3~5m标准车道识别距离，这是普通监控摄像头无法替代识别一体机的关键光学差异。



2. ISP图像处理层（预处理，降低AI算力压力）



ISP集成在主控SoC内部，是识别准确率的前置保障，流水线处理步骤：



原始Bayer图像 → 黑电平校正 → 去噪滤波 → 白平衡 → 伽马校正 → 宽动态HDR融合 → 车牌区域锐化增强。



工程痛点：低成本一体机简化ISP降噪算法，雨天、夜间图像噪点严重，后续AI模型极易误判绿牌、黄牌字符；工业级设备会单独增加车牌局部对比度增强算子，不影响整张画面，只优化车牌感兴趣区域ROI。



3. AI算力主控层（整机核心，边缘推理载体）



主流识别一体机采用两类嵌入式SoC平台，也是硬件选型核心分水岭：



1）瑞芯微RK3566/RK3588方案（市面主流）



- RK3566：0.8TOPS NPU，轻量化YOLOv8-LPR模型，单帧处理120~180ms，满足单通道小区低车流场景；



- RK3588：6TOPS大算力NPU，支持多目标并行检测，可同时识别车道内2台车辆车牌，80ms极速推理，适配商场多车混流、高速园区闸口。



2）海思Hi3516/Hi3518方案（老款存量设备）



无独立NPU，依靠CPU软推理，识别速度慢，逆光鲁棒性差，新项目基本淘汰。



整机内置8/16GB eMMC存储，缓存抓拍车牌原图、进出记录，无需依赖后端服务器，断网本地可独立完成识别抬杆。

道闸识别一体机架构

4. 外设驱动层（对接道闸、显示屏、地感线圈）



一体机必须和道闸系统闭环联动，外设接口标准化：



- RS485串口：对接道闸控制板，识别成功后下发抬杆指令，标准响应延迟≤500ms；



- IO开关量：接地感线圈、防砸雷达，车辆离开自动落闸；



- 百兆网口TCP/IP：上传车牌数据至停车收费后台；



- LED屏驱动接口：输出车牌、收费金额至出入口显示屏。

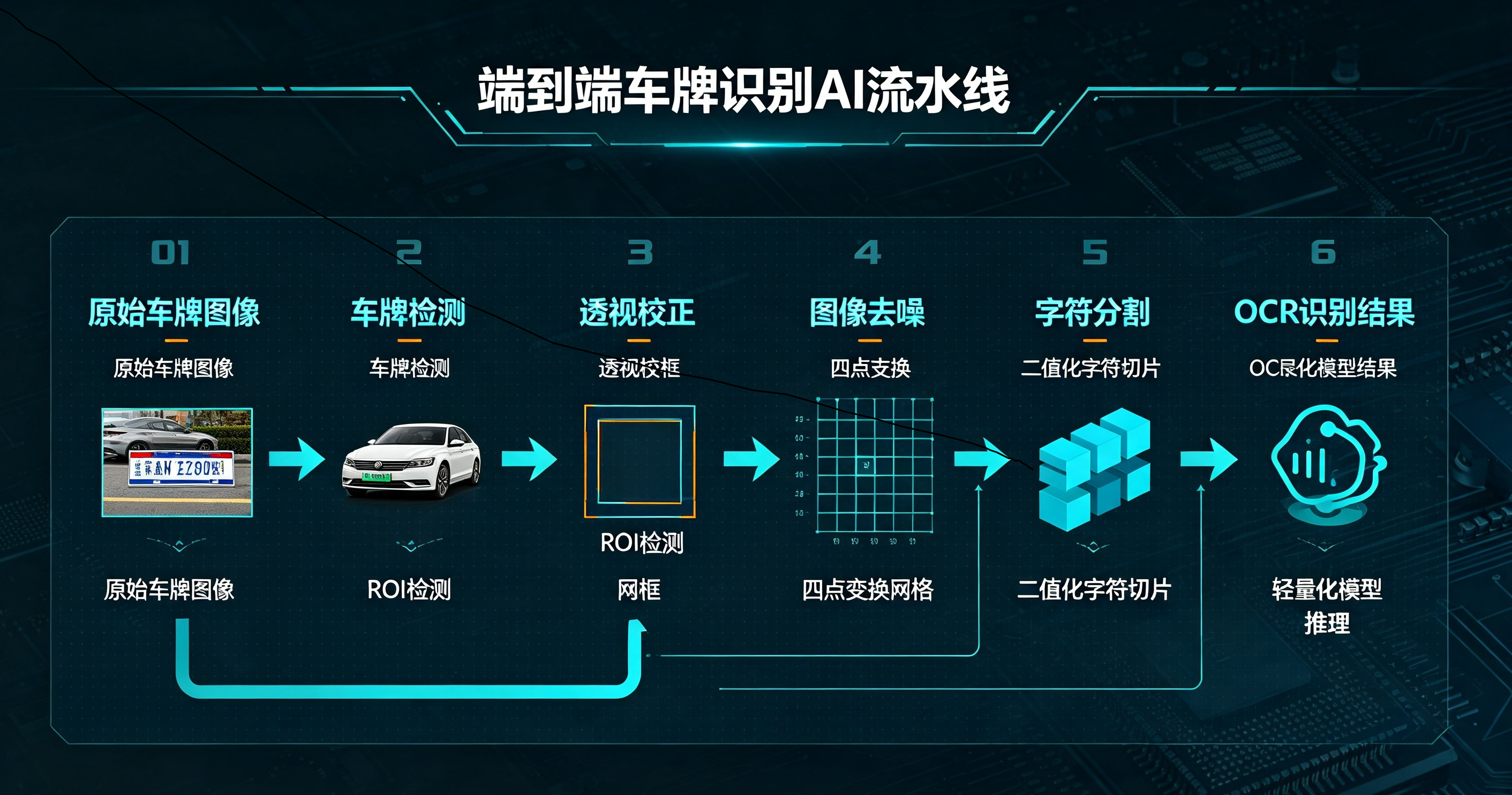

二、端到端LPR车牌识别AI流水线（嵌入式算法流程）



一体机所有识别运算全部本地边缘完成，无需云端算力，完整6步推理流程：



1. ROI车牌检测



基于轻量化YOLOv8n改进模型，使用停车场实景车牌数据集重新聚类锚框，增加小车牌、倾斜车牌检测能力，过滤行人、广告牌、车身文字等干扰目标。



2. 透视几何校正



通过四点变换矫正倾斜、变形车牌，解决大角度拍摄导致字符拉伸问题。



3. 图像二值化与去噪



针对校正后的车牌单独做灰度化、形态学开运算，去除雨水、灰尘噪点。



4. 字符垂直投影分割



采用加权垂直投影算法，自动分割汉字、字母、数字，解决新能源绿牌字符粘连难题。



5. 轻量化OCR字符推理



MobileNetv2轻量化分类模型，识别蓝牌、绿牌、黄牌、警牌、农用车牌照全类型字符。



6. 结果校验与输出



内置字符置信度阈值过滤，低于95%置信度标记模糊抓拍存档；合格车牌通过RS485/TCP下发指令控制道闸抬杆。



三、与道闸设备联动的硬件通信逻辑



很多嵌入式工程师开发车场项目时，出现识别成功但道闸不抬杆、重复抬落闸故障，根源是通信时序未做硬件防护：



1. 识别一体机作为主机，道闸控制板为从机，采用Modbus-RTU标准485协议；



2. 硬件增加TVS管、隔离光耦，抑制道闸电机启停产生的浪涌干扰，避免串口丢包；



3. 软件逻辑增加防抖机制：连续2帧识别同一车牌才下发抬杆指令，过滤树叶、反光瞬时误识别；



4. 地感线圈硬件信号做中断触发，车辆完全驶离识别区域后，一体机下发落闸信号，防止砸车。

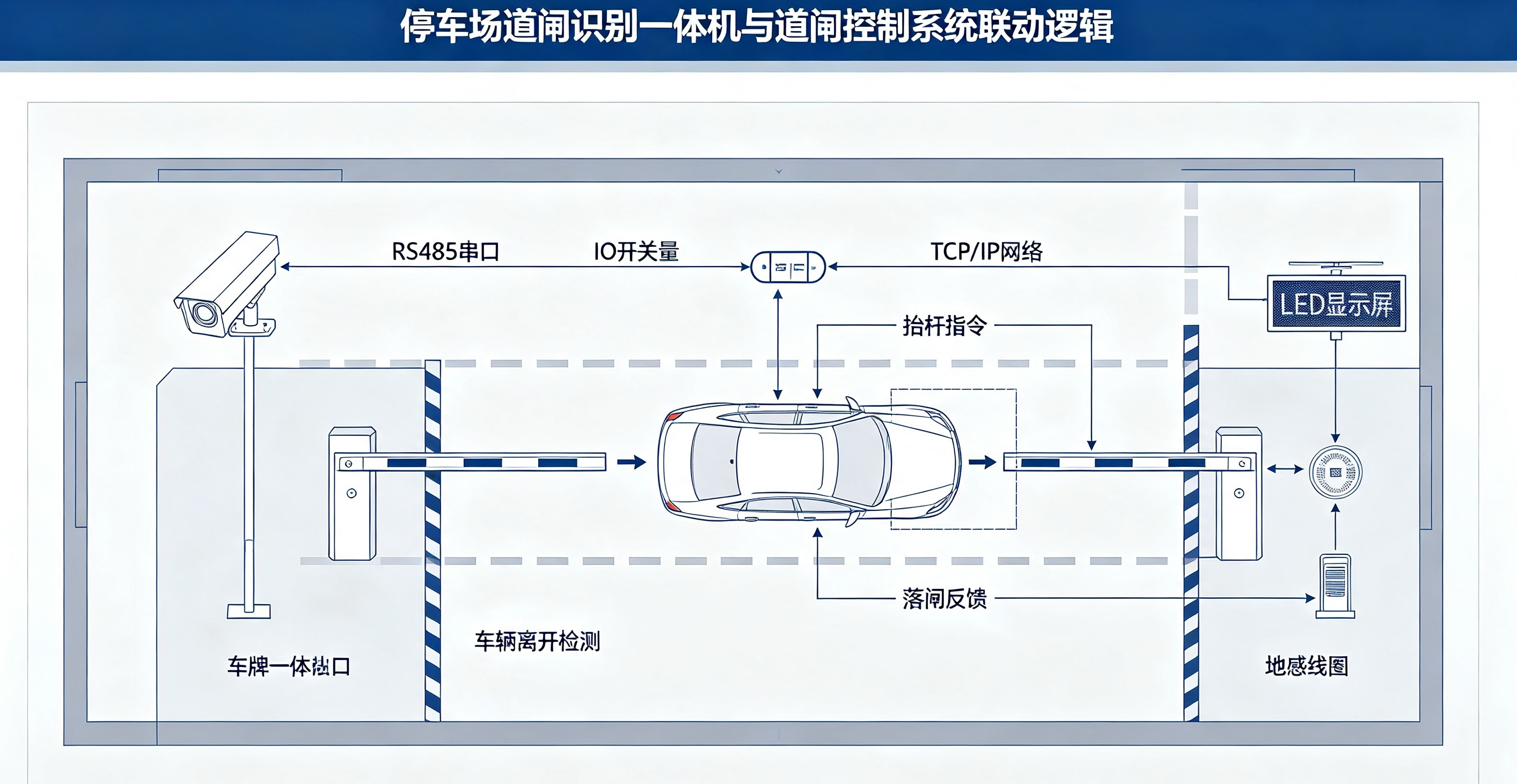

道闸识别一体机逻辑图

四、工业级可靠性硬件设计要点（户外闸口必备）



识别一体机长期露天安装，温差、潮湿、雷击是硬件失效主要诱因，成熟设备硬件设计包含：



1. 宽温主板：-35℃~+70℃工作温度，低温启动增加NPU预热机制；



2. IP66全密封外壳，内部导热硅胶散热，无风扇设计避免粉尘堵塞；



3. 电源端口三级防雷保护，适配小区、园区户外无防雷配电环境；



4. 断电缓存机制：突发断电时，内置超级电容保存当前抓拍记录，数据不丢失。



五、硬件选型避坑：低价一体机常见硬件阉割点



从嵌入式开发角度，市面上低价识别一体机普遍存在硬件减配，直接影响闸口长期稳定运行：



1. 传感器阉割：使用卷帘快门低端CMOS，高速车辆模糊漏识别；



2. 砍掉独立NPU：仅靠CPU软识别，车流大时卡顿、抬杆延迟；



3. 简化ISP模块：无宽动态处理，夜间远光直接识别失效；



4. 无隔离通信电路：道闸电机干扰串口，频繁出现识别指令丢失；



5. 无防雷、宽温设计：夏季高温死机、雷雨天气主板烧毁。



停车场道闸车牌识别一体机是视觉AI、嵌入式硬件、工业控制三者结合的典型边缘终端设备，区别于普通网络摄像头。开发、选型不能只看识别数字参数，必须吃透底层硬件架构、ISP图像处理、NPU推理优化、道闸联动通信四大核心模块，才能解决户外闸口场景下各类稳定性故障。本文整理的硬件分层与算法流水线，可直接作为智能停车嵌入式项目开发参考方案。
