车内照明灯面临的抛负载/静电风险以及解决方案

车内照明以 LED 为主，LED 芯片、驱动 IC、LIN 控制芯片耐压低、抗瞬态能力弱；整车 12V 电源同时存在高能抛负载浪涌和高频静电 ESD两类完全不同的威胁，失效模式、来源、防护方案分开说明。

一、抛负载（Load Dump）风险

1. 成因原理

发动机运转、发电机正常给电瓶充电时，蓄电池突然断开（电瓶桩头松动、线束腐蚀、维修拔电瓶、颠簸断路）。电瓶原本吸收发电机励磁电感的储能，断开后磁场能量全部释放到整车 12V 电源线，产生长脉宽高压浪涌。

• 12V 乘用车：ISO 7637-2/ISO16750 脉冲 5a 最高87V，脉宽 50~400ms；脉冲 5b 为电瓶回接浪涌，电压偏低
• 正常车载电压：12~14.5V，抛负载电压超出正常 5~7 倍
• 车内顶灯、氛围灯全部直连常电 / ACC 电源线，无隔离，全程承受冲击

2. 具体危害

（1）LED 灯珠永久性烧毁

LED 反向耐压普遍仅 20~40V，正向过压会瞬间电流暴增：

• 高压击穿 PN 结，灯珠黑屏、暗斑、色温偏移；
• 多灯串联灯带（氛围灯、星空顶）单颗击穿短路，连锁烧坏整条灯条。

（2）LED 驱动电源 IC 损坏

车内灯常用降压恒流 IC、线性 LDO：

• IC 输入耐压不足，电源脚被高压击穿，内部 MOS、稳压管炸损；
• IC 锁死、工作紊乱：常亮不灭、无法调光、开关无响应；
• 驱动电容被高压击穿鼓包、漏电。

（3）LIN 总线控制型顶灯通信失效

单次未完全击穿，但 PN 结产生暗损伤；多次抛负载累积，灯具寿命大幅缩水，后期频繁频闪。

二、静电 ESD 风险

1. 静电产生来源

• 人手触摸车顶阅读灯按键、灯罩金属边框、门控灯开关；秋冬干燥人体静电可达 ±15kV~±30kV；
• 乘客衣物摩擦、座椅化纤起电，静电通过车身钣金传导到灯具外壳；
• 拆装内饰、更换顶灯时螺丝刀、手触碰 PCB 引脚；
• LIN 控制线、灯板走线靠近车身金属，静电耦合窜入电路。

执行标准：车载 ESD 遵循ISO 10605，高于民用 IEC61000-4-2，要求接触放电 ±15kV、空气 ±25kV 起步。

2. 静电典型失效模式

（1）软故障

静电窄尖峰干扰驱动 IC、主控 MCU 寄存器：

• 顶灯乱跳：关门不灭、开门不亮、间歇性频闪；
• 调光记忆丢失，氛围灯颜色错乱；
• LIN 芯片静电复位，灯具短暂失联，重启车辆恢复。

（2）硬击穿永久损坏

静电尖峰直接击穿：LED 芯片、驱动 IC、LIN 收发器、小信号三极管；静电能量小但边沿极陡，极易击穿半导体薄栅极。
金属外壳灯具风险远高于全塑料款：静电直接通过外壳导入 PCB 地。

（3）串扰干扰

静电辐射干扰灯具 PWM 调光，灯光出现高频抖动，同时干扰车内收音机、蓝牙杂音。

三、Semiware 提供的抛负载和静电保护方案

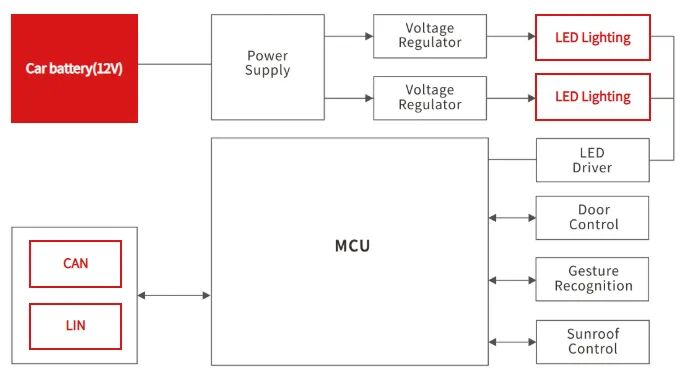

车内照明灯抛负载和静电保护方框图
