最棒的PCB线圈生成工具：CoilForge 插件体验

“ CoilForge 是一款开源的 KiCad PCB 线圈和平面电机绕组生成器。它支持传统的 pcbnew ActionPlugin API和 KiCad IPC 插件入口点。 ”



在 PCB 上设计平面线圈，真正麻烦的往往不是画出一条螺旋线，而是同时处理线宽、间距、圈数、外径、过孔、电阻、电感以及多层连接等一系列工程约束。如果线圈还要用于 PCB 电机，设计中又会增加槽数、相数、磁极、母线电压、转速、转矩和相电流等参数。手工绘制不仅耗时，修改一个参数后，很多内容还需要重新计算和布线。

开源 KiCad 插件 CoilForge，就是为解决这类问题而开发的。它可以根据输入参数自动生成平面线圈和 PCB 电机绕组，并直接写入 KiCad PCB 编辑器。

项目的地址在这里：

https://github.com/AskStr/kicad_CoilForge_plugin

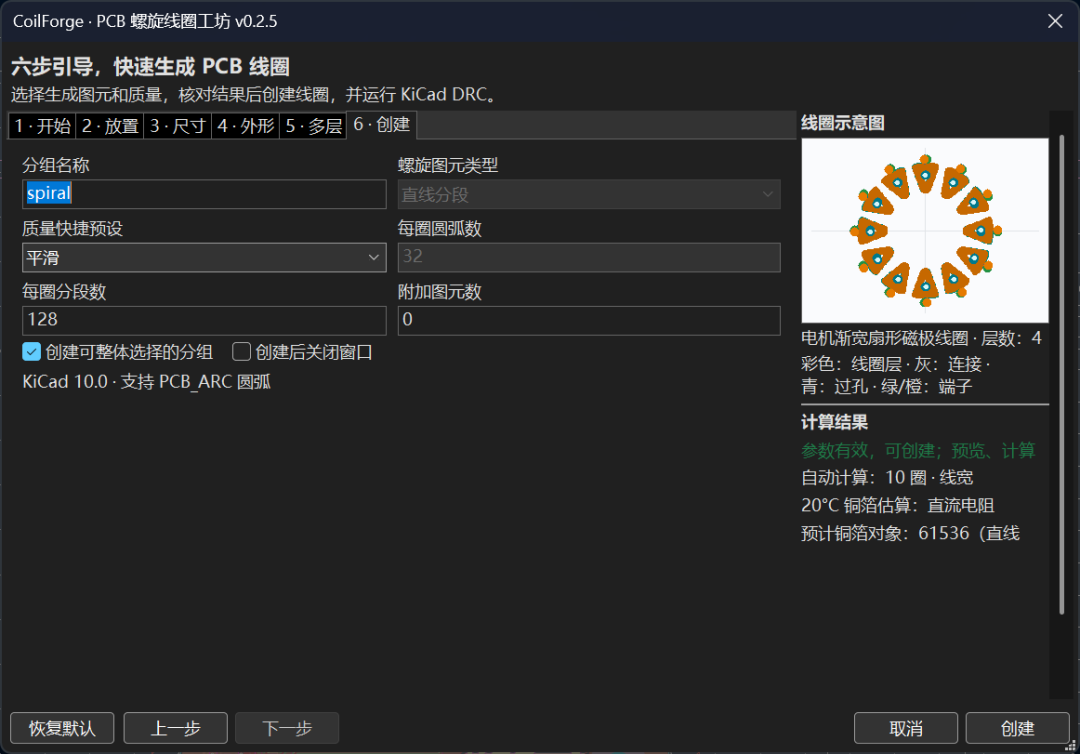

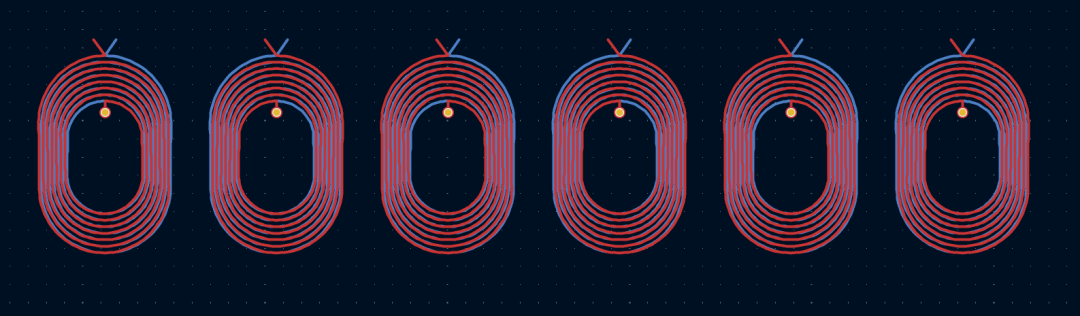

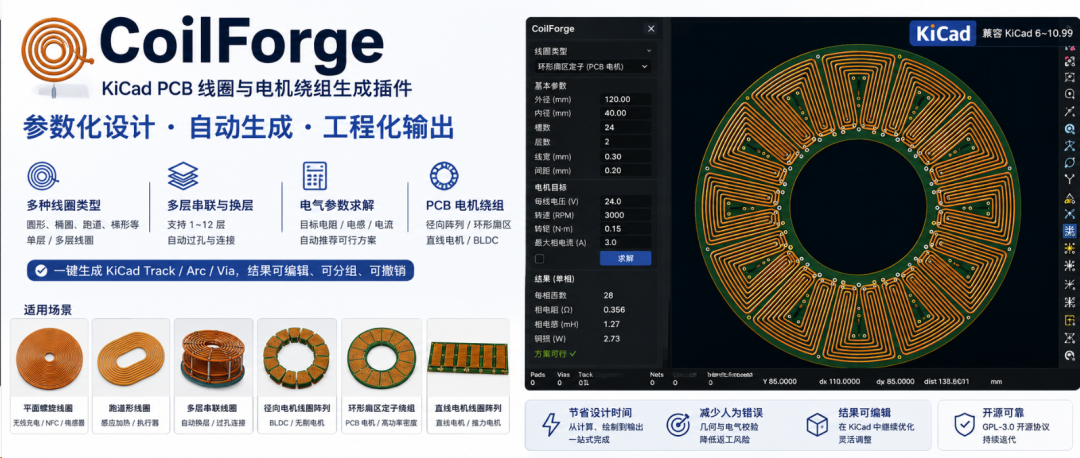

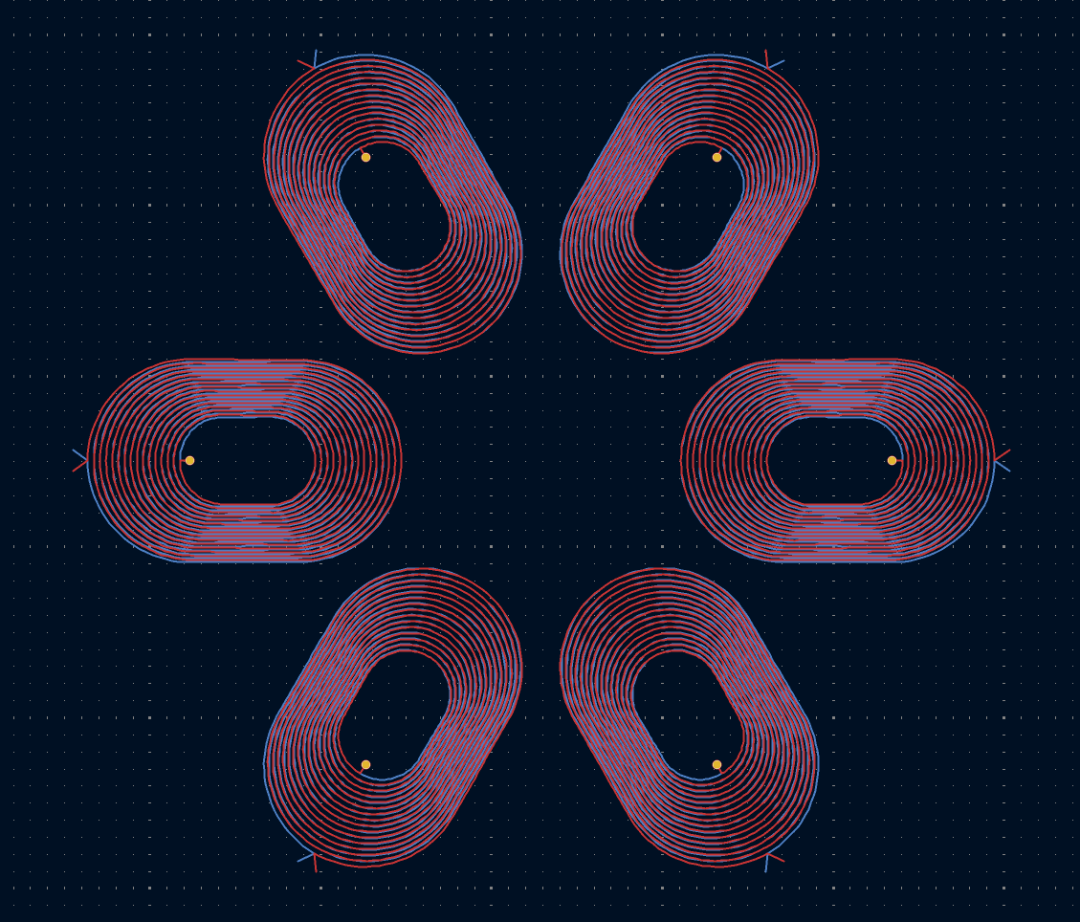

先来几张插件生成的线圈图片：

它能生成哪些线圈？

CoilForge 支持的结构比较丰富，包括：

• 圆形平面螺旋线圈
• 椭圆形、跑道形和梯形线圈
• 多层串联线圈

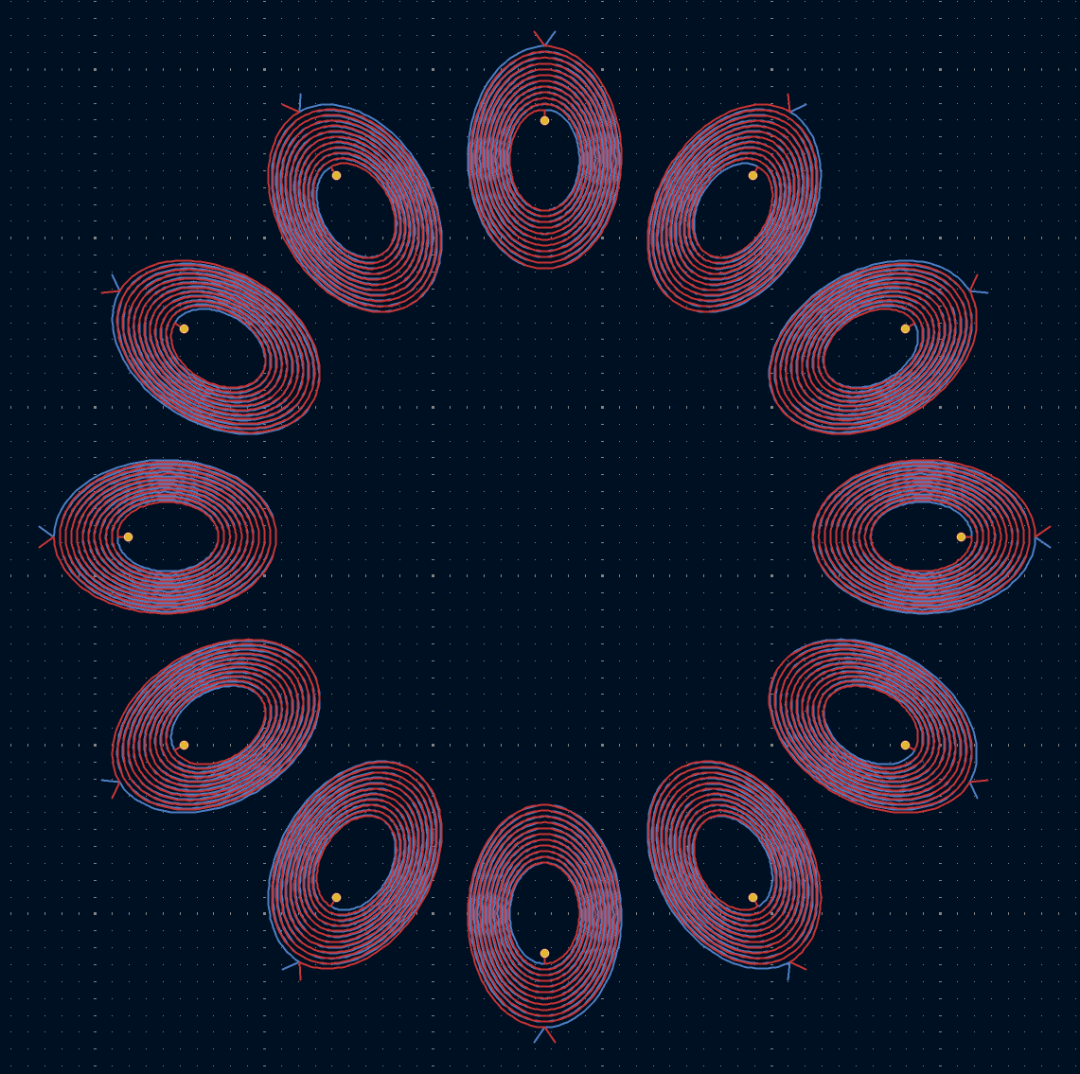

• 径向电机线圈阵列
• 直线电机线圈阵列

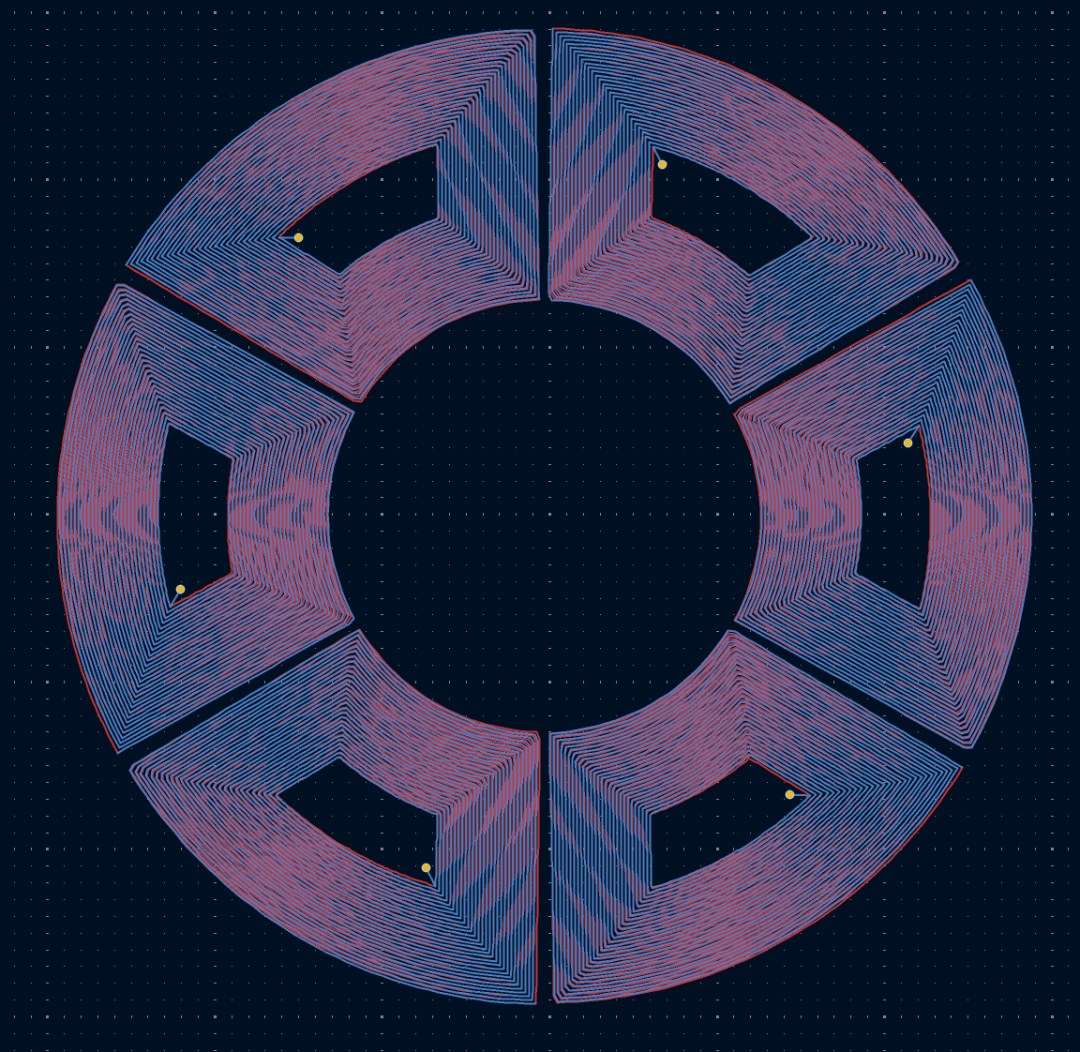

• 环形扇区 PCB 电机定子

插件支持 1～12 个铜层，可以自动生成换层过孔、层间连接和引出端子。对于无线充电、感应加热、传感器、PCB 电机和电磁执行器等项目，都有一定的实用价值。

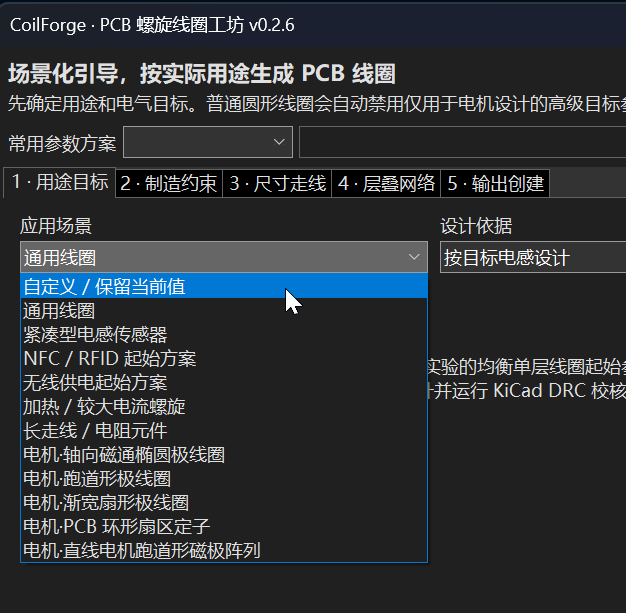

以下是所有支持的场景：

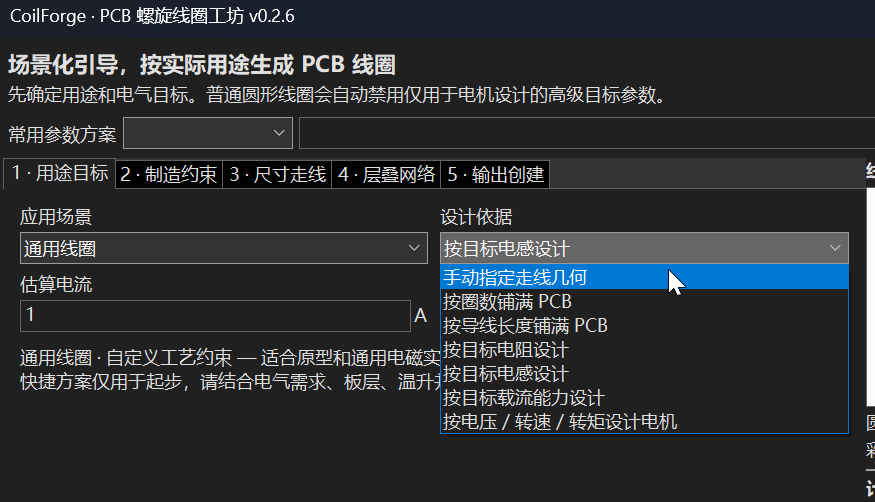

以及支持的设计依据：

从工程师角度，它解决了什么问题？

1. 不用再手工画线圈

传统做法通常是通过辅助脚本、坐标计算或大量复制操作完成线圈绘制。一旦需要修改外径、圈数或线距，往往要重新生成。

使用 CoilForge 时，工程师只需要设置线圈形状、尺寸、线宽、间距、层数和过孔参数，插件就会自动创建对应的铜箔图形。生成结果是 KiCad 中可继续编辑的 Track、Arc 和 Via，而不是一张不可修改的图片或机械图形。

2. 自动处理多层连接

多层线圈的难点之一，是确定每一层的绕向和换层位置。

CoilForge 会自动交替各层的绕制方向，并在合适的位置放置通孔，把多个铜层串联起来。工程师不需要逐层寻找端点，也不需要手工绘制复杂的跨层连接。生成的图元还可以放入同一个 KiCad Group，后续移动、复制或删除更加方便。

3. 尺寸计算不只考虑螺旋主体

在实际设计中，线圈占用的空间不仅来自螺旋铜线，还包括换层过孔、过孔退让、连接线和端子。

CoilForge 在自动匹配线圈尺寸时，会把这些结构一起计算进去。这比单纯根据中心线估算外径更接近最终 PCB 的真实占用空间，也能减少生成后才发现过孔越界或端子放不下的问题。

4. 可以根据电气目标推荐参数

除了手动指定圈数和线宽，CoilForge 还可以根据目标电阻、电感或工作电流搜索候选方案。

插件会尝试不同圈数，并估算：

• 铜箔总长度；
• 直流电阻；
• 线圈电感；
• 铜箔载流能力；
• 可能产生的压降和铜损。

这类估算不能取代专业仿真，但非常适合项目早期做参数筛选。例如，在固定外径下快速比较“增加圈数”和“增大线宽”分别会带来什么影响。

PCB 电机绕组是它比较有特色的功能

CoilForge 不仅能生成单个线圈，还可以生成旋转电机或直线电机使用的线圈阵列。

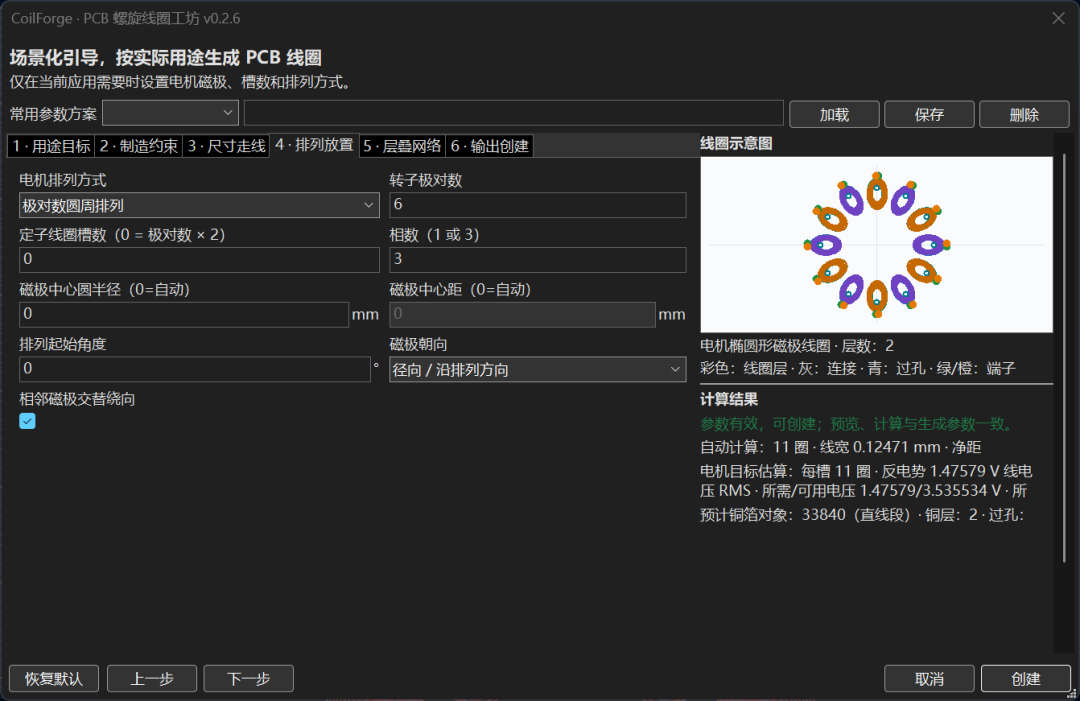

对于环形 PCB 电机定子，工程师可以设置内外径、槽数、相数、磁极数量、线宽、间距和层数。插件会计算每个槽能够容纳的圈数，并生成均匀分布的扇区线圈。

相邻槽可以自动交替绕向，插件还会检查线圈之间的几何间距，避免简单复制和旋转造成铜箔干涉。

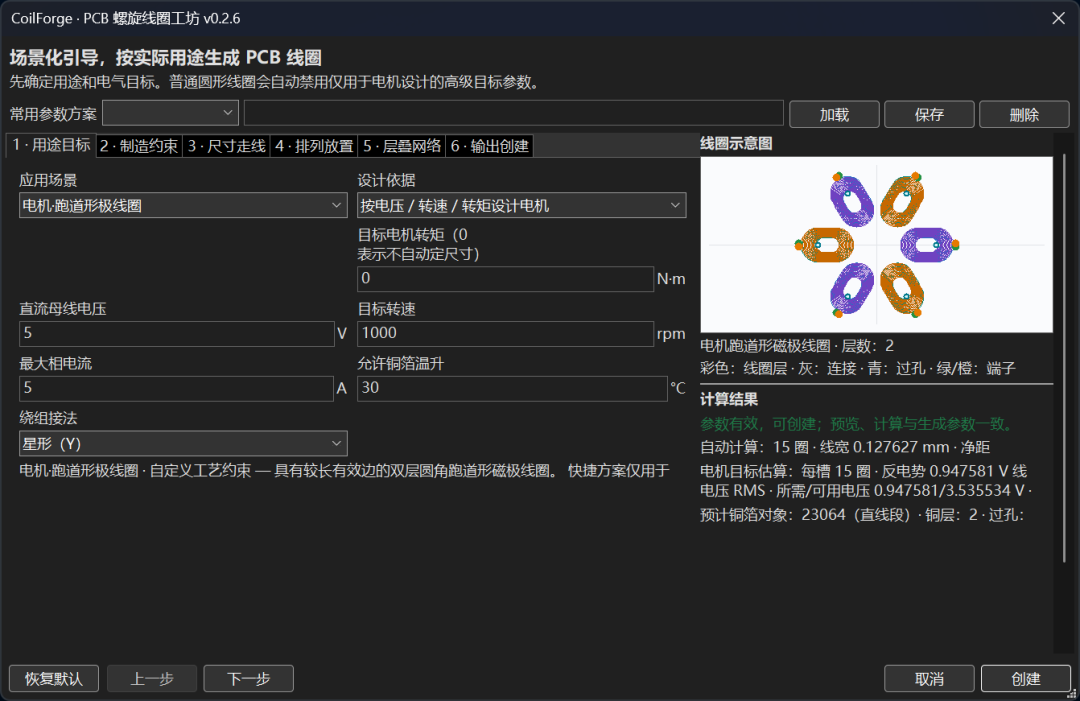

在目标求解模式下，还可以输入母线电压、目标转速、转矩和最大相电流。插件会根据这些条件估算反电动势、相电阻、电流需求和铜损，并判断方案是否超出电压或电流限制。

如果方案不可实现，插件会提示具体违反了哪些约束，而不是直接生成一个看似正常、实际上无法工作的绕组。

预览和最终输出使用同一套几何逻辑

参数化插件经常会遇到一个问题：预览图看起来正常，但实际生成到 PCB 后却不一致。

CoilForge 将几何生成逻辑独立成公共模块，预览和 KiCad 输出复用同一套线圈定义。这样能够尽量保证用户在预览窗口中看到的结构，与最终生成的铜箔一致。对于圈数较多的大型线圈，预览会适当降低采样精度，以保持界面响应速度，但最终输出仍按设定精度生成。

实际使用时仍要注意什么？

CoilForge 可以帮助工程师完成参数估算和几何生成，但它不是电磁场或热仿真软件。插件提供的电感、载流能力、电机反电动势和铜损结果，主要用于前期方案评估。实际产品仍然需要结合以下工作进行验证：

• 运行 KiCad DRC；
• 确认 PCB 厂的最小线宽、间距和过孔能力；
• 进行磁场和热仿真；
• 考虑高频趋肤效应、邻近效应和涡流损耗；
• 通过样机测试验证电感、温升、效率和电机性能。

尤其是在高电流、高频率或高转速应用中，不能只依赖插件中的理论估算。

结语

从工程师使用的角度看，CoilForge 最大的价值并不是“自动画出一个漂亮的线圈”，而是把原本分散在计算表格、脚本和手工布线中的工作，集中到一个参数化流程里。设计者可以先输入尺寸和制造约束，再根据电阻、电感、电流或电机工作点寻找可行方案，最后直接在 KiCad 中获得可编辑的铜箔图元。

它不能代替专业仿真和测试，但可以显著降低 PCB 线圈设计的起步成本，也让参数修改和方案迭代变得更加高效。对于正在开发无线供电、感应加热、传感器线圈、PCB 电机或其他平面电磁结构的工程师来说，CoilForge 是一个值得尝试的 KiCad 开源插件。

如果您没有“魔法”，也可以从以下链接中获取插件，解压后放置到 KiCad 的插件目录中即可使用：
