10.如何在Capture原理图中批量修改Off-Page Connector I OrCAD X Capture CIS设计小诀窍系列

背景介绍：我们在进行多页原理图设计时，如果跨页网络名称发生变化，通常需要对Off-Page Connector进行修改，如果Off-Page Connector数量较多，修改的工作量会非常巨大且极易出错。而Capture原理图设计工具提供的Browse Spreadsheet功能，不仅能帮助设计师快速完成Off-Page Connector的批量修改，还可以批量修改Parts、Nets、Ports、TitleBlocks、Bookmarks等对象属性，帮助设计人员快速完成图纸修改，极大提升设计效率。

下面我们就开始分享具体的操作步骤：

一、在Capture原理图中批量修改Off-Page Connector

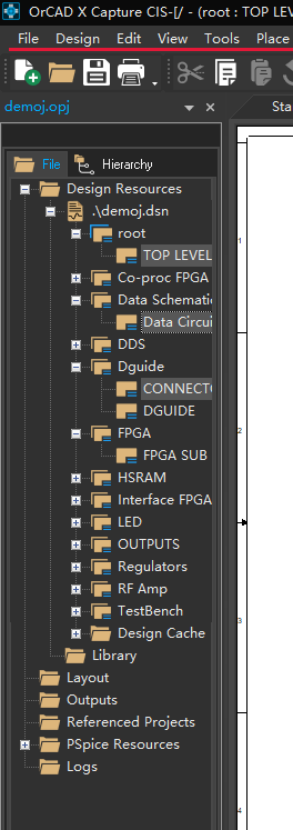

步骤一：使用Capture软件打开原理图工程，在Design Resources中选择要修改的Off-Page Connector所在的图纸范围，可以选择Page、Schematic或者整个工程DSN，如图1所示。

图1 选择需要修改的原理图范围

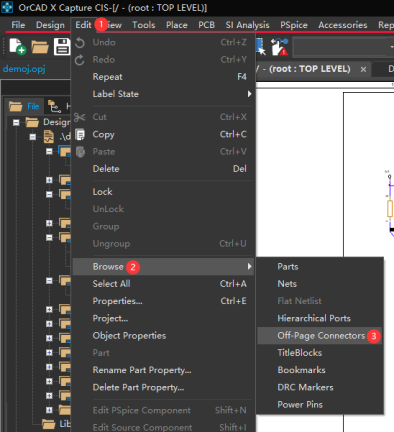

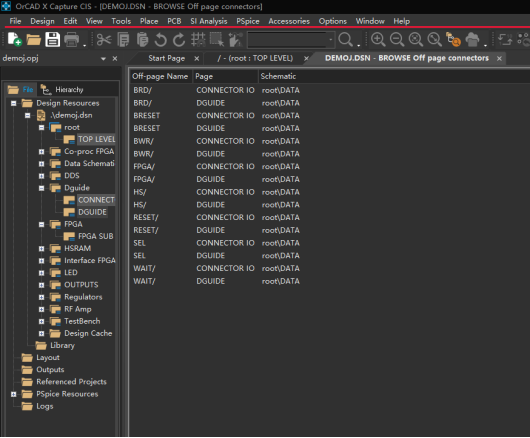

步骤二：在菜单中依次点击”Edit”→”Browse”→“Off-Page Connectors”, 进入浏览Off-Page Connector界面，如图2、3所示。

图2 浏览Off-Page Connector图3 Browse Off page connectors界面

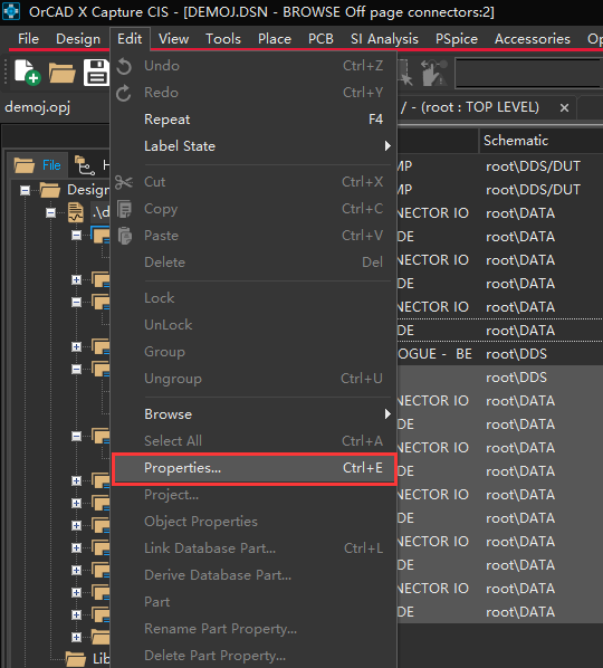

步骤三：在Browse Off page connectors界面中框选或者使用Ctrl+左键点选需要修改的Off-Page Connectors，然后在菜单中点击”Edit”→”Properties”或按住”Ctrl+E”进入Browse Spreadsheet界面，如图4所示。

图4进入Browse Spreadsheet界面

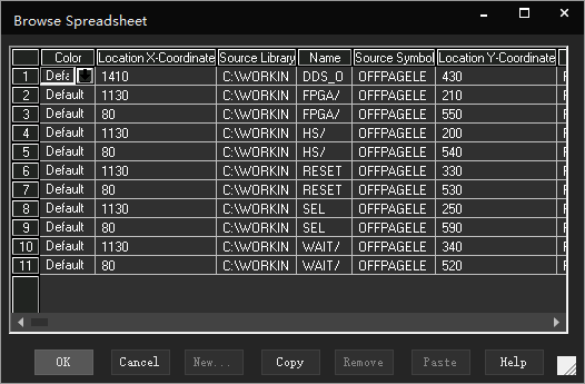

步骤四：进入Browse Spreadsheet界面后，可以用鼠标左键选择要修改的属性值，直接输入新的属性值进行修改；或者用鼠标拖动批量选择要修改的属性值，然后用”Ctrl+Insert”进行复制，再使用”Ctrl+V”，将复制内容粘贴至文本编辑器或Excel中进行批量修改，如图5、6所示。

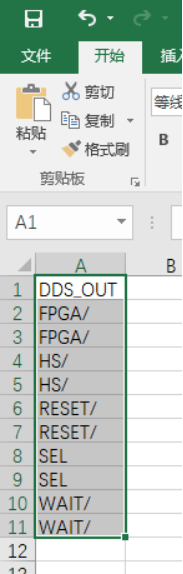

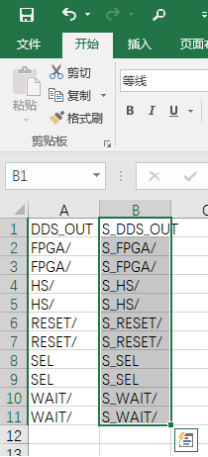

图5 在Browse Spreadsheet界面复制图6 粘贴至Excel

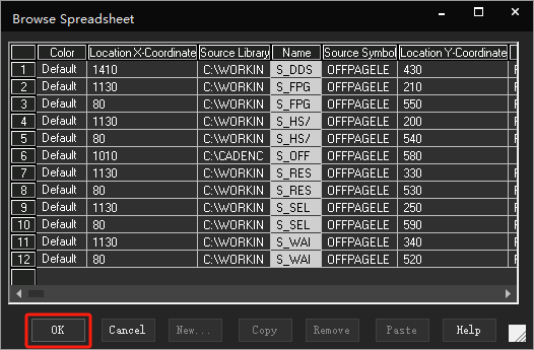

步骤五：在Excel或者文本编辑器中通过公式或者其他便捷功能批量修改完成后，使用”Ctrl+C”进行复制，然后在Browse Spreadsheet界面选中想要粘贴的列，使用”Shift+Insert”进行粘贴覆盖即可，如图7、8所示。

图7 在Excel中批量修改图8 在Browse Spreadsheet界面中粘贴并保存

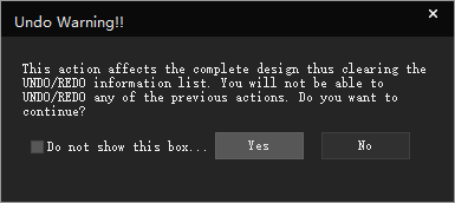

步骤六：接下来会弹出一个警告，提示进行该操作之后会无法撤销回之前的状态，如图9所示，如果以后无需弹出此警告框，可以勾选“Do not show this box…”，这里我们点击“Yes”。

图9 撤销警告框

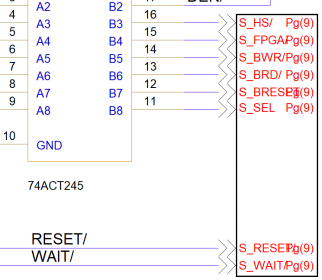

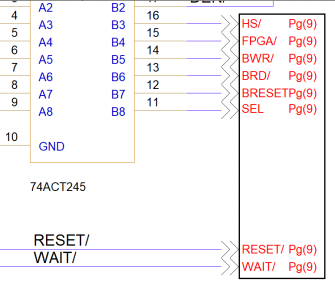

步骤七：整个修改操作完成，原理图中的Off-Page Connector已经批量更新成功，如图10所示。

图10 更新前后对比

二、Browse Spreadsheet的其他用法

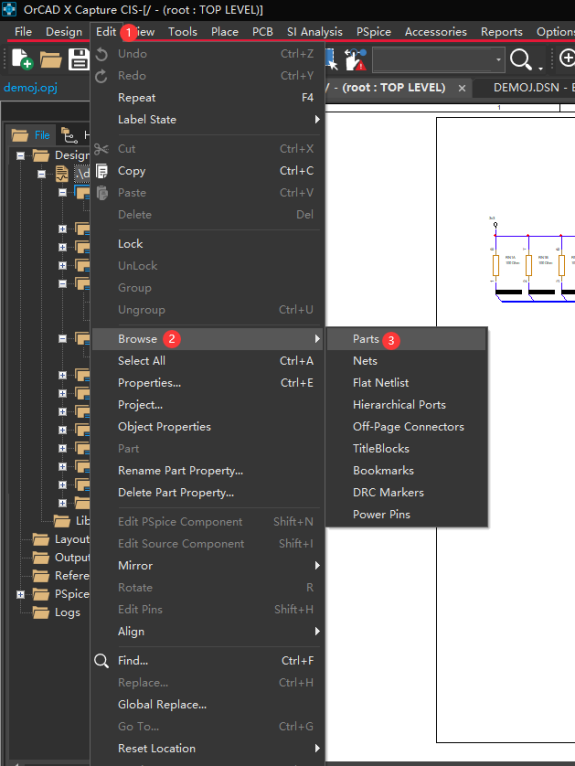

步骤一：除了Off-Page Connectors以外，也可使用Browse Spreadsheet批量修改Parts、Nets、Ports、TitleBlocks、Bookmarks等对象的属性。这里我们以Parts为例，选择图纸范围，菜单栏依次点击”Edit”→“Browse”→“Parts”，如图11所示。

图11 浏览Parts

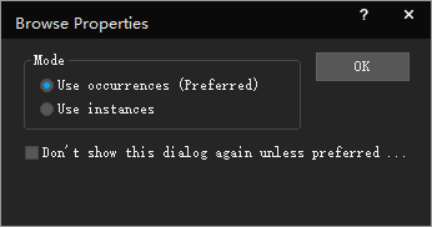

步骤二：接下来会弹出一个Browse Properties窗口，选择当前图纸模式为occurrences(层次原理图)或者instances(平坦式设计)，软件会根据当前图纸结构给出推荐，如果以后无需弹出此提示框，可以勾选“Don’t show this dialog again unless preferred”，会默认选择Preferred模式，如图12所示。

图12 选择图纸模式

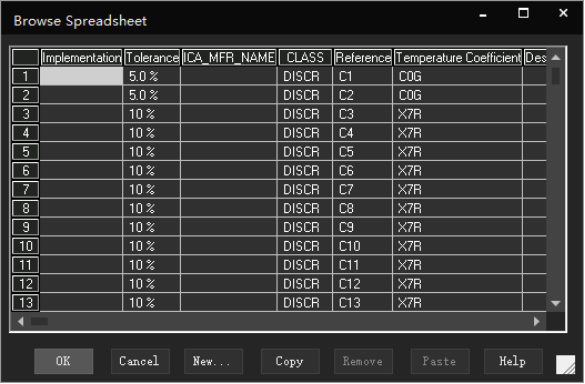

步骤三：在Browse Parts界面选择要修改的Parts后在菜单中按住”Ctrl+E”进入Parts的Browse Spreadsheet界面，在此界面即可批量修改器件属性，如图13所示。

图13 Browse Spreadsheet界面

步骤四：参照Off-Page Connectors的批量修改方法，重复以上步骤，Nets、Ports、TitleBlocks、Bookmarks等对象属性都可以完成批量修改。

三、小结

本节主要介绍了在Capture原理图设计工具中，如何使用Browse Spreadsheet批量对Off-Page Connectors进行修改，同时也介绍了Parts、Nets、Ports、TitleBlocks、Bookmarks等对象属性的批量修改方法，从而帮助设计人员更快速的完成改图，提升设计效率。
