Y5V材质实现2200pF/1KV关键技术解析：特锐祥TADC222MA 180层叠层工艺解密

在高压贴片陶瓷电容领域，容值、耐压、体积三者始终存在技术制衡：常规材质难以在小封装内同时实现2200pF足额容值与1KV高压耐受，普通叠层工艺更是容易出现高压漏电、介质击穿、容值缩水等问题。特锐祥TADC222MA作为Y5V材质高压电容的标杆型号，依托改性Y5V介质配方+180层超精密叠层工艺，突破行业技术瓶颈，在标准SMB封装内稳定实现2200pF/1KV高性能参数，广泛适配快充电源、工控设备、家电EMI滤波等高压场景。本文将逐层解密其材质适配逻辑与核心叠层工艺壁垒。

特锐祥TADC222MA产品实物图

一、技术痛点：常规Y5V电容为何做不到2200pF/1KV?

Y5V作为二类陶瓷介质材质，本身具备高介电常数、高容值性价比的优势，是民用高压电容的主流选材，但传统普通Y5V电容存在两大致命短板，无法兼容2200pF大容量与1KV高耐压：

第一，材质稳定性不足。普通Y5V瓷粉配方纯度低、致密性差，在高压工况下易出现介质极化紊乱，高温、高压环境中容值衰减严重，漏电流飙升，长期工作易出现绝缘失效、击穿短路问题，难以承受1KV持续高压冲击。

第二，叠层工艺上限受限。市面常规高压Y5V电容叠层数量仅120-150层，为保证耐压性能，只能加厚单层介质层厚度，直接导致有效储能面积缩减，无法在常规封装内达标2200pF容值;若强行提升容值，又会因介质层过薄、叠层过少，造成耐压不足、高压击穿风险。

简言之，传统工艺下Y5V电容的容值提升与耐压强化相互矛盾，而特锐祥TADC222MA通过材质改性与工艺升级，彻底破解这一行业痛点。

二、材质底层升级：改性Y5V介质，筑牢高压高容基础

TADC222MA能够实现2200pF/1KV参数，首要核心是对传统Y5V材质进行精细化配方改性，从介质底层优化耐压、容值与稳定性，区别于低端通用Y5V材质，实现性能全方位升级。

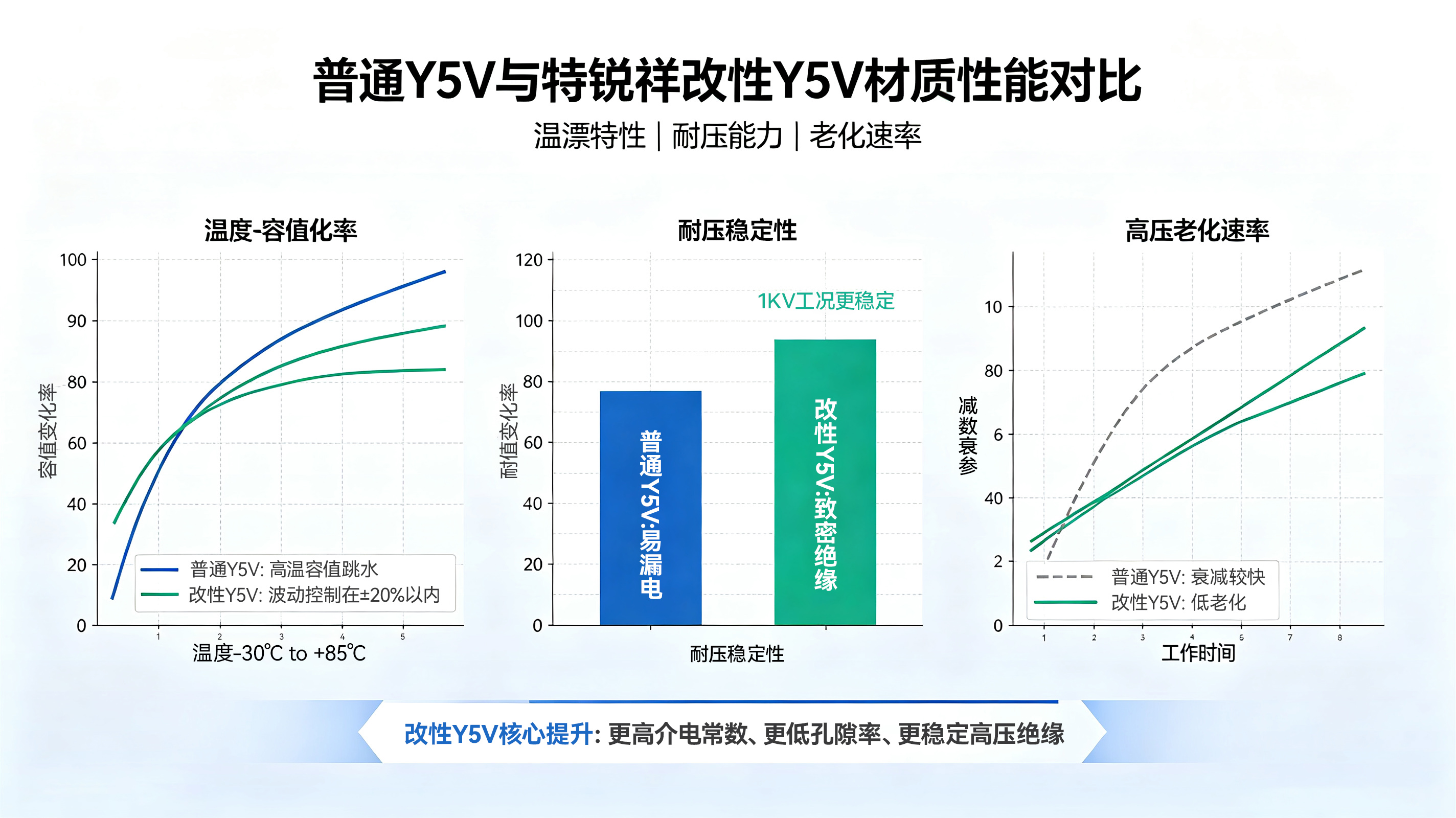

普通Y5V与特锐祥改性Y5V材质性能对比曲线图

1. 精准温控特性，容值波动可控

改性Y5V材质严格遵循-30℃~+85℃标准工作温区，将容值变化率稳定控制在±20%以内。通过优化瓷粉颗粒配比，弱化了普通Y5V材质高温容值跳水、低温性能失效的通病，高低温交替工况下滤波、储能性能稳定，避免因容值波动导致的电路工作异常。

2. 高介电常数，小体积承载大容量

改性后的Y5V介质保留了二类材质高介电核心优势，相较于NP0等低损耗材质，同等封装体积下容值承载能力大幅提升，无需放大PCB占用空间，即可足额实现2200pF标称容值，适配当下电子设备小型化、高密度布线的发展需求。

3. 高压抗老化致密结构

采用1250℃高温烧结改性瓷粉，介质内部孔隙率大幅降低，致密性显著提升，彻底解决普通Y5V电容高压下易漏电、易老化的问题。在1KV额定高压持续工作时，介质绝缘性能稳定，不会出现漏电恶性循环，大幅延长设备使用寿命。

三、核心工艺解密：180层叠层技术，平衡2200pF容值与1KV耐压

如果说改性Y5V材质是性能基础，那么180层超精密陶瓷电极叠层工艺就是TADC222MA实现2200pF/1KV参数的核心技术壁垒，也是其区别于普通高压电容的关键。行业常规高压电容叠层上限仅150层，而特锐祥突破工艺极限，通过多层超薄介质堆叠，完美解决容值与耐压的制衡问题。

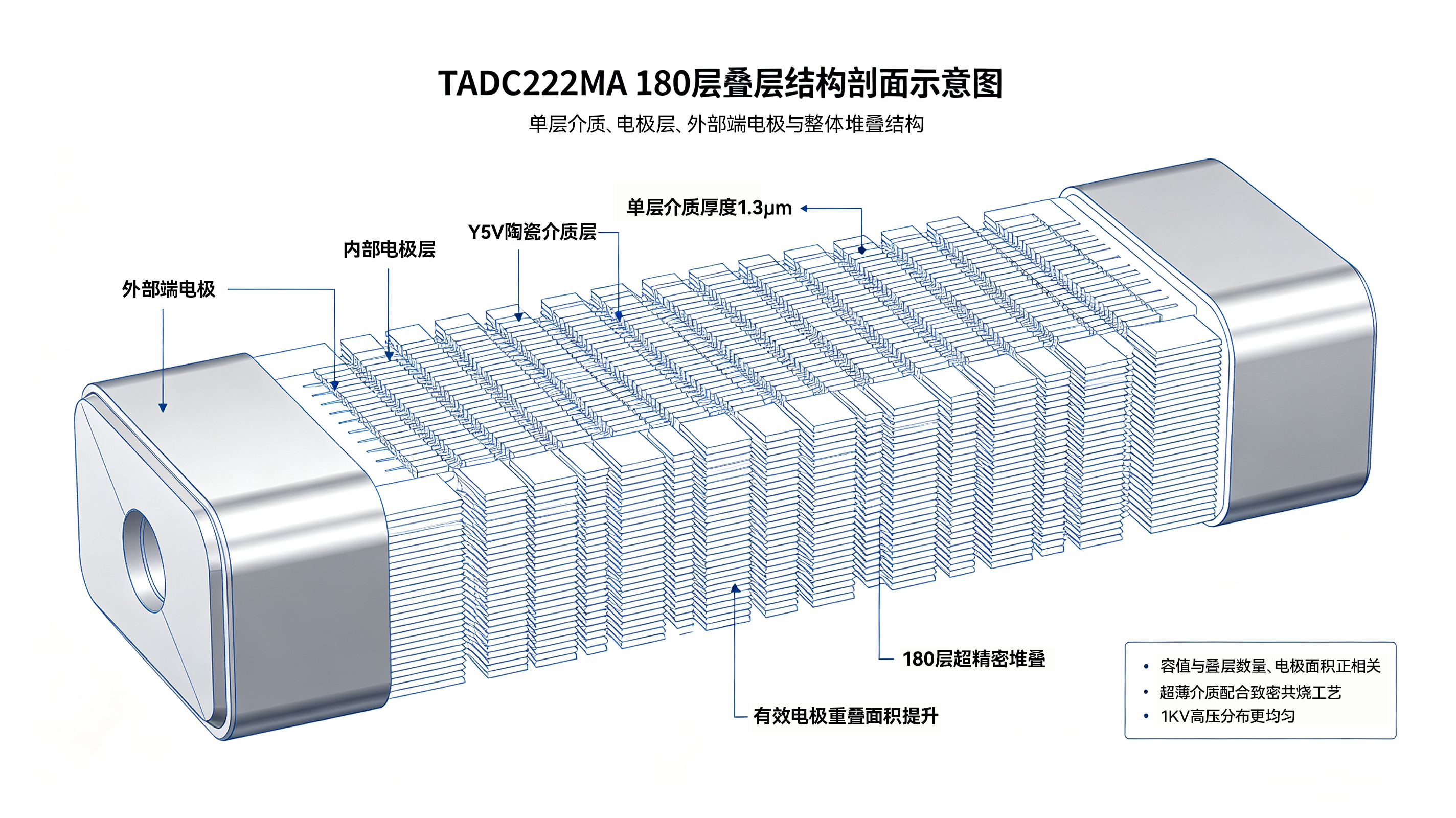

TADC222MA 180层叠层结构剖面示意图

1. 1.3μm超薄单层介质，拉满耐压密度

TADC222MA采用极致超薄介质层设计，单层层厚仅1.3μm，搭配1250℃精准恒温共烧工艺，让陶瓷介质与内部电极紧密融合，形成无间隙、无微裂纹的致密绝缘结构，介质击穿场强高达769V/mm。相较于传统厚介质层设计，多层超薄叠层的耐压分布更均匀，局部高压击穿概率大幅降低，为1KV足额耐压提供核心保障。

2. 180层满配堆叠，最大化容值利用率

陶瓷电容容值与有效叠层数量、电极储能面积呈正相关。在SMB固定封装体积内，180层叠层结构最大限度挖掘了内部空间，大幅提升有效电极重叠面积，让2200pF容值足额不虚标，彻底解决普通叠层电容“耐压够则容值低、容值够则耐压弱”的问题。同时多层堆叠结构可均匀分散高压脉冲冲击，提升电路浪涌吸收能力。

3. 高精度共烧工艺，杜绝叠层失效隐患

180层超多层堆叠对烧结工艺精度要求极高，普通工艺极易出现内部分层、脱层、微裂纹等缺陷，导致高压漏电、参数漂移。特锐祥采用分段式控温共烧技术，匹配介质与电极的热膨胀系数，确保180层结构烧结一体、性能统一，有效提升电容抗温差、抗高压冲击、抗机械震动能力，量产不良率极低。

四、参数落地：材质+工艺双重加持，稳定实现2200pF/1KV

TADC222MA的2200pF/1KV高性能参数，并非单一技术的叠加，而是改性材质与精密工艺的深度适配成果，核心性能优势落地清晰：

1. 足额1KV稳定耐压：180层超薄致密叠层+高绝缘改性Y5V介质，形成充足绝缘冗余，可长期耐受1KV额定高压，轻松应对电路瞬间浪涌、电压脉冲冲击，杜绝高压击穿、短路故障。

2. 2200pF精准容值：多层叠层最大化储能面积，搭配高介电Y5V材质，容值公差稳定控制在±20%，参数一致性高，批量生产无偏差，滤波、耦合性能稳定。

3.高压低漏电、低老化：致密介质结构杜绝高压漏电恶性循环，高温高压工况下待机功耗更低、发热更少，长期运行参数衰减极小，可靠性远超普通Y5V高压电容。

五、产品应用优势与适配场景

依托Y5V改性材质与180层叠层核心工艺，TADC222MA在替代传统直插高压电容时具备多重优势：SMB贴片封装适配自动化SMT生产，省去人工插件成本，整体BOM成本降低约25%;小体积设计大幅节省PCB空间，适配氮化镓快充、迷你适配器、智能家居、工控电源等小型化高密度设备;无引脚结构无机械应力、不易氧化受潮，抗震耐温性能更优。

其核心适配场景涵盖开关电源初级滤波、设备EMI抗干扰电路、高压快充回路、小家电控制板、LED驱动电源、工业高压浪涌防护电路等所有需要2200pF/1KV高压电容的工况。

六、全文总结

特锐祥TADC222MA能够以Y5V材质稳定实现2200pF/1KV参数，核心是完成了材质改性提稳、叠层升级提效、工艺精控提可靠的三重突破。改性Y5V介质解决了传统材质高压不稳定、容值衰减快的问题，180层超精密叠层工艺打破了容值与耐压的制衡瓶颈，搭配高精度高温共烧工艺，最终实现小体积、高耐压、足额容值、低漏电、高可靠的综合性能，成为当下高压陶瓷电容量产替代、降本增效的核心优选型号。
