WT2003HX系列语音芯片宽电压2.4-5.2V有什么用？宽压设计的应用优势全解析

导语： 一颗语音芯片，电压范围拉得这么宽到底图什么？2.4V到5.2V，横跨锂电池、USB电源、3.3V系统——这背后是工程师少画一套电源电路的自由，是电池设备续航更久的底气，是整个产品更皮实的保障。



一、WT2003HX的宽电压规格到底有多“宽”？

根据官方数据手册，WT2003HX系列的工作电压范围为：

参数	最小值	典型值	最大值	单位
输入电压（VCC）	2.4	3.7	5.2	V
输出电压（VOUT）	2.6	3.0	3.4	V

注意： 不同版本数据手册中电压范围略有不同，早期版本标注2.6-5.0V，最新版本已扩展至2.4-5.2V。建议以官网最新规格为准。

这个范围意味着什么？

从2.4V到5.2V，中间整整2.8V的跨度，覆盖了：

2.4V：两节干电池（1.5V×2）的放电终止电压

3.0-4.2V：单节锂电池的完整工作电压区间

5.0V：USB电源的标准电压

5.2V：USB带载时的电压上限，也是许多5V系统的供电裕量范围

简单说，WT2003HX几乎涵盖了消费电子领域所有常见的供电场景。

二、宽压设计的三大核心价值

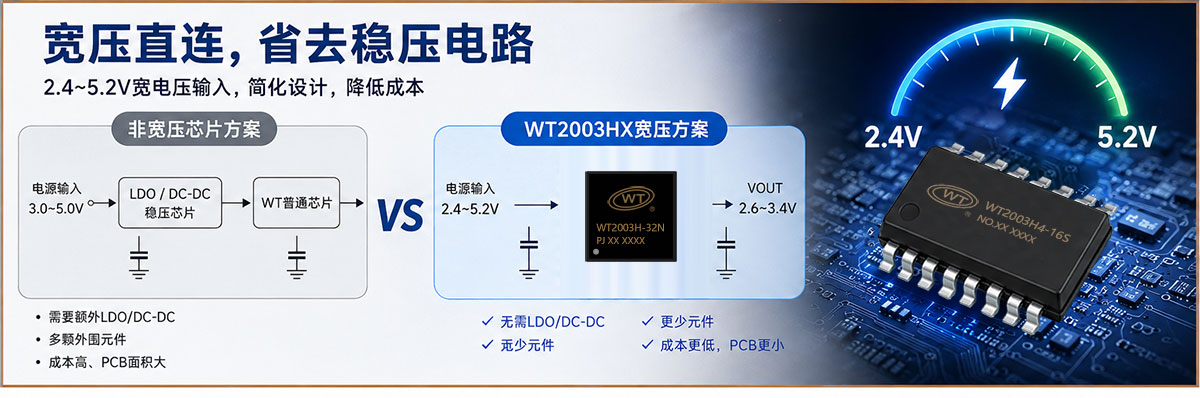

价值一：简化电源设计，省去外围电路

这是宽压设计最直接的工程价值。

在没有宽压支持的芯片上，如果供电电压不是芯片的“舒适区”，工程师需要在芯片前面加一级LDO稳压器或DC-DC转换器，把不稳定的输入电压稳压到芯片所需的固定值。这意味着：

多一颗电源管理芯片

多2~4颗外围阻容元件

多占用PCB面积

多一笔BOM成本

多一个潜在的故障点

而WT2003HX可以直接挂在2.4~5.2V的电源总线上，省去中间稳压环节。特别是在电池供电的产品中，电池电压从满电到接近亏电全程变化，宽压芯片可以直连电池工作，无需额外的稳压电路。

成本节省示例：

方案	所需元件	成本估算	PCB面积
非宽压芯片	芯片 + LDO + 电容×2	较高	较大
WT2003HX	芯片 + 电容×1	更低	更小

价值二：兼容多种供电方式，提升产品通用性

宽电压范围让同一款WT2003HX可以适配完全不同的供电架构，而无需更改芯片选型。

供电方式	典型电压	是否兼容
单节锂电池	3.0~4.2V	全程兼容
两节干电池串联	2.4~3.0V	全程兼容
USB 5V供电	5.0V	完全兼容
3.3V系统供电	3.3V	完全兼容
4.2V电源适配器	4.2V	完全兼容
5V DC-DC输出	5.0V	完全兼容

这意味着：

同一款PCBA设计可以同时支持USB供电和电池供电两种版本

同一款芯片可以用在3.3V系统的设备上，也能用在5V系统的设备上

产品迭代时，即使更换了供电方案，芯片无需重新选型

价值三：延长电池设备的使用时间

对于电池供电的便携设备，宽电压设计还有一项容易被忽视的优势——榨干电池的每一分能量。

以两节干电池（AA/AAA）串联供电为例：

新电池电压约3.0V

随着电量消耗，电压逐渐下降

普通芯片的电压下限如果是2.8V，电池用到2.8V就必须停止工作，此时电池内仍有相当一部分剩余电量

WT2003HX的电压下限为2.4V，可以继续工作到电池电压更低，有效延长设备的使用时间

同样，单节锂电池的放电终止电压通常为2.4~2.5V，WT2003HX刚好与之匹配，真正做到让锂电池“物尽其用”。

实际意义： 同样的电池、同样的设备，宽压设计意味着更长的续航时间和更少的换电池频率——对用户体验是实打实的提升。

三、宽压设计背后的技术支撑

WT2003HX能够实现2.4~5.2V的宽电压输入，得益于其内置的PMU（电源管理单元）：

PMU参数	规格
输入电压范围	2.4~5.2V
输出电压（VOUT）	2.6~3.4V（典型3.0V）
负载电流能力	最大100mA（VCC=3.7V时）

芯片内部集成了稳压输出功能——VOUT引脚可以为外接存储器（如SPI-Flash）提供稳定的3.0V供电，电流能力高达100mA。

工程提示： VOUT和VCC引脚必须各接一颗106电容（10μF）到地，且电容需靠近芯片管脚1cm以内。这是芯片稳定工作的必要条件，不可省略！



四、宽压设计的注意事项：别踩这些坑

4.1 电源纹波控制

虽然电压范围宽，但对电源质量仍有要求：

电源纹波控制在 5%以内

电源峰值不超过 5.5V

建议在电源输入端增加滤波电容（106+104组合）

4.2 5V供电时的保护建议

如果产品采用5V供电（如USB供电），官方建议：

增加5V单向TVS管，用于电源瞬态保护

TVS管参数建议：

Cj结电容：约10pF

触发电压：<7V

IPP电流：>25A

IPP对应的钳位电压：<11.5V

这对于汽车电子、工业控制等电源环境复杂的场景尤为重要。

4.3 5V供电时的电平匹配

特别注意： 芯片的通信IO电平为3.3V，而不是电源电压。当VCC为5V供电时：

芯片自身工作正常（宽压设计支持5V）

但UART串口的TXD/RXD信号仍然是3.3V TTL电平

因此，如果主控MCU是5V供电的，需要在串口线上增加电平转换电路，将MCU的5V信号转换为3.3V信号连接到芯片，同时芯片的3.3V输出也能被MCU正确识别。

4.4 DAC输出时的电源滤波

如果产品使用DAC音频输出（而非SPK功放输出），对电源纹波更敏感：

在VCC管脚原有106电容基础上，再并联一颗104电容

可根据实际底噪情况调整小电容参数（102~104）

芯片GND与功放GND分开走线，避免共地回路噪声

五、宽压设计的应用场景

场景一：便携式语音播放器（单节锂电池）

供电：3.7V锂电池，电压范围3.0~4.2V

优势： 芯片直连电池，无需LDO，PCB简洁高效

场景二：USB供电的桌面设备

供电：USB 5V，电压范围4.75~5.25V

优势： 直接挂5V总线，内部稳压到3.3V工作，无需额外降压

场景三：电池与USB双模供电

供电：USB插入时用5V，断开时切到电池

优势： 宽压设计让两种供电方式无缝切换，无需复杂的电源路径管理

场景四：两节干电池供电

供电：AA/AAA×2，电压范围2.4~3.0V

优势： 芯片工作电压下限刚好匹配电池放电终止电压，充分利用电池能量

场景五：汽车/工业电源

供电：5V系统，存在电源波动和瞬态干扰

优势： 宽压范围+TVS管保护，有效抵御电源冲击

六、总结

WT2003HX的2.4~5.2V宽电压设计，解决的核心问题是——让一颗芯片适应尽可能多的供电环境。

应用优势	一句话总结
简化电源设计	省掉LDO，少画一套电路
降低BOM成本	少一颗芯片，少几颗电容
兼容多种供电	USB、锂电池、干电池通吃
延长续航时间	电压下限低至2.4V，榨干电池
提升抗干扰能力	宽压余量应对电源波动

选芯片时，宽电压往往不是最吸引眼球的那个参数。但它就像一个默默工作的后勤保障——在产品设计阶段帮你省事，在生产阶段帮你省钱，在用户使用阶段帮设备更耐用。这种“润物细无声”的价值，恰恰是优秀语音芯片设计该有的样子。
