大风覆冰滑坡易倒塔？ 科学测点布置，直击应力高危区域

每年强台风、冬季覆冰、矿区采空滑坡、雨季山体沉降，都会给高压输电铁塔带来不可逆的结构损伤。很多倒塔事故并非突发，而是主材应力缓慢累积、构件松动、微小形变长期发展的结果。

传统人工巡线存在致命短板：周期长、只能晴天作业，深夜、暴雪、大雾极端天气完全无法监测；只能定点肉眼观测，毫米级应力变化、塔身疲劳裂纹根本无法识别；登塔巡检成本高、高空作业风险大，等肉眼看出倾斜，铁塔已临近失稳临界值，极易引发大面积停电、设备损毁重大事故。

针对电网杆塔结构安全运维痛点，输电线路铁塔应力形变在线监测装置，给高压铁塔装上全天候“结构听诊器”，捕捉主材应力、倾斜、振动数据，把倒塔隐患扼杀在萌芽阶段。

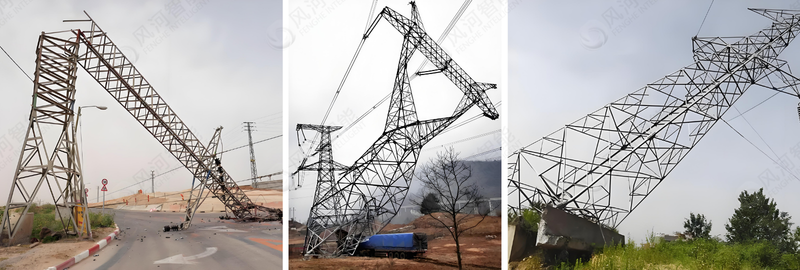

图一 输电线路杆塔倒塔实况

遵循杆塔力学受力规律，精准部署感知点位，不漏判隐藏风险点：

核心监测点位

塔腿主材、塔身变截面、法兰连接节点、横担根部（四大应力集中高发区）；

传感配套方案

每根受力主材布设高精度应变传感器，同点位搭配温度传感器，消除温漂带来的测量误差，数据更精准；

倾角辅助监测

铁塔2/3高度或塔顶水平安装倾角传感器，双点位错开布置，同步监测塔身整体倾斜，交叉验证结构稳定性。

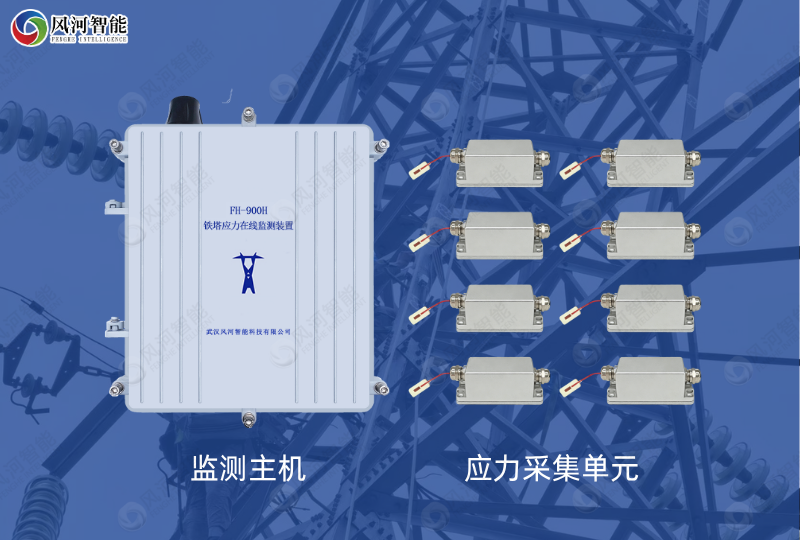

图二 FH-900H输电铁塔应力在线监测装置（可定制）

两大监测目标，覆盖铁塔全部失效诱因

极端工况超限预警

大风荷载、导线大面积覆冰、山体滑坡地基位移，都会瞬间造成塔身主材应力超标，系统实时抓取应力数值，一旦超过预设阈值，立刻推送多级告警，提前安排加固、除冰、边坡治理。

长期疲劳损伤识别

常年风振交变载荷会让铁塔钢材产生疲劳应力累积，肉眼无法察觉微小裂纹；设备持续采集长期应力曲线，通过后台算法分析趋势，提前预判构件开裂、螺栓松动、焊缝脱开风险，实现预防性检修。

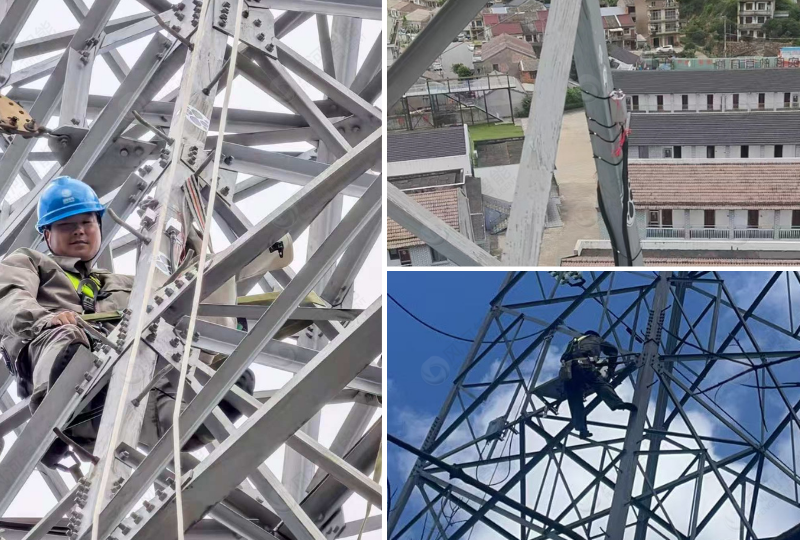

图三 实拍铁塔应力监测装置安装

太阳能一体化免维护，野外长期稳定运行

整套前端由太阳能供电单元、监测主机、应力传感器、倾角传感器组成，一体化工业级防水设计，适配山区、矿区、野外无供电场景：

• 自主太阳能供电：高效太阳能板+大容量锂电池，无光环境可持续续航，无需布线、不用定期更换电池，7×24小时不间断采集；
• 全金属防护主机：IP65防水防尘防腐箱体，内置主控、采集、通信、存储模块，集成度高，抗强电磁干扰；
• 双传感融合采集：4路应力应变通道+ 1路倾角通道，RS485稳定传输，支持焊接 / 胶粘两种现场安装方式，适配不同铁塔施工条件；
• 多模式远距离通信：4G/5G全网通、LoRa、OPGW光缆、北斗短报文多通信可选，偏远无手机信号山区线路，依靠北斗短报文稳定回传数据。

数据可视化，运维闭环管理

后端智慧管控平台打通采集-传输-分析-预警-报表全流程，电脑、手机均可随时登录查看：

• 实时数据曲线：应力、温度、倾角实时动态曲线图，每一秒受力变化直观可见；
• 完整历史数据库：长期存储全周期监测数据，支持按时间、杆塔编号检索历史数值；
• 智能阈值告警：应力突变、倾斜超标自动弹窗、短信双告警，精准定位故障杆塔GIS地理位置；
• 多功能运维工具：数据一键导出、年度/月度安全报表自动生成、杆塔台账管理、应急处置预案调取；
• GIS全景地图：所有杆塔点位地图可视化，单塔点击即可查看实时监测数据、现场照片、告警记录。

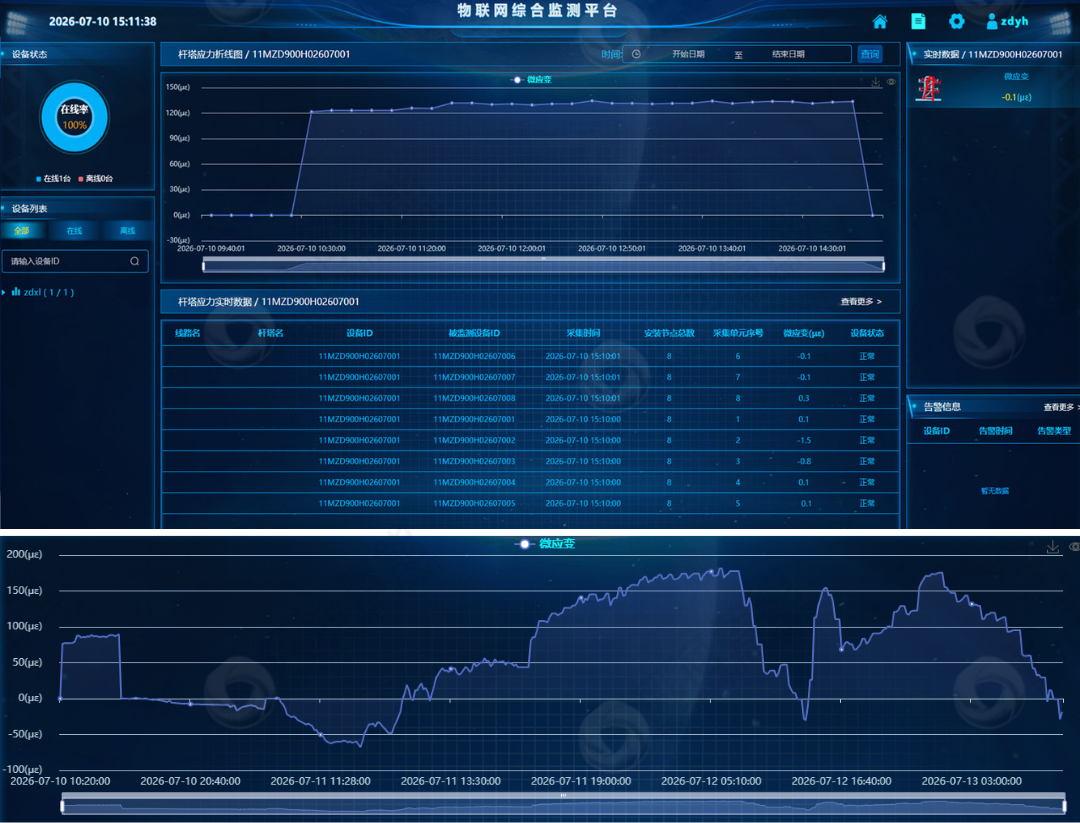

图四 后台界面实时显示铁塔受力曲线

系统完整工作流程

太阳能板持续给锂电池供电→传感器同步采集主材应力、塔身倾斜数据→监测主机完成数据处理、协议封装→通过4G/北斗等通信上传云端平台→后台算法智能解算、对比安全阈值→异常数据实时推送告警，运维人员远程研判、现场处置，形成完整安全管控闭环。

适用场景

220kV/500kV高压、特高压输电铁塔、矿区采空区线路、沿海台风多发区域、冬季覆冰山区、滑坡地质风险段、跨江河重点杆塔、无人值守偏远输电廊道。
