PCB天线已经放在板边为什么装壳后还是失谐

射频PCB · 板载天线 · 净空

板载天线与周围铜、器件和结构件共同工作，净空必须按系统管理

PCB 天线放在板边只是起点。天线周围所有相关层的铜皮、走线、器件、电池、外壳、线缆和人手，都会改变电磁环境。净空应贯穿规定层并保持结构稳定，最终匹配必须在完整装配状态下验证。

同一块无线板，裸板测试时连接正常，装上电池和外壳后，距离变短、吞吐下降或频点偏移。Layout 复核时，顶层天线周围明明已经没有铺铜。

问题可能在于净空被理解成了“顶层挖一块白色区域”。板载天线不是孤立的铜线，它与馈线、参考地、周围所有层和整机结构共同形成电磁系统。

一、PCB天线为什么对周围环境敏感

板载天线通过自身电流分布与周围电磁场辐射能量。附近导体、介质和金属结构会改变等效电容、电感、损耗与电流路径，因此可能改变谐振、匹配和效率。

这也是为什么同一段天线走线，放在不同板框、材料、地尺寸和外壳中，不能默认表现相同。参考设计的尺寸只有在相似边界条件下才有意义。

二、净空为什么要看所有相关层

如果顶层天线下方仍有内层地、信号线或电源铜，电场分布就与参考结构不同。所谓净空，通常要按天线或芯片厂商的参考设计，在指定层范围内同时限制铜、走线、过孔和器件。

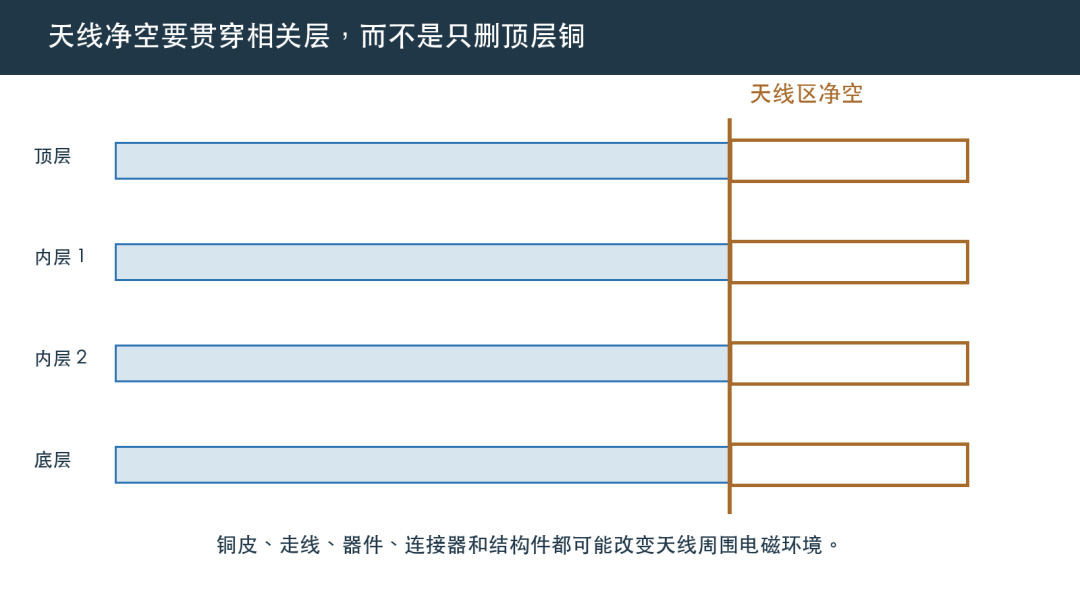

图 1  天线净空应贯穿参考设计规定的相关层（原理示意，非实测结果）

具体净空形状和层数不能凭经验统一规定，必须以目标天线、板厚、材料与厂商指南为准。本文强调的是检查方法：不要只切换到顶层看一眼。

三、为什么装壳后最容易失谐

电池、显示屏、金属支架、屏蔽罩、外壳涂层、连接器和线缆，都会靠近天线建立新的边界。人的手握、桌面和安装姿态也可能改变负载环境。

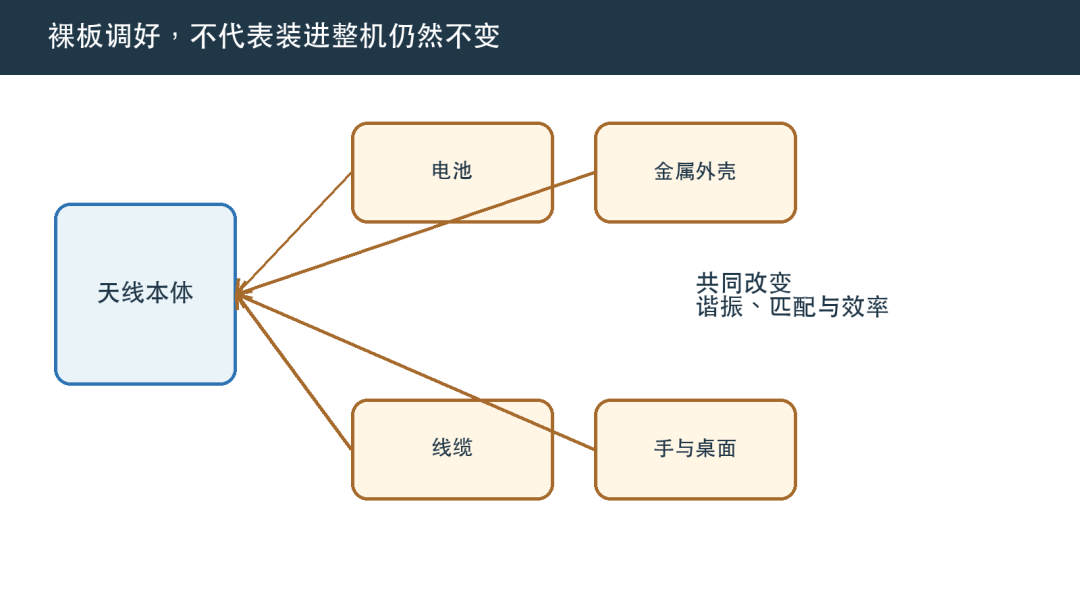

图 2  电池、外壳、线缆与使用姿态共同改变天线环境（原理示意，非实测结果）

因此，裸板匹配只能作为阶段结果。最终调谐应在量产结构、典型线缆和代表性使用姿态下复测；如果机械结构还在变化，过早冻结匹配值风险很高。

四、馈线和参考地也是天线的一部分

从射频芯片或匹配网络到天线馈点的走线，需要保持受控阻抗和连续参考。馈线过长、跨分割、经过密集过孔区或突然改变周围铜环境，都可能在天线之前先引入损耗与失配。

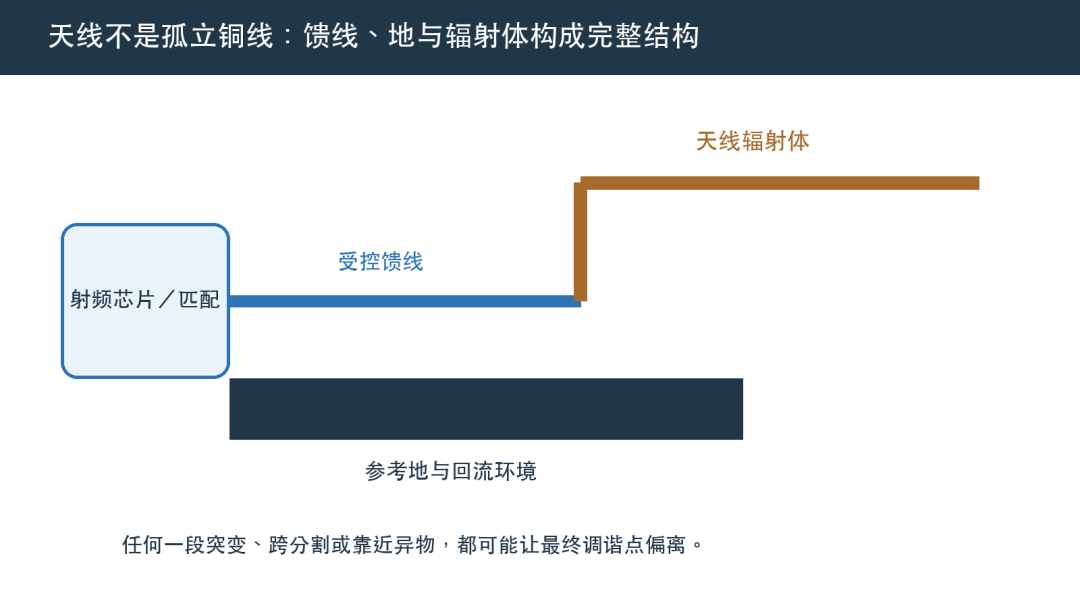

图 3  馈线、参考地与天线辐射体构成完整结构（原理示意，非实测结果）

地馈点、回流过孔和匹配器件布局同样关键。匹配网络应靠近规定位置，并为测量与调试保留可控结构，不能把它当作任意摆放的几个小器件。

五、从Layout到整机调谐，用这5步

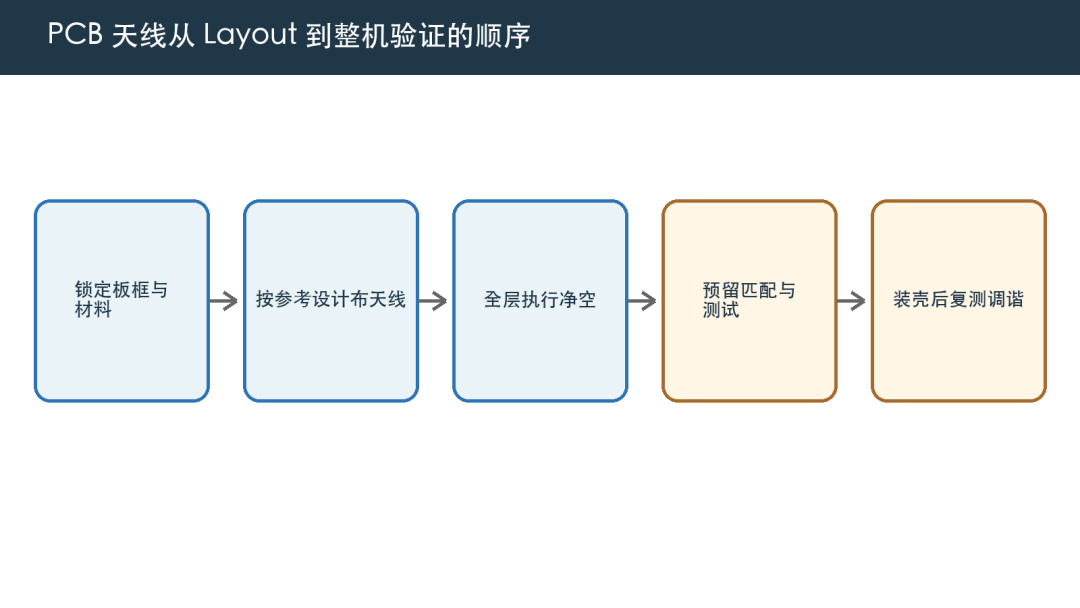

图 4  PCB 天线从 Layout 到整机验证的顺序（原理示意，非实测结果）

1.锁定板框、叠层、材料、地尺寸与外壳边界，确认参考设计适用条件。

2.按天线或芯片厂商指南布置辐射体、馈线、地馈点与匹配网络。

3.在所有指定层执行净空，并检查器件、过孔、走线和铜皮没有越界。

4.预留射频测试与匹配位置，避免调试时用长飞线破坏原结构。

5.在完整装配、典型线缆和代表性姿态下测回损、效率或系统指标，再完成最终匹配。

六、3个常见误区

·天线放板边就自动正确：板边只是常见位置，仍需满足地、净空和结构要求。

·顶层不铺铜就是净空：内层、底层、器件和机械件都可能进入场区。

·匹配电容能修复任何问题：匹配只能在一定范围调整阻抗，无法补救严重的辐射效率和环境问题。

工程判断：PCB 天线的净空是一个贯穿层叠与整机结构的电磁边界，不是顶层的一块空白。最终性能必须在完整装配状态下验证，不能用裸板结果代替。

写在最后

下一次天线装壳后变差，先别急着反复换匹配电容。把裸板与整机叠在一起看：天线周围新增了哪些铜、金属、介质和线缆？

当天线环境保持可控，匹配才是最后的微调；环境不断变化时，调出来的数值也很难稳定复用。
