变频器输出侧电流传感器选型指南：从能效标准到工程实践

2026年变频器强制能效标准正式落地，0.75kW以上变频器最低运行效率门槛提升至98.2%。与此同时，SiC功率器件在变频器中的应用占比持续提升，开关频率从传统IGBT的10-20kHz提高到30-50kHz。这两大趋势对变频器输出侧电流传感器提出了新的技术要求。



本文从工程实践角度，梳理变频器输出侧电流传感器的选型要点。



为什么输出侧电流检测如此重要？



变频器输出侧电流检测是矢量控制的基础。在矢量控制模式下，变频器需要实时获取三相电流的幅值和相位，完成磁链观测、转矩解耦和速度调节。



误差传递链路：



• 传感器测量误差 → 控制算法输入偏差
• 电压矢量计算偏差 → 电机转矩偏离指令值
• 轻载时转速波动，重载时可能触发过流保护



在系统节能场景下，电流检测的延迟或失真还会导致变频器对负载变化响应滞后，电机偏离最高效率运行区间。



SiC器件对传感器带宽的硬性要求



SiC功率器件的核心优势在于高开关频率。当开关频率从20kHz提升到50kHz时，对传感器带宽的要求也随之提升。



工程经验公式：传感器-3dB带宽 ≥ 开关频率 × 5~8



开关频率	所需传感器带宽
20kHz（传统IGBT）	100-160kHz
30kHz（SiC入门）	150-240kHz
50kHz（SiC高频）	250-400kHz

方案对比：开环霍尔 vs 闭环霍尔 vs 分流器



特性	开环霍尔	闭环霍尔	分流器
精度	±1%	±0.5%	±0.1%
带宽	250kHz	200kHz	>500kHz
隔离	有	有	无
插入损耗	极低	极低	较高
成本	中	高	低
体积	小	大	小



开环霍尔在精度、成本、体积和带宽之间取得了较好的平衡，是中低压变频器输出侧电流检测的常用选择。



AN3V PB55系列工程选型参考

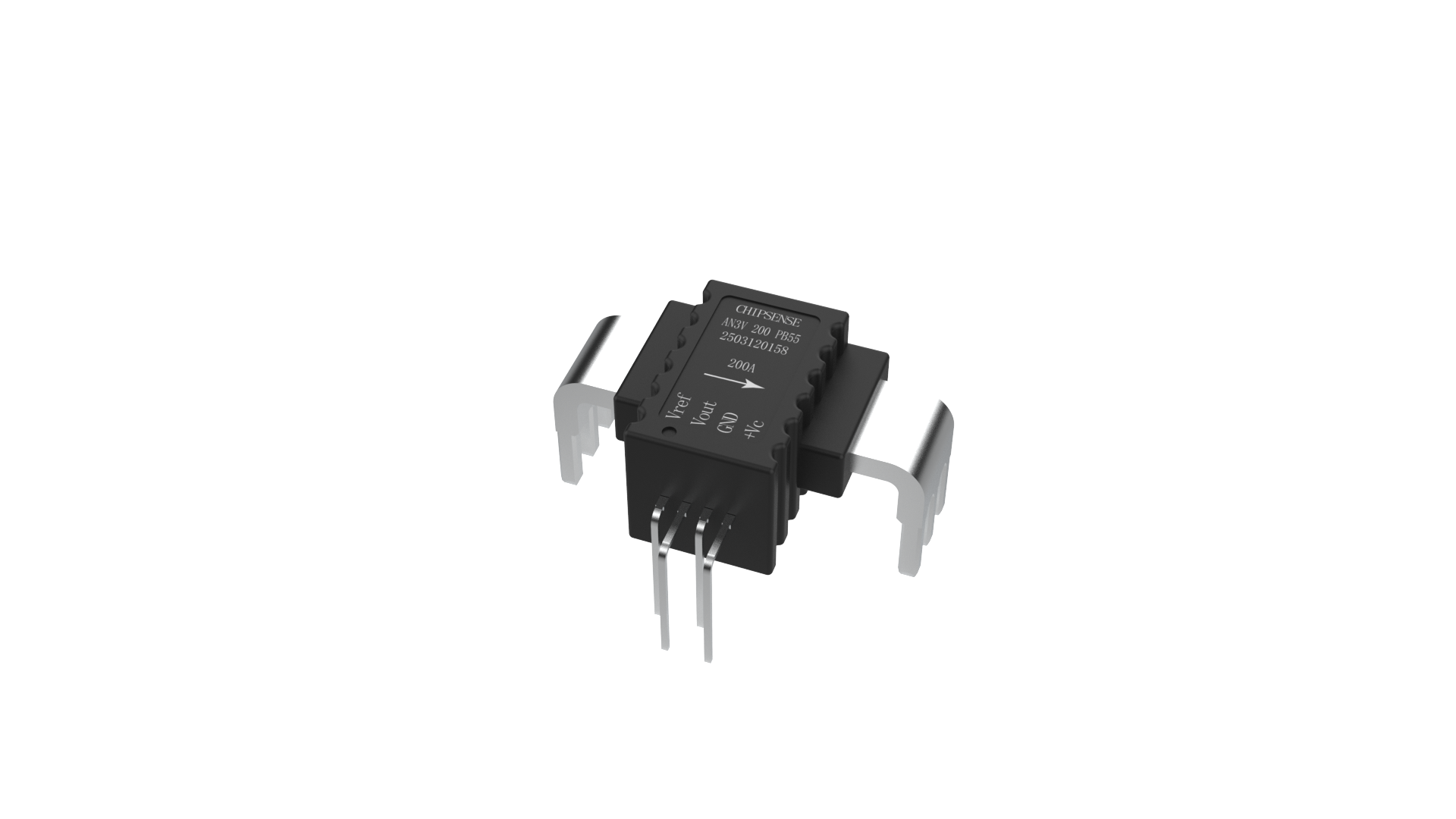

以芯森AN3V PB55系列为例，这是一款量程覆盖80A~200A的开环霍尔电流传感器：



核心参数



参数	数值	工程意义
精度	±1%	满足矢量控制要求
响应时间	2.5µs	能在单个控制周期内完成采样
带宽	250kHz	覆盖SiC器件高频谐波
隔离耐压	4.3kVrms	600V系统加强绝缘
供电	单电源5V	简化电源设计
原边电阻	0.21mΩ	低插入损耗



型号选择建议



型号	量程	灵敏度	适用场景
AN3V 80 PB55	80A	10mV/A	小功率变频器，ADC信噪比优先
AN3V 100 PB55	100A	8mV/A	通用场景平衡选择
AN3V 120 PB55	120A	6.667mV/A	中等功率应用
AN3V 150 PB55	150A	5.33mV/A	较大功率应用
AN3V 180 PB55	180A	4.44mV/A	大功率应用
AN3V 200 PB55	200A	4mV/A	大功率，带宽优先





选型原则：传感器额定电流建议为电机额定电流的1.2~1.5倍，留出过载裕量。



温度漂移补偿



参数	全温范围（-40°C~105°C）最大漂移
零点输出电压	6mV
增益误差	±1.6%





建议在控制算法中加入温度补偿，或在变频器设计阶段做好散热管理。



输出噪声与滤波



AN3V输出噪声范围：1.7~9mVRMS（因型号而异）。高分辨率电流控制场景可能需要配合低通滤波，但滤波器截止频率需要权衡：



• 截止频率太低 → 相位延迟，影响动态响应
• 截止频率太高 → 滤波效果不足



应用场景适配



应用场景	核心需求	推荐型号	选型理由
风机水泵	全范围线性度	100A~150A	覆盖典型电机功率范围
机床主轴/伺服	带宽+低噪声	200A型	1.7mVRMS低噪声
矿井提升机	可靠性+耐高温	120A~180A	-40°C~105°C全覆盖



总结



变频器强制能效标准和SiC器件普及正在重新定义输出侧电流检测的技术要求。开环霍尔方案在成本、体积、带宽和响应速度之间提供了良好的平衡，AN3V PB55系列250kHz带宽、2.5µs响应、5V单电源的设计能够适配这一技术趋势。选型时需要根据电机功率、控制精度要求和应用场景特点综合考虑。
