射频移相器在相控阵天线中的作用

在射频微波系统中，射频移相器是重要组件，用于改变双端口网络的传输相位角，并对雷达的相控阵天线、方向可控的通信链路以及高线性度放大器的消除环路的每个元件的相对相位进行控制。今天我们来说说射频移相器在相控阵天线的应用。
一、射频移相器
射频移相器是一种能够改变射频信号相位而不改变其幅度的无源或有源器件。其工作原理是通过改变信号传输路径的电气长度或反射路径来实现相位偏移。常见的类型包括数字移相器、模拟移相器等。
射频移相器的关键指标主要包括工作频带、相移量、相位误差、插入损耗和插入波动、电压驻波比及开关时间和功率容量。

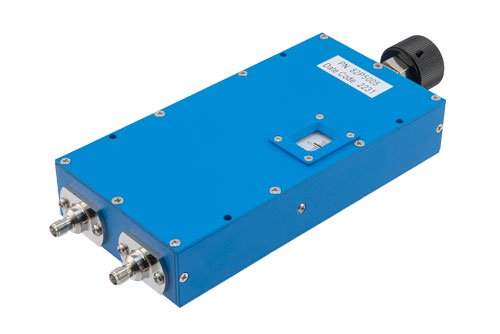

可调移相器，DC 至 4GHz，每 GHz 60 度可调相位 和 SMA

二、相控阵天线波束控制
相控阵天线是由多个辐射单元按一定规律排列组成的阵列。其波束控制的核心原理是通过控制各辐射单元之间的相位差来改变波束指向，这一关系可通过波束偏转公式 = (/ (2d)) 来表达。在实际系统中，移相器安装在每个天线单元的馈电链路中，负责提供可精确控制的相位偏移。相比于数字波束成形（DBF），基于移相器的模拟或混合波束控制方式在硬件成本和功耗上具有不同的工程考量。
三、射频移相器对相控阵性能的影响
移相器的性能直接决定了相控阵天线的最终表现。首先是相位精度，相位误差不仅会导致波束指向偏差，还会引起旁瓣电平升高。在实际应用中，当相位误差达到10°时，旁瓣电平通常会抬升约3dB。其次是插入损耗，移相器的损耗会直接累加到馈电网络中，从而降低天线的有效增益。
移相器的工作带宽限制了相控阵的有效扫描带宽。对于数字移相器而言，其切换速度决定了波束跳变速率，这对雷达的多目标跟踪和通信系统的跳频性能至关重要。在实际应用中，可选择像Pasternack射频移相器产品，其其相位精度和插入损耗指标在同类产品中表现较为稳定，非常适合用于相控阵单元模块的集成验证。
总之，射频移相器在相控阵天线波束控制中处于核心地位，其性能指标直接制约着整个雷达或通信系统的效能。随着GaN器件和MMIC（单片微波集成电路）技术的不断成熟，未来的移相器将在集成度、功率容量和高频性能上迎来新的突破，为相控阵系统的进一步小型化和高性能化提供坚实的硬件基础。
