谷景科普：贴片电感图片怎么看？

面对电路板上密密麻麻的微小元件，如何从外观上快速识别贴片电感？本文从颜色、标记到测试方法，为您梳理一份实用的看图指南。
在电子电路的设计与维修中，贴片电感是一种常见的被动元件。由于它与贴片电阻、贴片电容在外观上较为相似，不少工程师和爱好者在面对实物图片或电路板时，容易产生混淆。那么，查看贴片电感图片时，可以从哪些细节入手进行判断？

一、 从外观特征初步判断

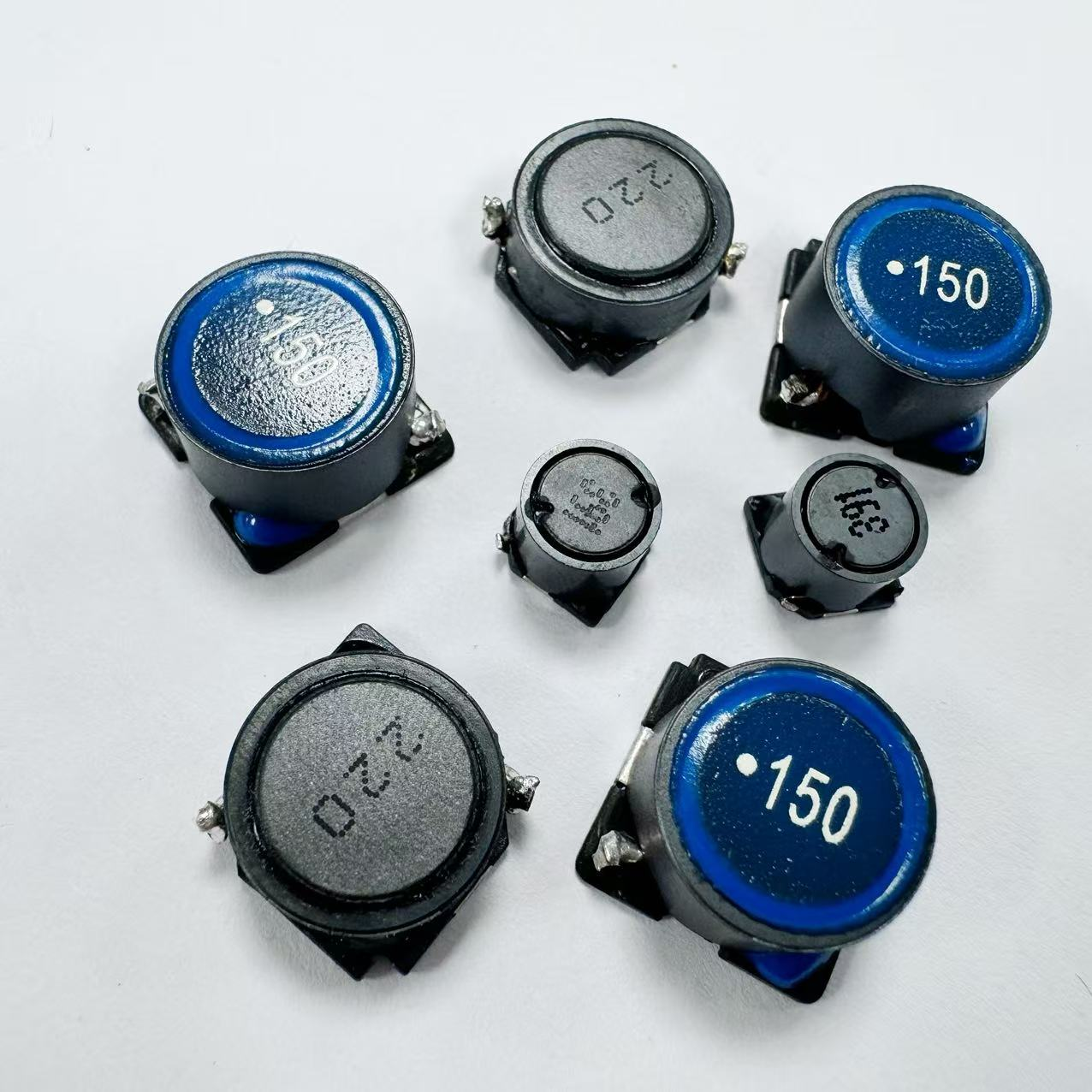

在查看贴片电感图片时，可以首先关注元件的颜色和外形。
颜色观察是一个直观的切入点。通常，黑色的贴片元件往往是电感，而普通贴片电容多为灰色、青灰色或淡黄色。此外，电感的外形有时呈现多边形或圆形，而电阻基本以长方形为主；如果图片中的元件外形具有明显的圆形特征，初步判断为电感的可能性较大。
二、 解读本体上的标识代码
贴片电感表面通常会印有代码，这是解读其参数的关键。在查看清晰的产品图片时，可以留意这些字符。
常见的标注方式包括直接标注法和数字代码法。例如，标识为“4R7”表示电感量为4.7μH，“R”起到小数点的作用；而“101”则表示10×10¹ = 100μH。此外，了解厂商的命名规则有助于快速识别系列，例如谷景电子的功率电感常以“GCD”开头，一体成型电感以“GSHM”开头。
三、 利用测量与结构辅助验证
如果只凭外观和代码仍有疑问，可以通过测量或了解内部结构来确认。
在电路中，贴片电感通常阻值较小，且不像电容那样具有明显的“充放电”现象，使用万用表测量时指针不会出现来回偏转。从结构上讲，剖开元件看内部，具有线圈结构的即为贴片电感。
四、 关于谷景电子的技术支持
面对种类繁多的贴片电感型号与标识体系，选择有经验积累的厂商可以降低沟通成本。苏州谷景电子在电感领域拥有超过23年的制造经验，其产品体系涵盖从磁材选型到成品测试的多个环节。针对常规型号，谷景电子常备库存并提供快速样品支持；对于有特殊参数需求的客户，技术团队也可根据应用场景提供定制化的电感方案。
当您对手中的贴片电感图片识别存有疑问时，不妨参照上述方法进行初步判断。
