本期致真精密仪器测样案例,采用Atom Edge Pro 多功能原子力显微镜,搭配原位光照 KPFM 开尔文探针力显微模块,同步完成 ZnIn₂S₄光催化薄膜三维形貌成像与光照前后表面电势原位对比测试,从纳米尺度直观揭示薄膜微观结构与光生电荷分离、迁移规律。

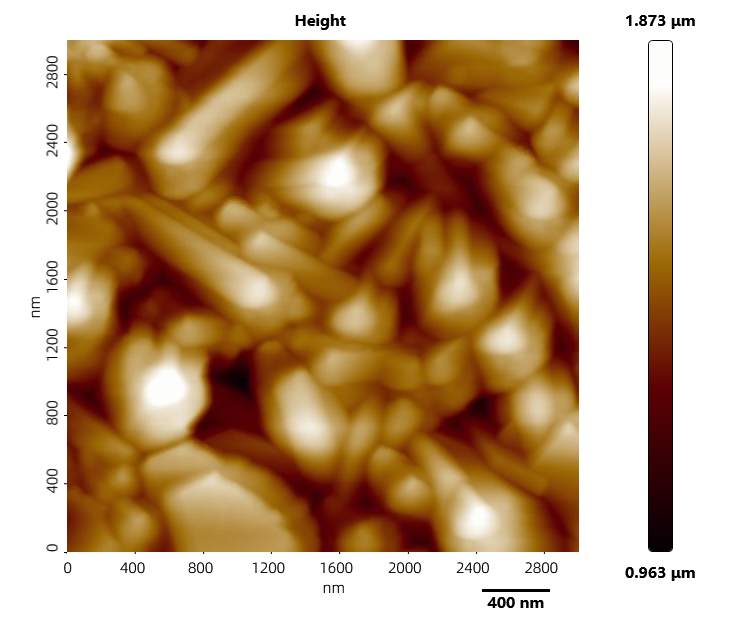

▲图a ZnIn₂S₄薄膜AFM形貌图
形貌表征
ZnIn₂S₄薄膜由棒状晶粒相互堆砌构成,晶粒直径尺寸分布于数百纳米尺度,薄膜表面呈现明显的三维凹凸起伏结构。

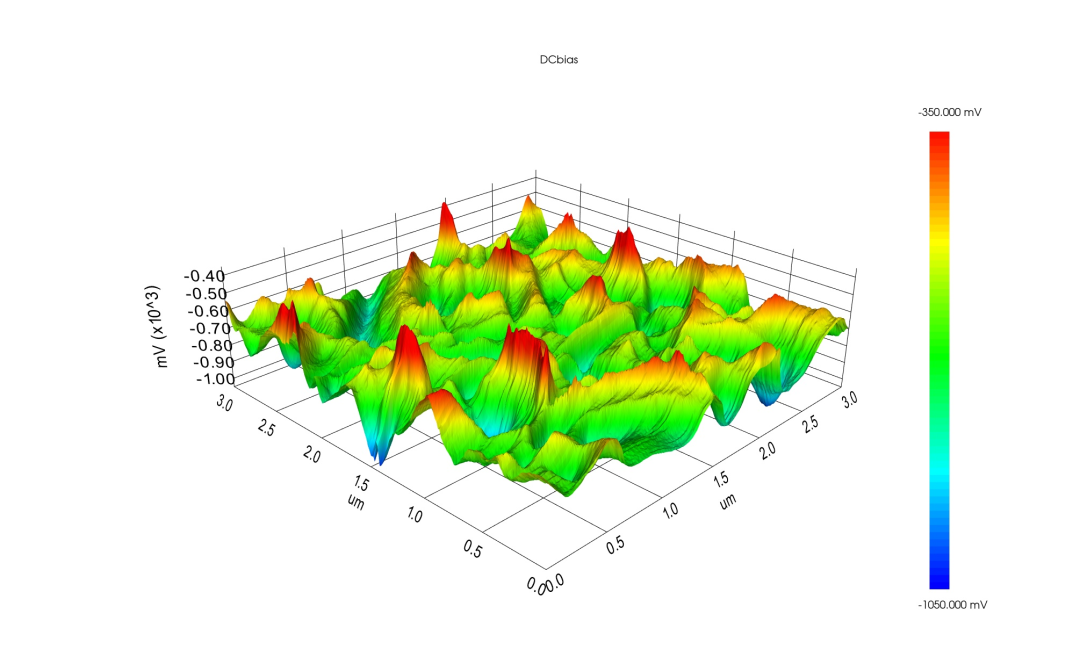

▲图b ZnIn₂S₄薄膜氙灯光照前的表面电势图

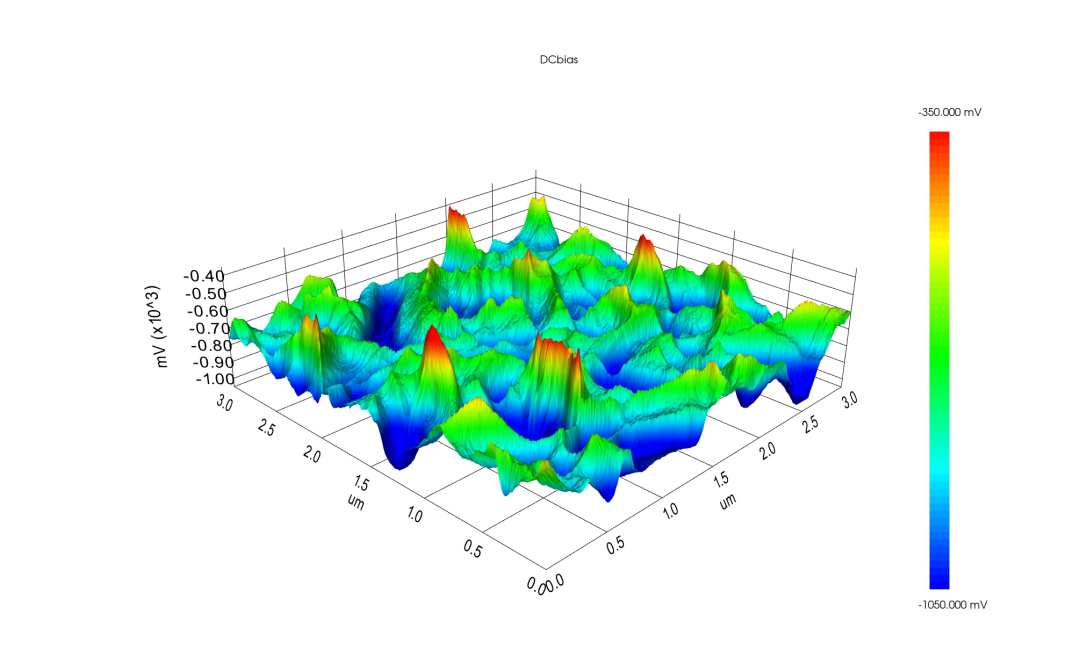

▲图c ZnIn₂S₄薄膜氙灯光照后的表面电势图
表面电势表征
测试结果显示,光照后样品整体表面电势发生明显正向偏移,负电势区域占比显著下降,中高电势区域占比提升,且表面电势的空间对比度增强。
机理剖析
该现象源于ZnIn₂S₄受光激发产生光生载流子,载流子在材料表面发生分离与重新排布,改变局域接触电势差,直观体现材料的光生电荷分离能力与光电响应性能。
致真精密仪器Atom Edge Pro的KPFM 具备高灵敏度原位表征优势,可精准追踪光生电荷的迁移行为。结合薄膜微观形貌与表面电势的耦合分析,揭示了薄膜表面微观结构和光电响应性能之间的内在关联,为深入阐释其光催化作用机制提供直接实验支撑。
| 仪器和参数 | |
| 样品名称 | ZnIn₂S₄薄膜 |
| 测试机型 |
Atom Edge Pro 多功能原子力显微镜 |
| 功能模式 | 开尔文探针力显微镜(KPFM) |
| 探针型号 | NSC18/Pt |
| 扫描区域 | 3 μm × 3 μm |
| 扫描分辨率 | 256 × 256 |
科研价值
1.直观表征光生电荷的分离行为与表面分布特征,为光生电荷转移机制分析提供实验依据。
2.半定量表征光生电荷的分离程度与表面电荷积累能力。
3.揭示缺陷、异质结等改性策略对局部电荷行为的调控作用。
4.对比不同材料方案的电势分布,指导高效光催化剂的设计与筛选。
功能应用
1.光催化分解水制氢,将太阳能转化为清洁能源。
2.光催化CO₂还原,转化为甲烷等高附加值燃料。
3.降解有机污染物,净化水体。
4.还原重金属离子(如Cr(VI)还原为Cr(III)),降低毒性。
5.光催化有机合成及H₂O₂生产等其他应用。
