交流充电桩面临的浪涌、静电风险以及解决方案

交流慢充桩（7kW 为主）一边对接 220V 市电电网，一边通过充电枪连接车载 OBC 充电机、整车 VCU、BMS。整机分为强电功率回路（L/N/PE）、控制信号回路（CP/CC 导引）、人机交互（触控屏、按键）、通讯（CAN/4G/WiFi）四大区域，浪涌与静电会沿不同路径入侵，轻则功能紊乱，重则烧毁充电桩与车载电控，国标 GB/T 17626、NB/T 33002 强制规定抗扰指标。

一、浪涌（雷击 / 电涌）风险

1. 浪涌产生源头

1. 雷电浪涌（最致命）
   直击雷概率低，感应雷占 90% 以上。户外充电桩、车库长距离电源线如同天线，附近 2km 内雷击会通过电磁耦合在相线产生 1.2/50μs 高压浪涌；长三角、华南多雷区感应浪涌电压极易突破 4kV。地下车库密集电缆会叠加感应过电压。
2. 电网操作过电压
   小区变压器分合闸、大功率空调 / 空压机启停、配电箱空开通断，产生重复性开关浪涌；小区配电老化、零线漂移会持续性叠加瞬态高压。
3. 负载投切扰动
   多台充电桩群充同步启停，回路电流剧烈跳变，线缆电感产生反向电压尖峰。

2. 国标强制浪涌测试等级（GB/T 17626.5）

1. 交流电源端口：共模 ±4kV、差模 ±2kV（1.2/50μs）
2. CP、CC、CAN 等信号线：±2kV 浪涌
3. 波形：电压 1.2/50μs、电流 8/20μs，商用桩要求冲击后可正常工作，不可永久损坏

3. 浪涌入侵路径与损坏后果

（1）交流强电回路（L/N/PE）

入侵路径：市电进线→EMI 滤波→开关电源、继电器、主控供电板

故障现象：

• 保险熔断、整流桥、开关电源 MOS 管击穿，整机无法上电；
• 压敏电阻炸裂、PCB 铜箔过流烧断；
• 接地不良时浪涌窜入 PE 线，顺着充电枪传导进车，击穿车载 OBC 电源端口、BMS 采样芯片，甚至伤及动力电池采集板。

（2）CP/CC 导引信号线（最容易误保护）

交流充电依靠 CP（控制导引）、CC（连接确认）实现车辆握手、电流限流、急停判断。浪涌耦合进细线：

• CP 电压被浪涌抬升，充电桩判定车辆故障，频繁跳枪、停止充电；
• CC 误识别枪头脱落，充电反复启停；
• 主控 MCU IO 口被高压击穿，整车无法识别。

（3）通讯线路（CAN、4G）

CAN 总线浪涌干扰导致报文乱码：BMS 和充电桩通讯中断、功率限制异常、计费错乱；4G 模块射频口被浪涌打坏，联网失败。

二、静电 ESD 风险

1. 静电产生原因

干燥秋冬、北方低湿度环境最严重；人体触摸金属枪头、触控屏、外壳金属件；插拔充电枪摩擦绝缘层产生摩擦静电；车库化纤地毯、轮胎摩擦车体积累静电荷，充电枪对接瞬间静电泄放。
国标 ESD 要求：接触放电 ±6kV，空气放电 ±8kV；家用高端桩常加高等级：接触 ±8kV、空气 ±15kV。

2. 三条静电入侵路径

• 直接接触放电：手摸枪头金属端子、外壳金属、触控屏边框，静电直接导入 PCB 电源 / IO；
• 空气放电：手指靠近屏幕、指示灯缝隙，电弧隔空打到内部走线；
• 耦合串扰：静电在机箱形成电场，干扰附近弱信号线，不用接触即可干扰芯片。

3. 静电典型故障（分模块）

1. 主控 MCU 死机 / 重启

ESD 窜入主控电源、复位引脚，充电桩黑屏、计时清零、充电中途重启，充电进度丢失。

2. CP/CC 信号失灵

静电打在导引线上，充电桩反复识别 “未插枪”，充电断断续续，用户误以为枪线损坏。

3. 触控屏失灵

屏幕触控 IC 受静电干扰，触摸无响应、乱跳按键，屏幕闪屏。

4. 车载端连带损坏

充电枪导通状态下，静电跨接车桩，击穿车载 VCU、CAN 收发器，出现整车报充电故障码。

5. 隐性软故障

静电不会当场烧坏硬件，但造成芯片闩锁效应，长期使用出现偶发故障，故障难以复现排查。

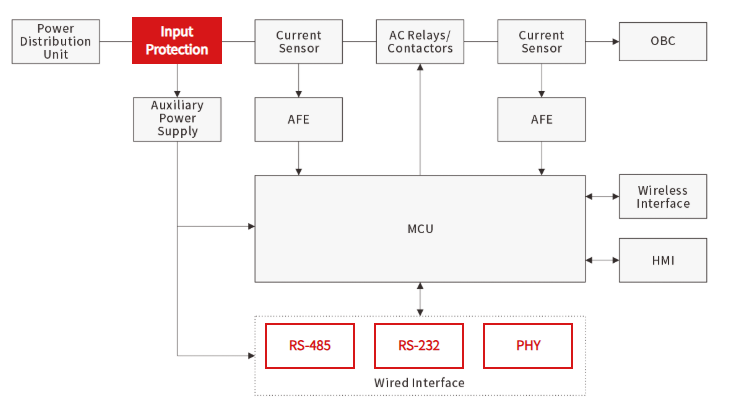

三、Semiware 提出的浪涌和静电解决方案
