SMBJ70A瞬态抑制二极管凭借其70V反向截止电压、600W峰值脉冲功率和亚纳秒级响应速度，被广泛应用于多个领域的电路防护设计中。它的核心作用是在瞬态过电压（如雷击、静电放电、开关浪涌）发生时，将电压钳制在113V的安全水平，保护后端敏感电路。

以下是其在不同领域的具体应用电路设计方案：

⚙️ 工业与通信领域

PLC I/O端口与变频器控制电路保护：工业现场环境恶劣，PLC和变频器易受电机启停等产生的浪涌冲击。SMBJ70A可反向并联于电源或信号线输入端，当浪涌到来时快速导通泄放能量。

RS485/CAN总线通信接口保护：工业通信总线长距离布线易耦合雷击浪涌。在接口处使用SMBJ70A，配合总线收发器的内置保护，可实现有效的ESD和浪涌防护。

电源与新能源系统

48V通信电源与基站电源管理：这是SMBJ70A的典型应用。它被置于电源模块的输入端，抑制电网波动或热插拔产生的瞬态高压，确保基站设备的稳定运行。

光伏逆变器DC侧与储能系统PCS单元：在光伏和储能系统中，直流侧电压较高且易受雷击影响。SMBJ70A可防护光伏面板至逆变器或电池组至PCS之间线路引入的浪涌。

充电桩通信模块保护：充电桩内部的通信模块与外部网络连接，SMBJ70A用于其电源和通信接口，防止雷击和电网扰动造成损坏。

消费电子与通用电路

计算机与I/O接口保护：在计算机主板、外设接口等电路中，SMBJ70A用于保护Vcc总线及各类I/O接口，防止热插拔或ESD造成芯片损坏。

AC/DC电源输入端保护：在各种电子设备的开关电源输入端放置SMBJ70A，可有效吸收来自交流电网的电压尖峰，提升电源的可靠性。

电路设计核心要点

为实现最佳保护效果，设计时需遵循以下原则：

最小化引线电感：SMBJ70A的响应时间为亚纳秒级，为发挥其作用，从被保护线路到TVS管阳极/阴极的PCB走线应尽可能短（建议不超过15mm）。过长走线会引入寄生电感，导致被保护设备实际承受的电压远高于113V的钳位值。

优化泄放路径：浪涌电流的泄放回路面积要小。推荐使用2oz铜厚，并避免走线出现90°直角，以优化高频浪涌电流的路径，降低阻抗。

分级防护策略：在IEC 61000-4-5等更高等级浪涌测试要求下，单级SMBJ70A可能不足以应对巨大的雷击能量。此时应采用分级防护架构：

初级保护：在接口处使用气体放电管（GDT），泄放大部分浪涌电流。

次级保护：在电路内部使用SMBJ70A进行精确钳位，削平GDT动作后剩余的残压。

退耦元件：在两级之间可串联电阻或电感，使初级器件优先动作。

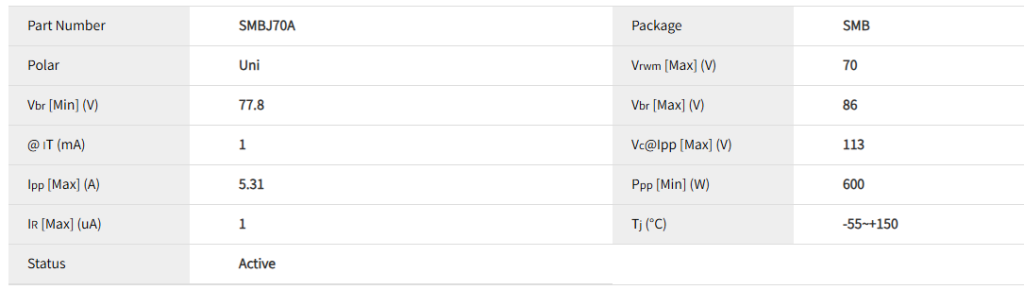

电性参数

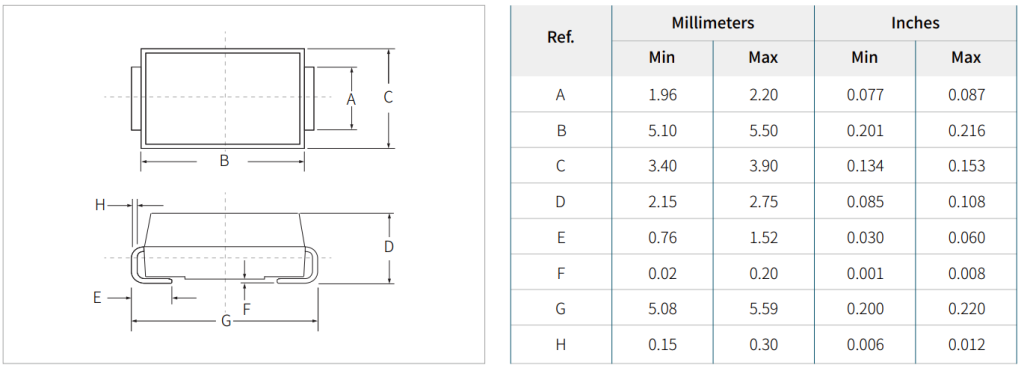

封装尺寸
