家电控制板阻容降压如何升级？芯茂微 LP2178A 宽压 Buck 电源设计指南

免责说明

本文宽压、温升、噪声测试数据均在标准化 25℃实验室环境采集，仅作硬件研发技术交流，文中仅对比不同供电拓扑硬件特征，不评判各类方案优劣。

一、小家电控制板电源设计核心难点

传统小家电大量采用阻容降压获取 5V 控制供电，量产阶段存在四大隐患：

1. 电容耐压余量不足，电网电压波动、雷击浪涌下电容击穿，存在漏电安全风险；
2. 输出电流随输入电压大幅变化，低压工况 MCU 供电不稳，整机程序死机；
3. 外围需要稳压二极管、限流电阻，元器件分散，PCB 占用面积大；
4. 待机损耗偏高，无法满足新版家电能效管控要求，出口认证受限。

二、LP2178A、阻容降压方案、同系列功率型号文字对比

功率输出能力：LP2178A 稳定输出 5V200mA，适配绝大多数家电 MCU、指示灯供电；阻容降压输出电流随电压浮动，无法恒定；同系列升级型号输出电流更大，低成本家电会造成性能冗余。 输入电压适配：LP2178A 原生 85~265V 全球宽压，海外小家电订单可通用；阻容降压仅适配 220V 单市电，低压地区输出大幅跌落。 外围集成特性：LP2178A 内置高压启动电路、峰值电流控制逻辑，无需外置启动电阻、CS 采样电阻；阻容降压需要搭配稳压管、限流、泄放全套分立元件，BOM 数量更多。 耐压安全等级：LP2178A 内置 800V 高压功率管，浪涌耐受能力强；阻容薄膜电容耐压多为 400V，电网尖峰容易击穿失效。 噪声与待机表现：LP2178A 搭载 PFM 轻载变频，空载功耗≤75mW，音频噪声低；阻容降压无开关控制，工频噪音明显，空载损耗更高。 保护机制：LP2178A 集成短路、过流、过温、VCC 欠压全套保护；阻容方案无主动保护，短路直接烧毁前端元件。

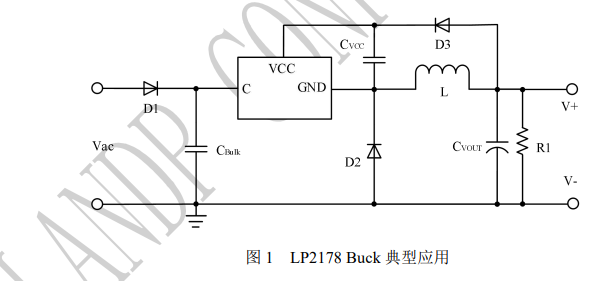

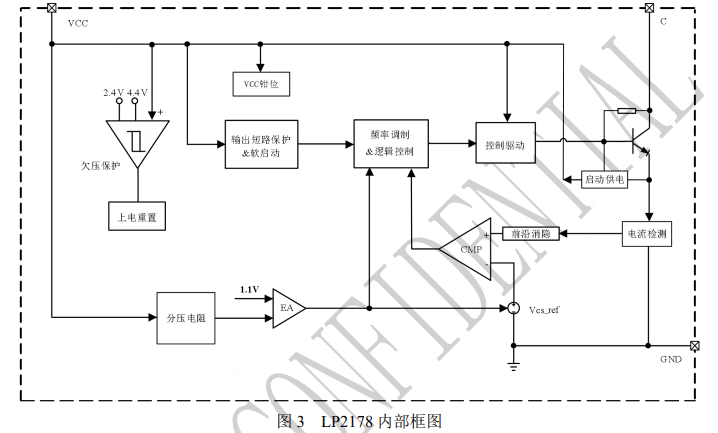

三、LP2178A 极简 Buck 电路设计说明

LP2178A 无需采样电阻与启动电阻，高压交流直接输入芯片，仅搭配电感、输出电容即可输出稳定 5V，单颗芯片替代整套阻容分立器件，PCB 面积大幅缩减，同时消除电容击穿漏电隐患。



四、家电电源量产调试重点事项

1. 85V 低压输出不稳：微调电感电感量，匹配芯片低压峰值电流阈值；
2. EMI 传导超标：功率回路缩小，电感增加吸收 RC 网络；
3. 满载温升偏高：芯片 GND 引脚加大铺铜散热。

五、典型适配应用场景

1. 空气炸锅、电热水壶、电热毯主控 5V 辅助供电；
2. 烟感、燃气报警器、无线门铃小型驱动电源；
3. 原有阻容降压家电产线，需要提升安全等级、满足能效新规升级项目。

六、小家电电源全系列选型区分

5V200mA 低功耗家电控制板，优先选用 LP2178A； 12W 以内隔离充电器次级整流，选用 LP3568BG； 36W 大功率快充次级整流，选用 LP20R100FN 合封同步整流。

文末补充说明：

粤华信科技为芯茂微电子官方一级授权渠道，原厂全套 Buck 标准 BOM、家电参考电路均可同步，小家电电源相关技术问题可在文章评论区交流。
