光纤崩口难发现？这套40-190X显微方案自动对焦、倍率可调，微米裂纹清晰可见

光纤组件作为光通信和精密传感的核心元件，其端面质量直接决定耦合效率和传输稳定性。崩口、裂纹、划痕等微小缺陷即使只有几微米，也可能引起严重的光损耗。

针对这一检测需求，我们基于“变倍镜头+智能相机+平面底光源”的组合，构建了一套可放大40倍至190倍的简易显微成像方案。以下将从系统搭建、操作要点、成像优势及多场景拓展四个维度进行详细解析。







一、系统搭建与组件说明

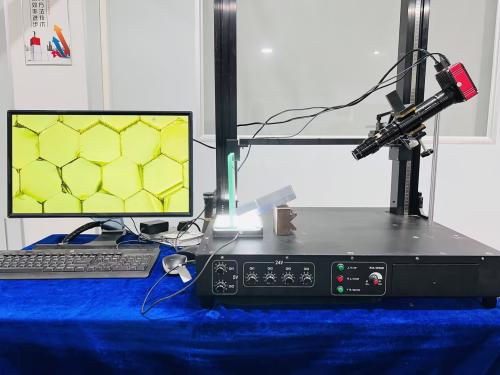

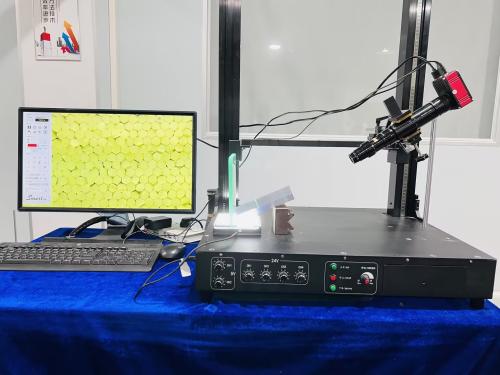

整套方案围绕光学放大与智能成像两个核心搭建，结构紧凑，无需复杂调试。

1. 光学放大链路：主镜头选用6.5倍连续变倍镜头，其原生变倍范围可覆盖较低倍率到较高倍率的连续变化。为实现更大视野与更低起始倍率，在镜头前端加装0.5倍附加镜，使系统综合放大倍率在40倍至190倍之间任意可调。这种组合的突出优点是：查看到整体定位时用低倍，发现疑似缺陷后再旋转变倍环拉近，无需更换镜头，避免了重复装夹与位置偏移。

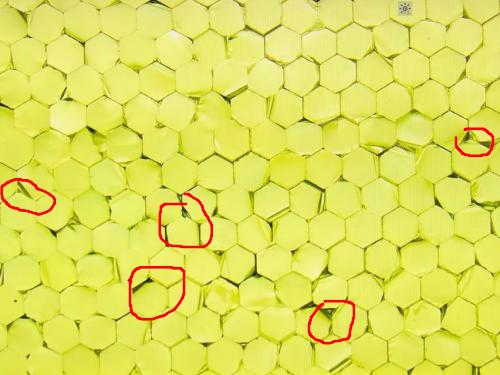

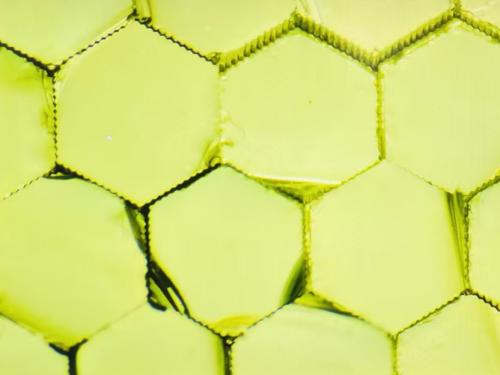

2. 成像与自动对焦：相机采用200万像素智能相机，内置自动对焦算法。光纤端面在更换样本或调整倍率后，往往会产生微小离焦，传统手动调焦不仅耗时，而且因人眼判断差异容易错过最佳焦面。智能相机可在一秒内完成对焦，锁定最清晰的崩口边缘和裂纹纹理，大幅提升检测一致性和速度。
3. 照明方式：选择平面底光源作为背光照明。光纤组件直接放置在光源发光面上，光线从底部透射穿过光纤端面，缺损部分会形成暗区或高亮畸变，与完好区域形成强烈对比。对于透明或半透明的光纤包层与纤芯，底光能清晰勾勒出崩口的轮廓；若检测带有金属件的光纤组件，也可在底光基础上加设环形辅助光源，兼顾表面和轮廓。
4. 图像软件功能：配套显微成像图像系统支持实时1080P预览、一键冻结、局部放大、对比度增强、几何测量等。发现崩口后，可以直接在画面上标注尺寸并保存图像，便于质量回溯与报告生成。







二、操作流程

将光纤组件表面清洁后，放置于平面底光源的载物区域。

• 先将变倍镜头旋至低倍端（约40倍），观察光纤端面整体位置，调整组件使待检区域大致居中。
• 启动智能相机的自动对焦，瞬间获取清晰画面。如果需观察细微崩口，旋转变倍环至更高倍率，相机将自动重新对焦。
• 借助图像系统的测量工具，对崩口宽度、深度进行精确标定，并截图存档。整个单次检测流程可控制在30秒以内。







三、方案优势总结

• 高倍率且连续可调：40倍到190倍连续变倍，覆盖从宏观定位到微观缺陷分析的全过程。
• 智能对焦消除人为误差：自动对焦避免了目视调焦的个体差异，确保每次成像质量稳定。
• 高对比度缺陷凸显：平面底光源使得崩口、缺口等边缘缺陷呈现显著的光学反差，不易漏检。
• 结构简易，部署灵活：无需庞大的金相显微镜或昂贵的电子扫描设备，普通工作台即可搭建，成本可控，维护方便。
• 数字图像可追溯：实时存储带测量数据的图像，符合质量管理体系对可追溯性的要求。





四、应用拓展

• 微型光学元件：如透镜、棱镜的边缘破损和镀膜瑕疵，在底光和变倍系统下同样具有高对比度。
• 精密金属零件：冲压件、连接器端子的毛刺、缺口，结合环形光和底光组合，可以清晰评判。
• 透明材料裂纹：玻璃管、毛细管、透明聚合物件的内部气泡或微裂纹，透射底光能有效显现。
• 在线快速筛查：将系统集成到流水线旁，用自动对焦与图像软件的触发抓拍功能，可大幅提高抽检效率，甚至配合简单治具实现半自动检测。





通过合理的倍率组合与光源匹配，这套“变倍镜头+智能相机+底光”的显微成像方案，不仅能快速解决光纤崩口检测问题，还能向微型零件外观缺陷检测进行横向延伸，以较低投入实现高效的品控闭环。
