飞谱软件在滤波器电磁仿真分析中的应用案例

滤波器，作为射频前端系统的“守门人”，承担着至关重要的选频功能。在日趋复杂的电磁环境中，能够精准地允许目标频段信号通过，同时将干扰信号拒之门外。作为一类高度成熟的微波器件，其综合性能通常由截止频率、插入损耗、纹波、通带带宽、中心频率、时延及阶数等一系列关键指标共同界定。

随着5G/6G通信、卫星互联网等技术的演进，滤波器正朝着小型化、高性能、低成本的方向快速发展。传统的设计方法在面对复杂结构（如异形腔体、高介电常数材料）时，往往面临仿真精度不足、计算效率低下、多物理场耦合难分析等挑战。飞谱Rainbow-FEM3D凭借强大的全波高频电磁仿真能力，为滤波器研发提供了从建模、仿真到优化的全流程解决方案。

本期【飞谱案例】，我们将重点展示如何应用飞谱软件对滤波器仿真分析，从而助力用户攻克滤波器设计难题，实现性能增益。

5分23秒带您跑通滤波器电磁仿真全流程

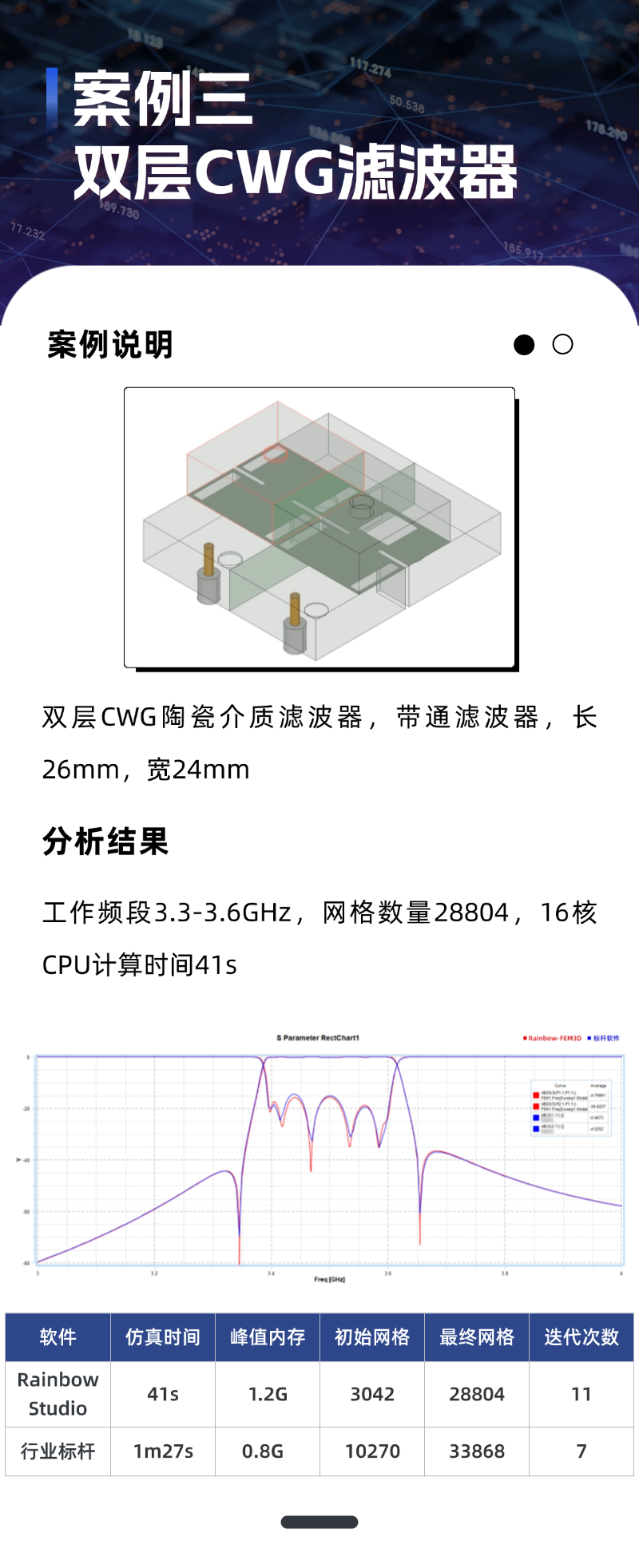

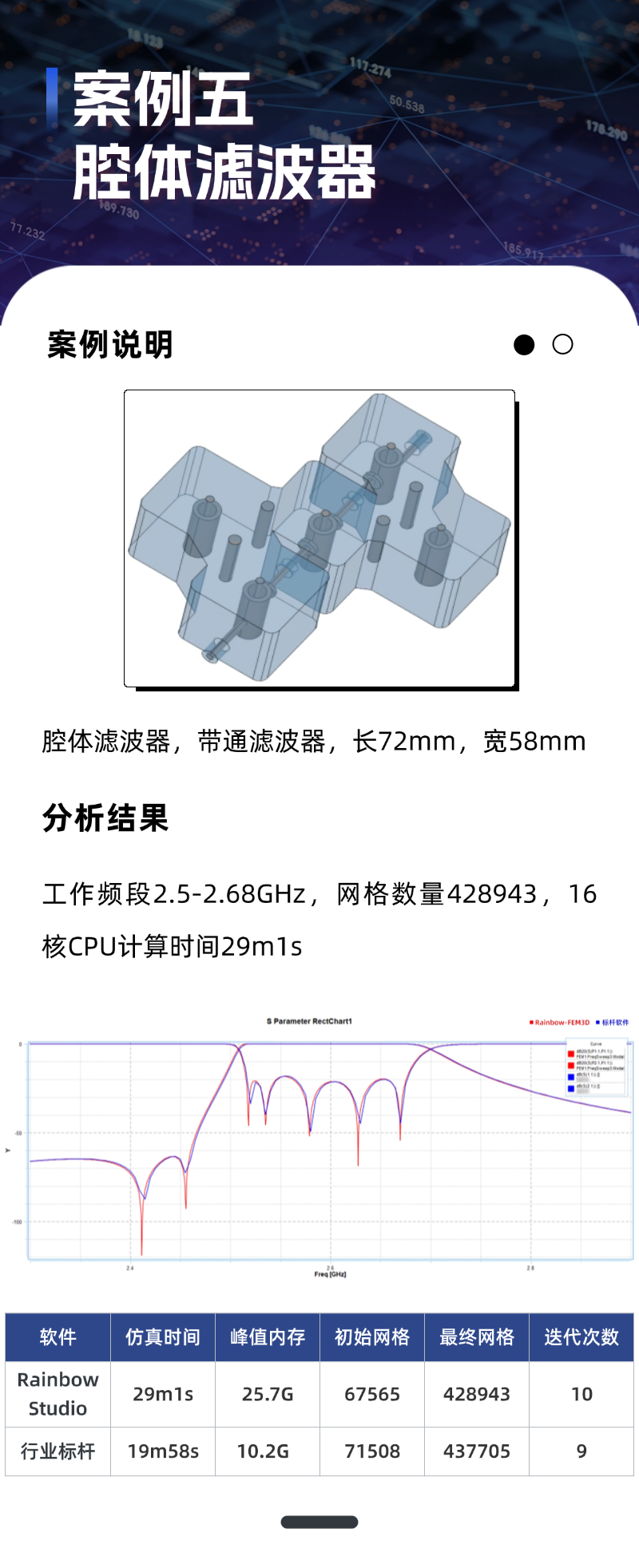

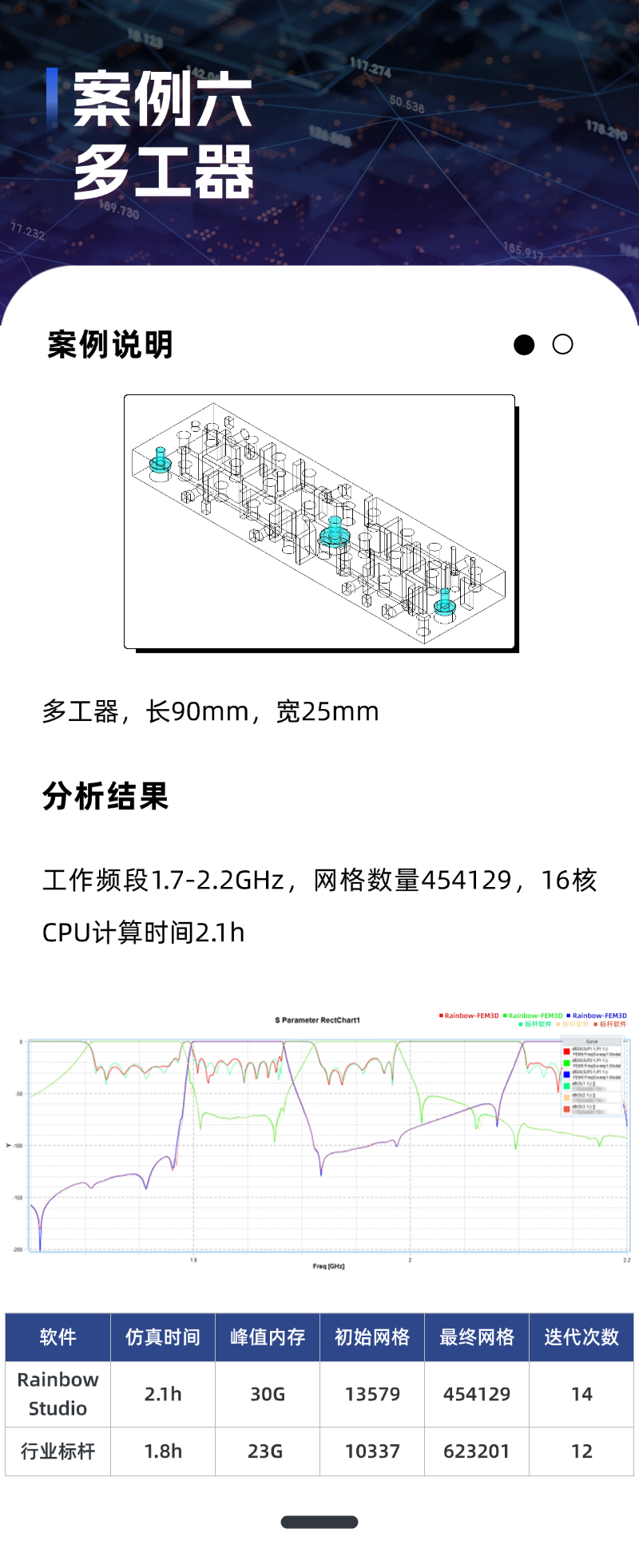

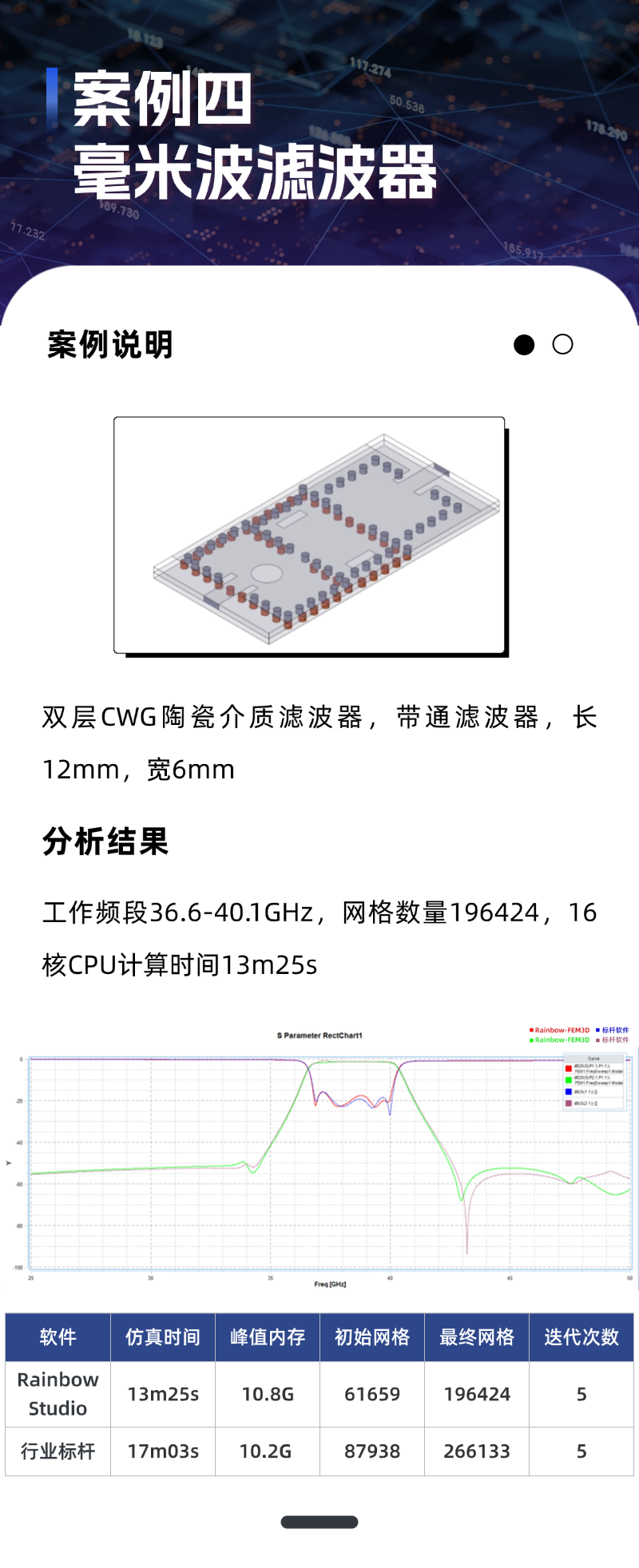

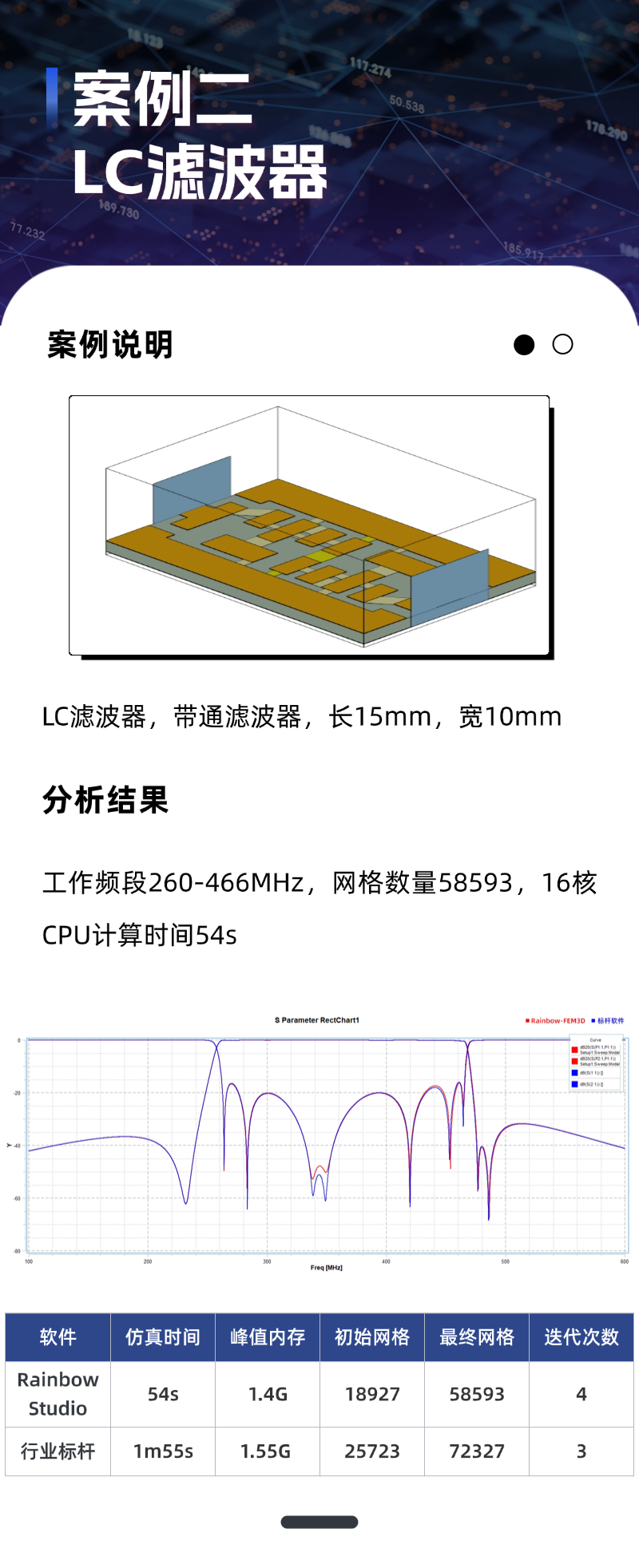

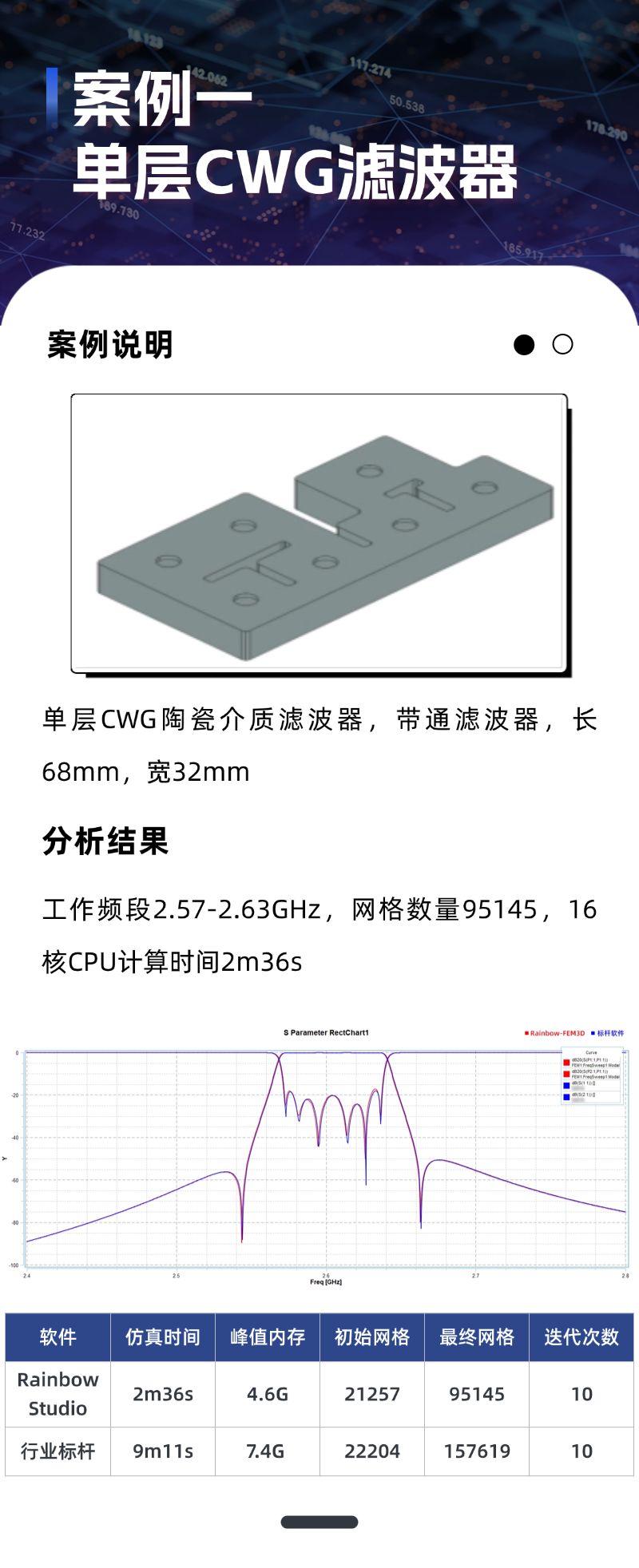

「精度与效率」可兼得，多款案例邀您见证











左右滑动查看全部案例

请查收

滤波器仿真，这些功能很关键

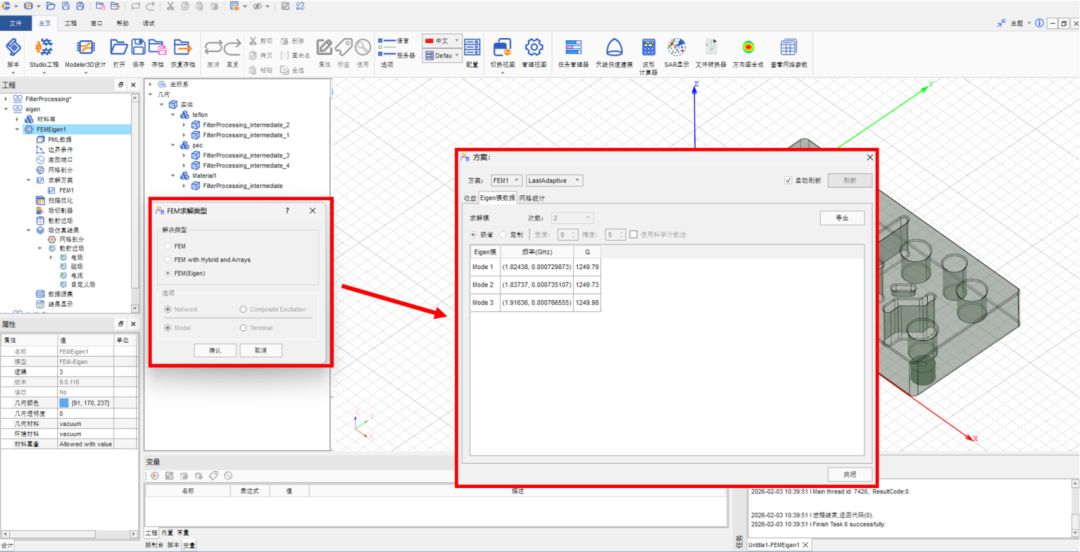

01本征模求解

在滤波器初始设计阶段，本征模仿真直接得到滤波器中每个谐振模式的精确谐振频率、品质因数及电磁场分布，快速评估几何尺寸、材料特性对谐振频率的影响，为调试滤波器带宽、插损和带外抑制提供关键依据。

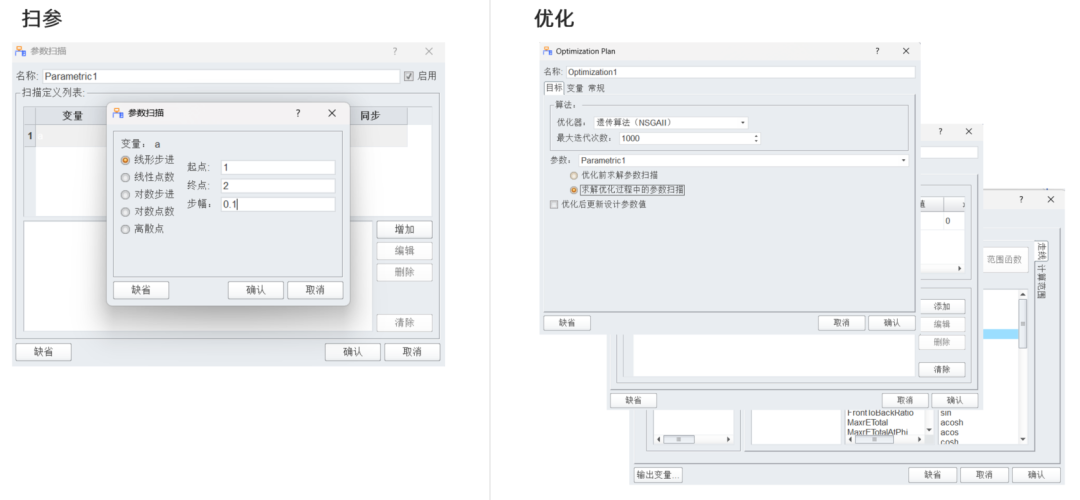

02扫参优化

扫参：通过数值参数化设置，对范围内结果进行仿真分析，从而得到模型几何形状的最优解。

优化：能够通过设置目标值，自动对模型参数进行优化，提高设计效率。

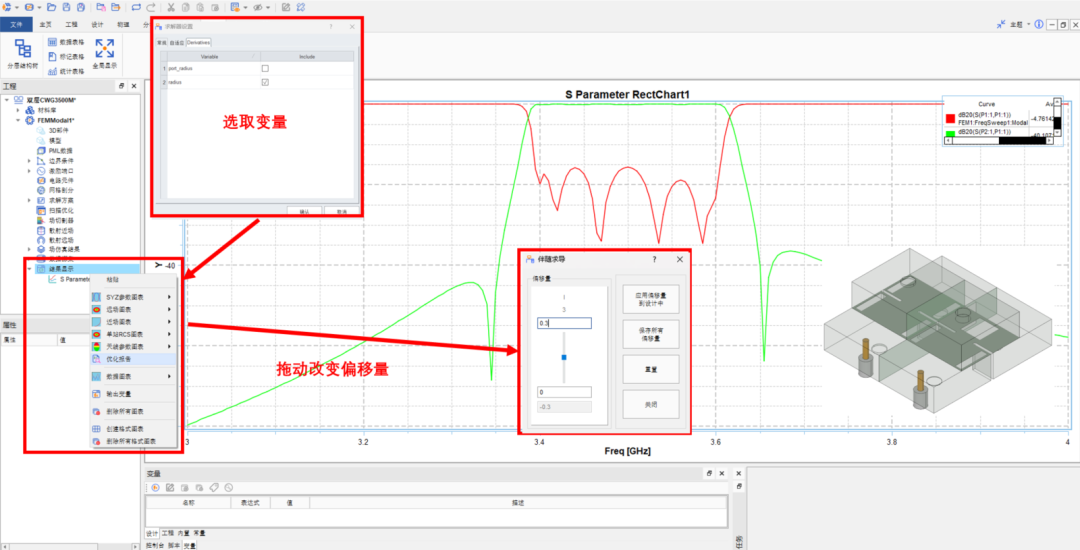

03伴随求导

伴随求导是指预测变量参数小的变化对结果的影响，在求解中直接计算变量参数的偏导数，无须重新仿真。与此同时，模型端口S参数可实时调谐。针对某一变量调谐分析后，设计结果将随之更新。可支持你在调参的同时，实时查看仿真结果的变化。

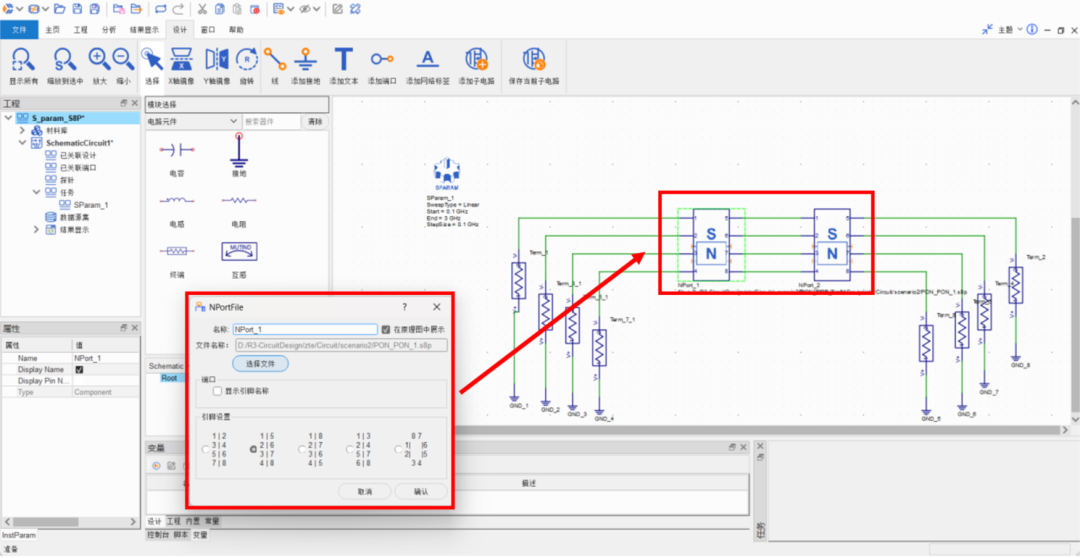

04场路协同仿真

场路协同仿真功能通过将三维全波电磁场仿真与电路仿真结合，实现对复杂系统的精确分析。

飞谱Rainbow-FEM3D愿成为你手边最趁手的电磁仿真工具，让你的每一次仿真都算得准、算得轻松。期待在你的下一个设计项目中，见到它的身影。如需了解更多功能细节或申请试用，欢迎联系我们。
