5V2.4A 适配器线材压降难解决？LS8912E 兼容替换原边反馈芯片

免责声明

本文满载效率、温升数据均在 25℃标准化实验室采集，仅作为硬件研发技术交流；文中仅对比不同拓扑硬件特征，不对各类器件优劣做评判。

一、12W 适配器量产核心难点

1. 5V2.4A 输出电流大，配套 1.5 米长线材时，终端设备供电压降严重，影响充电效率；
2. 切换国产电源芯片时，多数型号不具备同脚位 pin-to-pin 兼容能力，PCB 改版拉长方案开发周期；
3. 传统分立补偿方案需要多颗 RC 器件，狭小适配器内部布线拥挤；
4. 部分原边芯片最大工作频率偏低，轻载啸叫现象明显，外销产品客诉多。

二、LS8912E、传统光耦方案、同系列型号文字参数对比

功率承载能力：LS8912E 额定 12W 输出，标准规格 5V2.4A，适配 90~265V 全球交流输入；传统光耦架构同等功率外围物料数量增加近 40%；同系列 LS8912B 功率上限仅 5W，大电流满载裕量不足。 引脚兼容特性：SOP7 标准封装，引脚排布与市面主流 12W 原边芯片一致，可直接 pin-to-pin 同脚位替代，老 PCB 无需重新改板；光耦反馈器件引脚排布差异大，无法原位替换。 补偿与频率特性：芯片内置 60uA 线损补偿电流，适配长输出线材，最大工作频率 100KHz，调频模式改善轻载噪声；普通原边芯片补偿档位固定，轻载开关频率单一易产生啸叫。 功率管耐压区分：LS8912E 内置 700V 高压三极管，满足常规市电工况；LS8912B 搭载 800V BJT，更适合电压波动大的老旧电网区域。 保护系统配置：集成 VCC 过压 / 欠压、输出开路 / 短路、过温自动恢复全套防护，芯片过温保护典型阈值 138℃，批量老化故障率更低。



三、LS8912E 电路与布线重点说明

3.1 无光耦反激拓扑说明

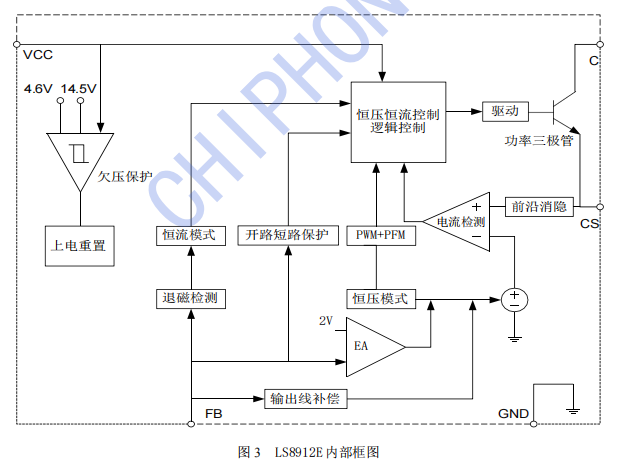

LS8912E 取消次级光耦与 TL431，依靠辅助绕组采样稳压，内置环路补偿省去外部 RC 网络；针对老产线换料需求，一级芯片代理商可提供完整 pin-to-pin 替代适配文档，缩短整机方案开发周期。

3.2 Layout 三大优化规范

1. VCC 旁路电容紧贴 1 脚、7 脚地引脚，降低供电纹波；
2. CS 采样电阻走线短，远离变压器高压区域，保障 500mV 精准恒流阈值；
3. 5、6 脚 C 引脚大面积铺铜，优化 700V 功率管满载散热，控制机壳温升。

四、量产调试高频问题汇总

1. 长线材输出电压跌落：调整 FB 分压网络，提升线损补偿比例；
2. 轻载存在可闻噪声：匹配变压器气隙，利用芯片 100KHz 调频区间抑制共振；
3. 批量恒流点离散：选用 1% 精度 CS 采样电阻，统一变压器匝比；
4. 方案开发缺少变压器参数：联系一级芯片代理商获取原厂绕制规范。

五、典型适配应用场景

1. 5V2.4A 智能插座、美容仪小型适配器；
2. 路由器、光猫配套 12W 供电电源；
3. 原有 SOP7 12W 原边芯片产线，pin-to-pin 同脚位替代国产化项目。

六、无锡曜硅全系列选型区分

12W 5V2.4A 小家电电源优先选用 LS8912E； 5W 微型穿戴设备电源选用 LS8912B； 18W 大功率快充适配器选用 LS8917G。
