QFN32和SSOP24怎么选？WT2605C音频蓝牙芯片两种封装对比与硬件设计实战指南

拿到一颗新语音芯片的规格书，工程师最先翻到的是哪一页？

引脚定义和封装尺寸。 这两个信息决定了PCB能不能布得下、生产好不好贴、项目能不能按时交付。

广州唯创电子WT2605C系列蓝牙语音芯片提供了两种主流封装选项——WT2605C-32N（QFN32，4×4mm） 和WT2605C-24SS（SSOP24） 。同样一颗高性能32位处理器（最高240MHz）、同样支持蓝牙5.3双模、同样集成了MP3播放、录音、UART串口控制等完整功能——区别就在于封装形式和引脚布局。

这篇文章从硬件工程师的实际工作场景出发，对比两种封装的差异，并给出具体的硬件设计指南。



一、先认识这两款芯片

在进入封装对比之前，先明确一个前提：WT2605C-32N和WT2605C-24SS的内核是完全一样的。

两者都采用了高性能32位处理器，最高频率可达240MHz。都支持蓝牙5.3双模（BR+EDR+BLE），兼容A2DP、AVRCP、HFP、SPP等协议。都支持本地音频播放，可外挂SPI-Flash（最大128Mbit）、TF卡（32GB）和U盘（32GB）。都提供标准UART AT指令控制接口，默认波特率115200。内置16位立体声DAC与双通道16位ADC，全面覆盖音频播放与录音采集的编解码需求，ADC信噪比90dB。

区别只在于封装——以及由此带来的引脚数量、引脚功能分配、PCB布局难度和适用场景的不同。

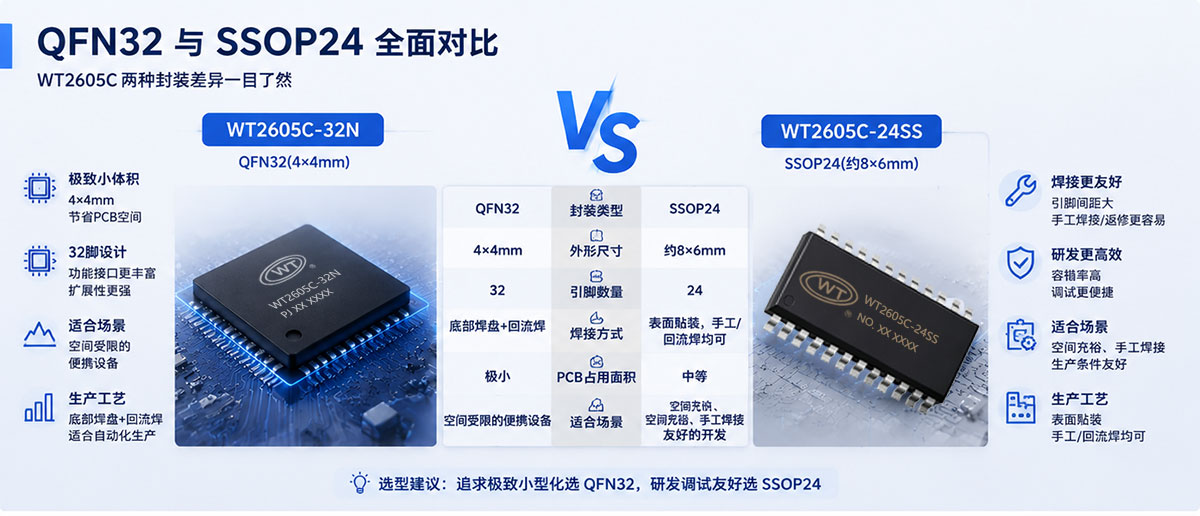

二、封装对比：一张表看懂差异

对比维度	WT2605C-32N	WT2605C-24SS
封装类型	QFN32	SSOP24
外形尺寸	4×4mm	约8×6mm（SSOP24标准）
引脚数量	32	24
焊接方式	底部焊盘+回流焊	表面贴装，手工/回流焊均可
PCB占用面积	极小	中等
适合场景	空间受限的便携设备	空间充裕、手工焊接友好的开发

QFN32的核心优势是“小”。 4×4mm的封装尺寸，在PCB上几乎不占地方。对于TWS耳机、智能手表、眼部按摩仪、便携录音笔这类内部空间极度紧张的产品来说，QFN32是唯一可行的选择。

SSOP24的核心优势是“友好”。 引脚间距更大（SSOP标准间距0.635mm），焊接容错率高，手工焊接和返修都比QFN容易得多。对于研发阶段需要频繁调试、或者生产条件不具备精密回流焊设备的项目来说，SSOP24更加务实。

三、引脚定义的差异：32脚 vs 24脚

引脚数量不同，意味着功能分配也不同。

WT2605C-32N（QFN32）的引脚布局：

电源与接地：VCC（10脚，2.8V~5.0V）、VREG（11脚）、VDDDAC（29脚）、VOUT（31脚）、GND（0脚散热焊盘/接地）、AGND（32脚模拟地）

音频相关：DACL（2脚，左声道输出）、DACR（3脚，右声道输出）、MIC（30脚，麦克风输入）、VCM（16脚，参考电压，外接0.1μF电容）、VMID（1脚，外接1μF电容）

存储接口：SDCMD（6脚）、SDCLK（7脚）、SDDAT（8脚）、SPI_DO（19脚）、SPI_DLK（20脚）、SPI_DI（21脚）、SPI_CS（22脚）

通信接口：UART_RX（25脚）、UART_TX（26脚）

状态与控制：P18（27脚，BUSY播放状态指示）、P01/P05/P06/P07/P17等多路I/O口

晶振：XIN（17脚）、XOUT（18脚）

编程接口：ICEDAT/D-（23脚）、ICECLK/D+（24脚）

NC脚：4脚悬空不接

WT2605C-24SS（SSOP24）虽然没有公开的完整引脚排布表，但从应用方案中可以确定一些关键引脚功能：

REC脚：硬件录音控制，长按开始录音、松开结束录音

PLAYL脚：播放控制，支持三种动态播放逻辑

支持标准UART通信接口（具体引脚编号需参考官方数据手册）

支持USB接口（USB HID主机、USB读卡器从机自动切换）

存储介质方面，WT2605系列提供了三种灵活选项：板载SPI-Flash、外插TF卡、以及USB接口的U盘。

关键提示：WT2605C-24SS的完整引脚定义在公开资料中较为分散，正式设计时务必以官方提供的数据手册为准。

四、硬件设计指南：从晶振到射频的七个要点

无论选择哪种封装，以下硬件设计要点都是通用的。

4.1 晶振电路：芯片的“心跳发生器”

WT2605C系列要求晶振频率24MHz，频率公差±10PPM，负载电容9pF~12pF。

晶振的精度直接决定蓝牙通信的稳定性。广州唯创电子的测试数据显示，WT2605C要求时钟频偏控制在±25kHz以内，否则将导致蓝牙通信失锁、语音识别率下降。频偏过大还可能导致芯片性能指标下降甚至无法工作。

设计建议：推荐选用外壳接地的贴片晶振。晶振应尽量靠近芯片的XIN/XOUT引脚放置，走线尽可能短，避免高频信号受到干扰。

4.2 射频天线布局：蓝牙传输的命脉

WT2605C的蓝牙连接距离可达10米以上。要实现这一性能，射频布局至关重要。

关键要求：射频走线需走50Ω阻抗线，尽量短而宽、同层无直角，周围打地孔进行屏蔽，并在靠近RF引脚处预留π型匹配电路以便调试。

天线区域应远离晶振、电源等噪声源，保持“净空”——天线下方和周围不要铺地、不要走线。

4.3 电源设计：稳定供电是一切的基础

WT2605C的工作电压范围为2.8V~5.0V。电源设计需要注意：

VCC引脚（WT2605C-32N的10脚）和VDDDAC引脚（29脚）都需要就近放置滤波电容

VREG引脚（11脚）外接1μF电容到地

模拟地和数字地建议单点连接，避免地环路干扰

4.4 UART串口通信：与主控MCU的“对话通道”

WT2605C系列通过标准UART异步串口与外部MCU通信，默认波特率115200bps，3.3V TTL电平。

连接方式：主控MCU的TX接WT2605C的RX，主控MCU的RX接WT2605C的TX，两边共地。

4.5 音频输出：DAC与功放的衔接

WT2605C系列支持16位立体声DAC输出。DACL（左声道）和DACR（右声道）输出后需要外接功放驱动喇叭。如果产品只需要单声道输出，可以只使用DACL或DACR其中之一。

WT2605C-32N的VCM引脚（16脚）是参考电压输出，需要外接0.1μF电容到地。VMID引脚（1脚）需要外接1μF电容到地。这些电容的位置应尽量靠近芯片引脚。

4.6 存储介质选择与优先级

WT2605C系列支持从板载Flash到外置存储的多种方案，涵盖SPI-Flash、TF卡和U盘三种介质：

SPI-Flash：最大128Mbit，语音内容需在出厂前写入

TF卡：最大32GB，支持热插拔

U盘：最大32GB，支持热插拔

存储优先级：在MP3模式下，同时插入U盘和TF卡时，优先响应U盘，再响应TF卡。

4.7 BUSY状态指示：让设备“告诉”你它在干什么

WT2605C-32N的P18脚（27脚）是BUSY播放状态指示引脚，播放时输出高电平。这个信号可以用来驱动LED指示灯，或者作为MCU判断芯片工作状态的依据。默认上电状态为不播放。



五、选型决策：到底选哪个？

回到最初的问题：QFN32和SSOP24怎么选？

选WT2605C-32N（QFN32）的场景：

产品内部空间极度紧张（如TWS耳机、智能手表、便携录音笔）

追求极致的小型化设计

生产条件支持QFN封装的回流焊工艺

需要32个引脚提供的完整功能接口

选WT2605C-24SS（SSOP24）的场景：

PCB面积充裕，对封装尺寸不敏感

研发阶段需要频繁手工焊接和调试

生产条件更适合SSOP等引脚外露的封装

24个引脚已经能满足产品的功能需求

写在最后

WT2605C-32N和WT2605C-24SS音频蓝牙芯片，本质上是同一颗芯片的两种“衣服” ——内核一样强大，只是穿法不同。

QFN32用4×4mm的极致小体积，换取了对空间敏感产品的入场券。SSOP24用更友好的焊接方式和更充裕的引脚间距，换取了研发便利性和生产宽容度。

选型没有标准答案，只有基于产品空间、生产工艺、开发周期的综合判断。硬件设计做到位了——晶振精度达标、射频走线合规、电源滤波充足——无论哪种封装，WT2605C都能交出让人满意的音频表现。
