SMF24CA应用领域电性参数及规格书

SMF24CA 是一款双向瞬态抑制二极管（TVS），采用 SOD-123FL 小型化表面贴装封装，专为24V系统提供瞬态过压保护。

一、电性参数
参数 符号 数值 备注
反向截止电压（工作电压） VRWM 24V 正常工作时不会导通
击穿电压（最小值） VBR(min) 26.7V 开始进入导通状态的电压
击穿电压（最大值） VBR(max) 29.5V
测试电流 IT 1mA 击穿电压测试条件
钳位电压 VC 38.9V 瞬态过压时被钳位的最高电压
峰值脉冲电流（10/1000μs） IPP 5.1A 最大可承受的浪涌电流
峰值脉冲功率（10/1000μs） PPP 200W 最大瞬态功率承受能力
反向漏电流 IR ≤1μA 正常工作时的漏电流，几乎无功耗
工作结温范围 TJ -55℃ ~ +150℃
封装 — SOD-123FL 超薄贴片封装
极性 — 双向 正负瞬态电压均可抑制
关键特性：

响应时间极快：从0V到击穿电压通常小于1ns

小型化：相比SMA封装，外形尺寸减小50%

低漏电流：正常工作电压下几乎无功耗

符合IEC 61000-4-2标准：ESD防护能力达30kV（空气/接触）

符合RoHS标准，无卤素

二、应用领域
SMF24CA广泛应用于各类24V系统的过压保护场景：

1. 工业控制

PLC 24V电源输入防护

工业以太网接口保护

变频器控制电路

传感器电源与信号线（长线传输的接近开关、光电传感器等）

1. 电源系统

AC/DC电源输入/输出端保护

24V直流电源线初级防护（最典型应用）

电源管理模块

1. 通信与网络

I/O接口保护

低频信号传输线

工业交换机/路由器电源输入口

1. 汽车电子

24V商用车系统（卡车、巴士电源总线）

车身控制模块（BCM）输入保护

1. 新能源系统

光伏汇流箱

充电桩通信模块

储能系统BMS

1. 消费电子与便携设备

手机及配件、笔记本电脑

数码相机、便携式仪器

24V输出适配器、LED驱动器

三、典型电路图与设计要点

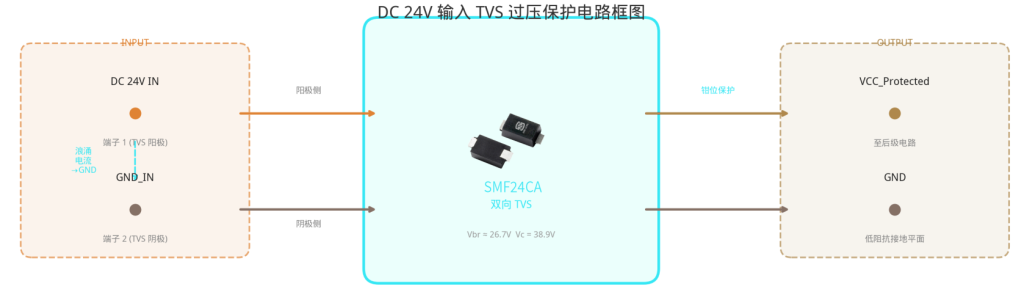

直流电源线初级防护电路（最常用） ：

设计要点：

最短路径原则：TVS管应尽可能靠近电源接口或连接器入口处放置

低阻抗接地：接地引脚必须通过短而粗的走线连接到系统接地平面（电源地或机壳地），这是泄放大电流的关键

前级串联电阻/磁珠（可选）：可在TVS前端串联一个0603封装的10-22Ω电阻或磁珠（FB），以限制瞬态电流峰值，分担TVS压力

并联于被保护电路两端：TVS管应与被保护电路并联连接，而非串联。

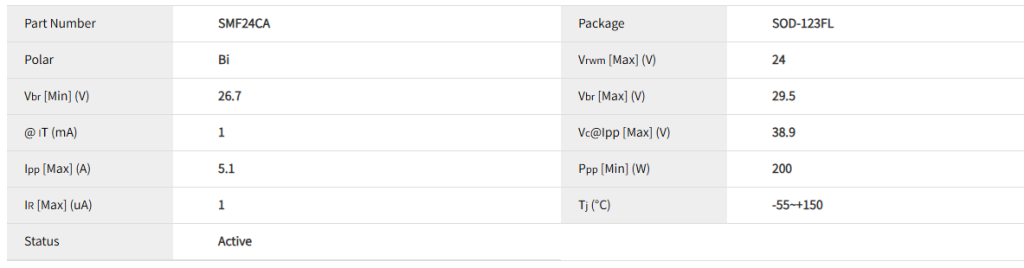

电性参数

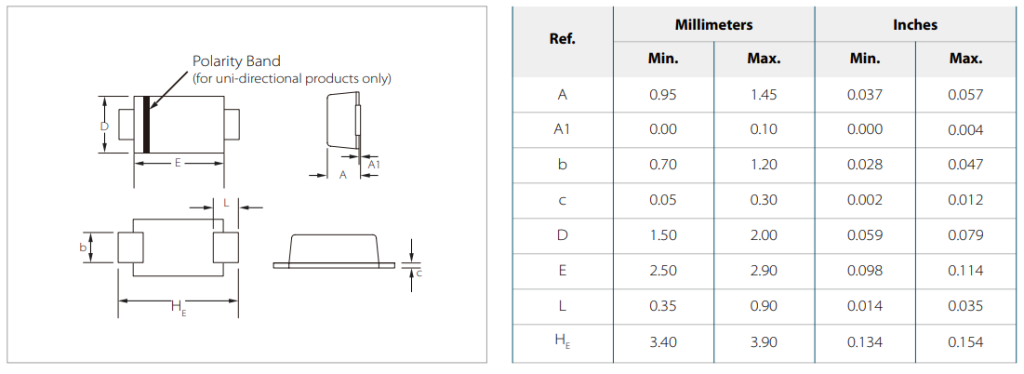

封装尺寸
