65W GaN 快充温升高应力大？LS8759H兼容大功率 QR 电源芯片

免责声明

本文宽压、温升测试均在 25℃恒温实验室完成，仅用于硬件研发技术交流；仅对比不同功率等级拓扑参数，不评判各类器件优劣。

一、65W 氮化镓快充量产共性痛点

1. 普通大功率主控开关尖峰高，GaN 器件易受应力冲击，批量损坏；
2. 多数 65W 主控引脚定义不统一，换料需要重新开板，方案开发周期拉长；
3. 多口快充、长线材工况下，固定线损补偿无法适配多电压档位；
4. 满载持续工作芯片温升超标，密闭氮化镓小外壳散热压力极大。

二、LS8759H、中小功率 QR、传统硬开关主控文字对比

功率上限：LS8759H 最高 65W，覆盖 15V4A/20V3.25W 笔记本快充；LS8748H 上限 35W，65W 满载裕量不足；传统 DCM 硬开关损耗显著更高。 谷底导通优化：增强型 QR 逻辑，适配 GaN 高频工作，抑制尖峰，降低功率器件应力；中小功率 QR 谷底深度有限，大功率工况尖峰反弹。

 耐压与散热：升级 800V 高压 BJT，SOP8 多路 C 引脚大铺铜设计，满载温升控制优异；同系列中小功率散热面积偏小。

线材补偿：宽量程可调线损补偿，适配 5/9/12/15/20V 全快充档位；LS8748H 补偿区间仅适配 35W 以内低压。

引脚兼容：SOP8 通用封装，pin-to-pin 同脚位兼容市面 45~65W 大功率 QR 主控，老氮化镓 PCB 无需改版。

 待机与保护：满载待机≤75mW，集成多级过流、分段过温保护，长时间满载不触发误关断。

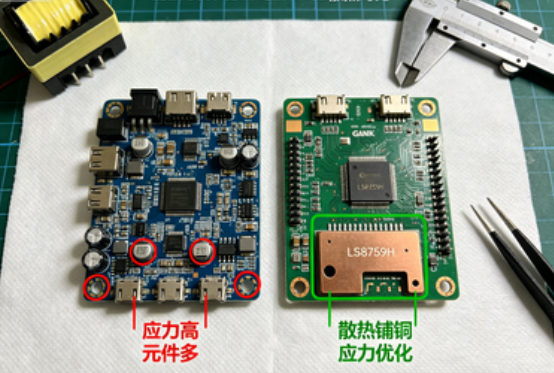

65W 满载温升红外实测图传统大功率多吸收 PCB VS LS8759H GaN 精简 PCB 对照工程图

三、LS8759H 氮化镓电路与散热要点

3.1 大功率 QR 拓扑说明

LS8759H 谷底导通架构完美适配氮化镓方案，无光耦原边简化 BOM；pin-to-pin 直接替换老款 65W 主控，一级芯片代理商可提供 EE19 大功率变压器全套方案开发资料。

3.2 Layout 四大规范

1. 原边高压环路极致缩小，降低 GaN 开关尖峰；
2. 多路 C 引脚整板铺铜，提升长时间满载散热；
3. FB 分压电阻远离变压器磁芯，避免高压干扰导致电压漂移；
4. 功率地独立分区，和信号地单点连接，消除地环路噪声。

四、量产调试高频问题汇总

1. 65W 满载机壳过热：加大 C 引脚铺铜，优化 EE19 磁芯损耗；
2. 多档位快充电压偏移：调整线损补偿电流适配高压档位；
3. 264V 高压器件易损坏：利用 800V BJT 高压裕量，优化 RCD 吸收；
4. 大功率方案开发缺参数：向一级芯片代理商索取原厂变压器绕制规范。



五、典型适配应用场景

1. 45W/60W/65W 氮化镓多口 PD 笔记本快充；
2. 便携户外电源、大功率电动工具充电器；
3. 显示器、一体机内置大功率供电；
4. 原有 65W QR 主控产线 pin-to-pin 同脚位国产化替代项目。

六、无锡曜硅全系列选型区分

35~65W 氮化镓大功率快充优先 LS8759H； 20~35W 通用快充选用 LS8748H； 12~30W 快充副边同步整流搭配 LS8526B。

技术说明

粤华信为无锡曜硅 CHIPHONOR 官方一级芯片代理商，可同步 LS8759H 大功率变压器、完整整机 BOM 等方案开发资料，氮化镓快充硬件问题可评论交流。
