TDK SLF7045T-100M1R3-PF 深度解析｜功率电感选型避坑指南

面向电源、工控、储能、消费电子整机厂物料、采购、供应链工程师，本文围绕 TDK SLF7045T-100M1R3-PF 磁屏蔽绕线功率电感，从应用实例、封装特性、使用建议三大维度做纯干货拆解，规避选型踩坑，方便研发、BOM 建料、PMC 备料参考。

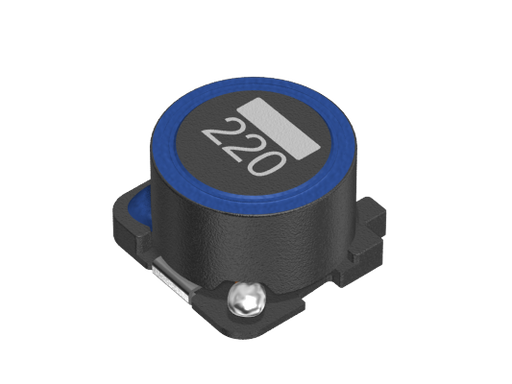

TDK SLF系列功率电感实物图

基础核心参数速览

电感量：10μH

精度偏差：±20%（100kHz 测试条件）

DCR 直流电阻：43.2mΩ

封装尺寸：7.0×7.0×4.5mm（7045 封装）

结构材质：绕线式、铁氧体磁芯、内置磁屏蔽

饱和电流 Isat：1.3A（电感值下降 10% 阈值）

温升电流 Irms：1.78A（温升 20℃标准）

工作温度：-40℃～+105℃（包含器件自升温）

选型关键提醒：功率电感优先以饱和电流 Isat 1.3A作为长期工作电流上限，不可直接按 1.78A 温升电流持续满载。

一、应用实例（工厂终端场景对照）

SLF7045 系列是 TDK 经典通用磁屏蔽功率电感，这款 10μH 规格定位中小功率 DC-DC 回路，适合空间受限、对 EMI 噪声有要求的设备。

工控设备 工控主板辅助电源、IO 模块供电、变送器电源、小型伺服控制板降压电路；板上多路 5V/3.3V 降压 BUCK 电路，抑制开关纹波，磁屏蔽结构避免干扰附近信号采样线路。

开关电源模块 小功率裸板电源、适配器副边辅助供电、多路输出电源次级稳压回路；适合功率 5～20W 区间 DC-DC 转换。

储能配套辅助电路 储能 BMS 控制板、便携式储能电源主控供电、电池均衡板电源回路，持续稳态电流不超过 1A 场景。

消费电子整机 智能家居主控板、显示屏驱动电源、摄像头模组电源、小家电控制板 BUCK 电感；高密度 PCB 布局场景优势明显。

SMT 批量生产适配 标准编带包装，兼容通用高速贴片机，回流焊工艺稳定，适合大批量整机贴片生产。

不推荐场景 持续工作电流长期大于 1.1A、高频超过 1MHz 大功率转换、车载严苛环境（无车规认证，不可用于车载动力电路）。

二、封装特性解析

7045封装尺寸示意图参考

1、结构特点

采用磁屏蔽绕线铁氧体结构，对比非屏蔽功率电感，向外辐射磁场更低，高密度 PCB 布局时，可靠近时钟线、模拟信号线，降低 EMI 整改成本。绕组为漆包铜线，成熟绕线工艺，一致性优于一体成型同尺寸低价竞品。

2、7.07.04.5mm 封装优劣势

✅ 优势

高度 4.5mm，属于薄型功率电感，适合壳体内部高度受限整机；

方形平整底面，贴装受力均匀，SMT 贴片不易翘件、虚焊；

焊盘为标准 SMD 结构，网络上通用封装库可直接调用，减少 PCB 改板工作量；

铁氧体磁芯高频特性稳定，在 200kHz～800kHz 常用开关频率区间表现平稳。

⚠️ 短板

铁氧体材质饱和特性弱于金属磁粉芯，饱和电流上限仅 1.3A，大电流下容易快速退磁、电感跌落；

±20% 精度，对电感值容差要求严苛（±10% 以内）的电路不能直接选用；

对比同尺寸一体成型电感，瞬时大电流冲击耐受能力偏弱。

3、型号简单释义

SLF：TDK 磁屏蔽绕线功率电感系列； 7045：长宽高 7.0×7.0×4.5mm； 100：电感 10μH；M=±20% 公差； 1R3：饱和电流 1.3A；PF：标准编带包装。

三、使用建议（研发、采购、PMC 重点收藏）

【硬件研发选型建议】

电流降额设计：长期稳态工作电流建议控制在Isat（1.3A）的 70% 以内，≤0.9A；瞬时峰值电流不长期触碰 1.3A，防止电感衰减、发热加剧。

电流参数区分：很多工程师容易混淆两个电流指标。Isat 看磁饱和，Irms 看发热。当回路存在持续大纹波电流，优先依据温升电流评估散热。

PCB 布局：磁屏蔽器件虽辐射较小，依旧建议远离敏感模拟走线；电感下方 PCB 尽量不布设高速信号线，底层预留铜皮增强散热。

开关频率适配：最佳工作区间 200kHz–800kHz；频率高于 1MHz，损耗上升明显，建议更换更高频率规格电感。

【物料与采购管理建议】

BOM 建料：备注区分 Isat 与 Irms 参数，避免研发、采购沟通时错用电流指标；标注公差 ±20%，防止采购误订高精度版本造成成本上浮。

替代风险：选用国产替代料时，不能只对比电感与尺寸，重点核对饱和电流、DCR 最大值，很多兼容料 DCR 偏大，满载温升超标。

来料检验重点：抽检电感值、直流电阻；功率电感不要只测静态电感，样机阶段务必带载测试温升与纹波。

【SMT 生产 & PMC 备货建议】

适配标准回流焊温度曲线，严禁长时间超高温烘烤，避免内部绕组绝缘受损；

物料存储：常规温湿度环境保存，防潮要求中等，无需严苛真空防潮；

计划备料：通用型号交期相对稳定，但遇到大批量排产，建议提前锁定交期；同步寻找 1～2 款经过样机验证的备选料应对供货波动。

【故障预判参考】

整机测试出现电源纹波变大、器件异常发热，优先排查两点：一是实际工作电流接近饱和电流，磁芯饱和；二是 PCB 散热不足，叠加环境高温，触发过热。

总结

TDK SLF7045T-100M1R3-PF 是一款均衡型 7045 磁屏蔽绕线功率电感，适合中小电流、对 EMI 有基础要求的通用 DC-DC 降压电路。选型核心守住1.3A 饱和电流降额这条红线，只要电流工况匹配，在工控、消费电子辅助电源方案中具备稳定可靠的表现。研发立项、BOM 定型前，建议完成样机带载温循测试验证。
