ATA-63120功率放大器在电动式换能器测试中的应用

【概述】

哈尔滨工程大学研究团队使用ATA-63120功率放大器，搭建水声换能器实验平台。

实验名称：功率放大器在电动式换能器测试中的应用

研究方向：水声换能器

实验内容：为验证多元互辐射理论在提升超低频电动式换能器电声效率方面的有效性，设计并制作了单振子和六元振子两种电动式换能器样机。通过对比实验，研究多元振子结构对换能器辐射声功率、电声效率及发射电流响应的影响。实验中采用同一测试系统，对两只样机在100Hz以下超低频段的声辐射性能进行测试，重点验证互辐射效应对电声效率及发射响应性能提升的作用。

测试设备：ATA-63120功率放大器、信号源、滤波器、示波器等。

实验过程：

图1实验系统图

在消声水池中搭建测试系统，信号源产生正弦激励信号，经ATA-63120功率放大器放大后驱动电动式换能器样机。使用水听器接收辐射声信号，经滤波器进行滤波和增益调节后，在示波器上显示读数。在100Hz以下的超低频段内，分别测试单振子和六元振子电动式换能器的发射电流响应及电声效率，并对测试结果进行对比分析。

实验结果：

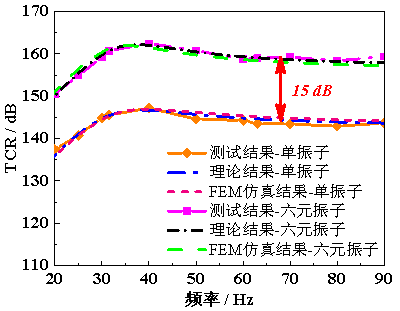

图2电动式换能器样机发射电流响应的测试结果

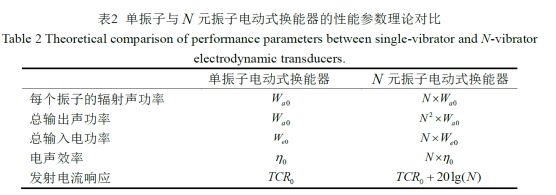

图3单振子与N元振子电动式换能器的性能参数理论对比

多元振子电动式换能器在超低频段的发射电流响应较传统单振子结构显著提升，在全测试频段内均表现出稳定的增益优势。在辐射声功率方面，N元振子结构能够将原有的辐射声功率提至N^2倍，电声效率增加至N倍。整体测试结果与理论计算及有限元仿真分析结果具有良好的一致性，充分验证了多元互辐射效应通过提升辐射阻从而有效改善超低频电动式换能器声辐射性能的有效性。



安泰放大器在此应用中的产品优势：

一、大功率输出能力——充分驱动六元振子阵列

二、超低频段稳定响应——精准匹配工作频带

三、低失真与高输出稳定性——保障测试数据的可重复性

本文实验素材由西安安泰电子整理发布。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。西安安泰电子是专业从事功率放大器、高压放大器、功率信号源、前置微小信号放大器、高精度电压源、高精度电流源等电子测试仪器研发、生产和销售的高科技企业。
