解码HDMI转HDMI+VGA输出切换方案：音画同步、即插即用的技术核心

在日常工作中，我们常常需要连接不同接口的显示器。为此，我们将展示一款HDMI转HDMI+VGA输出切换器方案，有效解决了不同接口、新旧显示设备显示器之间的兼容问题。



该方案实现了单路HDMI输入与双路输出（HDMI+VGA），支持手动控制输出切换，并确保音视频同步传输。核心目标是兼容主流分辨率，同时满足低成本、低功耗的需求。

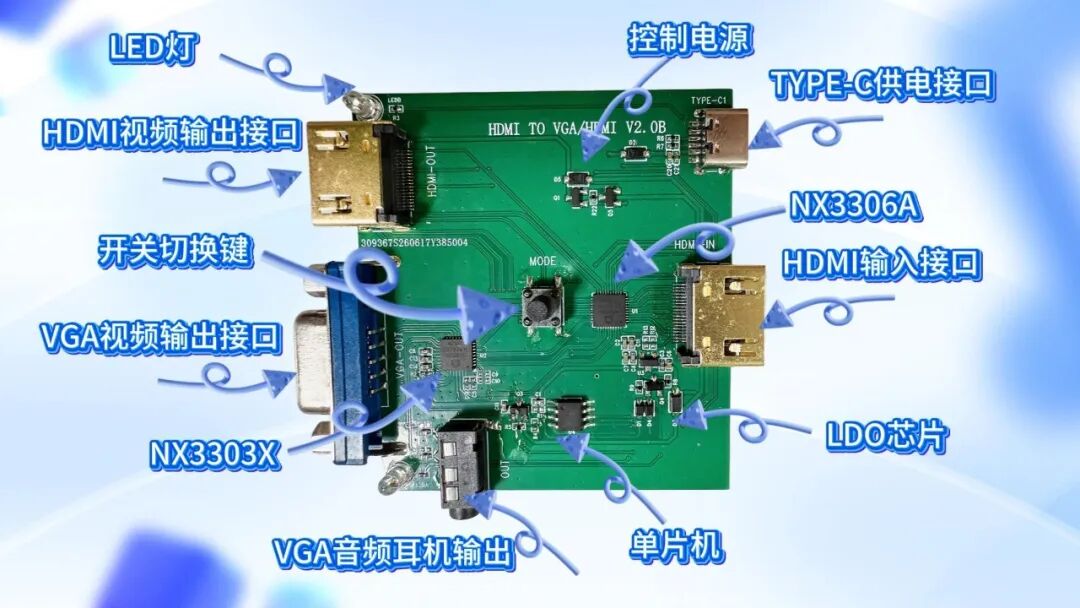

本方案外围元件少，主要由外部HDMI 4K/60HZ输入接口、外部TYPE-C供电5V/1A接口、HDMI 4K/60HZ视频输出接口、VGA 1080P/60HZ视频输出接口、VGA音频耳机输出、开关切换键、NX3306A（HDMI 4K/60HZ双向多路高速电子开关）、NX3303X（HDMI转VGA带音频输出）、单片机、LED灯、LDO芯片（3.3V降压）、控制电源等关键组件构成。

其工作原理可以概括为：

接入外部电源后，单路HDMI信号（最高支持4K@60Hz）将经由芯片NX3306A，进行信号的一进二出分配：



一路切换为HDMI4K60HZ高清输出；一路通过NX3303X转换为VGA 1080P/60HZ视频输出与3.5mm音频单向传输，从而在VGA输出端实现音视频同步传输，并由单片机+切换键实现输出模式的电子切换控制。



①支持外部HDMI输入与HDMI输出4K/60Hz以下分辨率向下兼容，满足高清信号无损直通需求；

②VGA输出支持1080P/60Hz分辨率，适配主流老旧显示设备，兼顾高清与兼容需求；

③VGA音频耳机输出接口与视频信号同步传输，解决旧VGA设备音频需额外接线的痛点；

④采用Type-C 5V/1A供电接口，无需额外电源适配器，适配主流Type-C供电设备；

⑤内置3.3V LDO降压芯片与控制电源，保障电路长期稳定运行；

⑥广泛兼容各种显卡和HDMI输出的播放器；

⑦支持即插即用免驱动。



①HDMI双向多路高速电子开关芯片：纳祥科技NX3306A，实现HDMI信号的多路切换与直通，保障4K/60Hz信号无损传输，且为国产化方案，成本可控；

②HDMI转VGA带音频输出芯片：NX3303X，内置音频DAC、LDO 和HDCP 引擎，完成HDMI信号解码、数字转模拟转换，输出VGA视频与音频信号；

③接口组件：HDMI母座、VGA母座、Type-C母座、3.5mm音频接口输出，实现信号输入、输出与供电连接；

④单片机：接收切换指令，控制电子开关与转换芯片，驱动LED指示灯；

⑤状态指示组件：LED灯，分别指示HDMI与VGA输出状态；

⑥LDO芯片：将5V电压降压至3.3V，为各芯片稳定供电；

⑦控制组件：切换键，触发切换指令。



测试演示



①将4K/60Hz HDMI信号源接入切换器，分别连接HDMI显示器、VGA显示器、3.5mm音频接口、Type-C电源接口；





② 通过点击切换键，切换输出模式，观察HDMI显示器与VGA显示器的输出分辨率。



方案总结



本方案核心组件国产化，电路设计简洁、成本可控，实现了HDMI与VGA双输出的切换管理。在保障信号稳定传输的同时，兼顾新老设备的接口兼容性，可广泛应用于台式电脑、笔记本电脑、DVD、家庭影音、电视、PS4/PS5等具备HDMI输出接口的外部设备，全面满足高清信号输入、双路输出切换、便捷供电等应用需求。
