蓝宝石衬底+共源共栅架构：PI如何用“老材料+新结构”实现2200V高压GaN？

电子发烧友网报道（文/莫婷婷）长期以来，功率半导体市场存在清晰的技术分界：氮化镓器件则大多局限于 900V 以内中小功率场景。就在近期 Power Integrations（PI）正式推出业界首款2200V氮化镓技术，打破了这一固有格局。



PI认为，2200V PowiGaN技术将打开超 10 亿美元规模的全新市场空间，原本属于高压硅器件的应用赛道，如今拥有了氮化镓这一全新技术选项。对 PI 自身而言，全新2200V PowiGaN技术的推出意味着公司正式从传统中小功率快充、电源市场，向大功率高压工业、车载、新能源基础设施领域纵深开拓。



高达2000V的安全裕量与长期运行稳定性



在高压功率器件领域，耐压能力与长期稳定性是衡量产品可靠性的核心指标。PI的2200V PowiGaN器件在这两方面均展现出业界领先的性能。



在耐压测试中，该器件展现了惊人的安全裕量。测试数据显示，当施加在器件两端的电压从100V逐步攀升至2200V额定值时，漏电流始终维持在极低且稳定的水平。在电压继续升高至4000V，漏电流才开始出现明显爬升。这意味着，标称2200V的器件实际可承受近4000V的电压冲击，PI为其提供了高达2000V的安全裕量。



PI首席技术培训师Jason Yan解释，这种“过压不损”的特性源于氮化镓材料本身的物理优势，具备瞬间耐受高压的特性，与硅器件在雪崩击穿后易发生永久性损伤不同，GaN器件在瞬时过压下仅表现为导通电阻的暂时性增加。而这种特性意味着采用GaN方案的系统具有更加安全可靠的耐受过压能力。

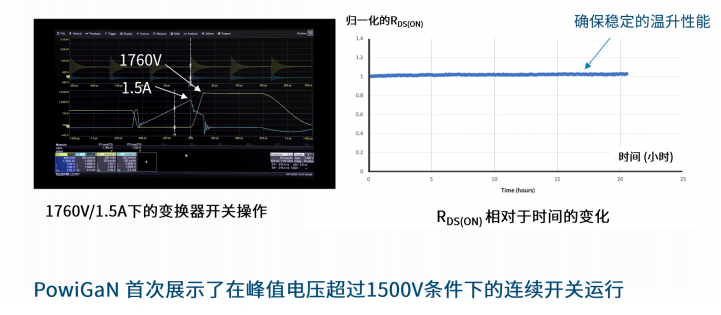

在长期运行稳定性方面，PI进行了一项持续20小时的高压高电流连续开关测试，器件在1760V峰值电压、1.5A电流的严苛条件下稳定工作。监测结果显示，归一化的导通电阻（Rds(on)）在整个测试周期内保持高度稳定，未出现因温升或老化导致的漂移。



这意味着器件在高温、高压的动态工作环境中，能够维持一致的电学性能，确保了批量应用时的可靠性和一致性。这是PI PowiGaN 首次展示了在峰值电压超过1500V条件下的连续开关运行，充分证明了PowiGaN技术在真实应用场景中的成熟度与鲁棒性。



技术内核：蓝宝石衬底与共源共栅架构的协同创新


PI之所以能实现2200V的超高耐压，关键在于其独特的技术路线——采用蓝宝石衬底的耗尽型GaN HEMT，并结合 PowiGaN独特的共源共栅（Cascode）架构。这与市面上主流的增强型硅衬底GaN器件形成了鲜明对比。



首先，蓝宝石衬底是实现高压的基础。与导电的硅衬底不同，蓝宝石是优良的绝缘体，使器件的耐压能力不再受限于衬底本身的击穿电压，蓝宝石衬底Gan更适合做高压应用。同时，蓝宝石衬底在LED产业中已实现大规模、低成本量产。



其次，PI共源共栅(Cascode)架构由高压耗尽型GaNHEMT与低压硅MOSFET串联组合而成，它能够实现极高的可靠性与鲁棒性。



Jason Yan进一步补充，耗尽型 GaN 器件具备常通（Normally-On）特性，无驱动信号时器件本身处于导通状态；但功率开关的理想工作逻辑为：施加驱动信号器件导通，无驱动信号时保持关断。因此PI利用低压硅 MOSFET 与耗尽型 GaN HEMT 串联，通过控制低压 MOSFET 的通断，实现整体高压开关的开通与关断。



PI共源共栅架构具备的多项优势，也是它与市面主流增强型 GaN 器件方案最核心的区别。硅基 MOSFET 驱动电压可达 15 V，同时具备完善的保护特性；由硅器件主控整个功率回路，能够显著提升系统安全性与可靠性。对比来看，增强型 GaN 器件驱动电压上限仅约 7 V；器件关断阶段，通常需要为 GaN 栅极提供负压，保障可靠关断。一旦外界噪声扰动电压超过开通阈值，氮化镓器件极易发生误导通，进而引发失效故障。



这也是为何PI的2200V PowiGaN技术具备极高的器件可靠性与系统鲁棒性的原因。从驱动角度来看，驱动硅器件已经非常成熟的驱动方案，因此更加简单且经济高效。除此之外，这套架构可以实现更高效的第三象限运行，开关频率能力突出。在半桥类拓扑应用当中可以改善器件温升，提升整体系统变换效率。



开启全新应用领域：从数据中心到新能源的广阔前景


PI强调，此次推出的2200V PowiGaN技术，并不会替代大型 SiC 功率模块，是面向未来的新技术，它将打开新的市场，为多个高压应用场景带来了革命性的解决方案，包括AI数据中心、新能源汽车、光伏与储能、高压直流输电辅助电源等领域。



在AI数据中心领域，随着服务器电源电压向800VDC以上演进，传统多管串联方案架构复杂、效率低下。PowiGaN的单管高压方案可显著简化拓扑结构，提升功率密度与系统效率。



在新能源汽车领域，1500V车用充电系统和1200V辅助电源对器件的耐压与可靠性提出极高要求。PowiGaN的小尺寸、高效率和高可靠性，有助于实现更紧凑、更轻量化的车载电源设计。尽管当前主流的汽车充电系统仍以400V和800V架构为主，但在赛车等追求极致性能的极限应用场景中，1500V高压系统已有了实际的落地案例。



此外，在高压直流输电辅助电源等新兴领域，PowiGaN同样展现出巨大潜力。PI已有多家客户开始评估1500V以上光伏方案，市场对这项技术的接受度正在快速提升。



2018年以来，基于PowiGaN技术的功率转换IC出货量已超过2亿颗。依托持续技术迭代，1700V（2024 年）PowiGaN 产品批量交付，此次2200V PowiGaN技术的推出，完整打通高压氮化镓产品谱系，成为目前市场上仅有的大于900V的高耐压氮化镓产品线。



目前来看，高压氮化镓产品的大规模普及仍需要时间，PI基于2200 V PowiGaN技术的产品仍在开发中。但不可否认，2200V PowiGaN技术标志着氮化镓技术踏入高压功率半导体主战场。随着800V 以上 AI 数据中心、高压快充等场景的需求爆发，高压氮化镓有望成长为高压功率器件市场中又一条重要技术路线。
