运放输出摆不到电源轨？ASL622S轨到轨实战与自激排查（附参考设计）

一、当信号要贴着电源轨摆动

在工业传感、电池供电设备和星载采集中，信号常常要充分利用从地到电源的整个摆幅，才能榨干 ADC 的量程、压低量化误差。可传统运放的输出离电源轨总差那么一截，单电源 5V 供电时输出可能只在 0.3V 到 4.7V 之间晃，靠近两端就削顶失真，等于白白浪费了 ADC 两端各约 6% 的量程。再加上系统要求低功耗、宽电压、还要在太空和工业现场扛得住辐射与温变，通用运放就不够看了。更隐蔽的问题是偏置电流：高阻信号源（光电二极管、高阻传感器）配普通运放时，偏置电流会在源阻抗上产生可观的失调，把微弱信号淹没。国科安芯 ASL622S 用双通道轨到轨 CMOS 结构，把输入和输出都推到电源轨附近，再以商业航天级抗辐照兜底，正好对上这类宽压、低功耗、高可靠的信号调理需求——它要让模拟前端的每一毫伏都不被浪费。

一个常被忽视的代价是校准：非轨到轨运放在单电源下两端各浪费约 6% 量程，若 ADC 是 12 位，等于凭空丢掉约 0.7 位有效分辨率；在高精度采集里，这几位往往就是信号与噪声的分界线。偏置电流的问题同样隐蔽：高阻传感器配毫微安级偏置的运放，会在源阻抗上产生毫伏级失调，把微弱信号直接淹没。ASL622S 的轨到轨与 1pA 偏置正是针对这两类隐性损耗。

二、ASL622S 是什么：双通道轨到轨 CMOS 运放

ASL622S 是国科安芯推出的双通道、轨到轨输入输出的 CMOS 运算放大器。轨到轨意味着输入共模范围可覆盖到电源正轨、输出也能摆到离两轨极近的位置，单电源下信号利用率最高。它单通道静态电流仅 700μA，却提供 6.5MHz 增益带宽积与 2.9V/μs 压摆率，属于兼顾速度与功耗的通用型。供电范围 2.5V 至 5.5V，对应双电源 ±1.25V 至 ±2.75V，SOP8 封装。输入偏置电流典型仅 1pA 量级，对高阻抗源（如光电二极管、高阻传感）极其友好，不会因为偏置电流在源阻抗上产生可观的失调。商业航天级抗辐照版本让它可直接用于星载与特种工业。一颗 SOP8 里塞进两个独立运放，等于用一颗料的面积和功耗，做两颗单运放的事，对板面积和 BOM 都友好。

双通道结构还便于做差分：一路放大正端、一路放大负端再相减，共模抑制比直接取决于两通道的匹配度，而同一颗料内的两通道天然匹配远好于两颗分立运放。SOP8 封装与主流通用运放 pin-to-pin 兼容，替换与备料都方便；CMOS 工艺则带来了近乎可忽略的偏置电流，对高阻源是本质友好。

三、关键参数与系统适配

几个数决定它的适用性：增益带宽积 6.5MHz、压摆率 2.9V/μs，对几十 kHz 到数百 kHz 的信号调理绰绰有余；单通道静态电流 700μA，在便携与在轨设备里功耗可接受。供电 2.5–5.5V（双电源 ±1.25~±2.75V），宽压域让同一颗料能跨 3.3V 与 5V 系统复用，研发备料都省。输入偏置电流典型 1pA，配合高输入阻抗应用几乎不引入额外失调；轨到轨输入/输出把动态范围用满，单电源 5V 时输出可逼近地到接近 VCC。抗辐照方面，商业航天级公开 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si)，−55℃ 至 125℃ 全温域。这些数合在一起，把它定位成一颗宽压、低功耗、抗辐照的通用信号调理主力——不拼极致精度，拼的是在各个维度上都够用、且可靠。

宽压域的实用意义在于跨系统复用：同一颗 ASL622S 既能焊在 3.3V 的 FPGA 板，也能焊在 5V 的工业板，研发只需维护一份原理图与一份 BOM，显著降低管理成本。700μA/通道的电流在 5V 下每通道仅 3.5mW，对电池供电的便携仪器与长期在轨的卫星都是可接受的开销，而 6.5MHz 带宽足以覆盖绝大多数传感与音频前级。

四、典型应用拓扑

ASL622S 的两个通道可灵活组合：一路做传感器前端同相放大、把微弱信号抬到 ADC 舒适区间；另一路做有源滤波或缓冲。典型结构是二阶有源低通——两个电阻两个电容加一级运放构成 Sallen-Key，滤掉工频与开关电源耦合进来的高频噪声，再送 ADC。也可以两路级联成仪表放大的后级、或搭成电压跟随器做高输入阻抗隔离。在星载遥测与工业传感里，它常驻于ADC 之前，承担增益、电平平移与抗混叠滤波三件事；在电池设备里，低至 700μA/通道的电流让它几乎不拖累续航。值得提的是，轨到轨输出让它在单电源 5V 给 0–5V 输入的 ADC 做驱动时，能把信号摆到 ADC 量程的两端，最大化信噪比；这是非轨到轨运放在单电源下做不到的。双通道结构还便于做差分放大：一路放大正端、一路放大负端，再相减得到共模抑制。

一个实用组合：通道 A 做仪用前级的跟随缓冲、通道 B 做二阶低通，前端高阻不拖累传感器、后级把开关噪声滤净再送 ADC，一颗料完成两件事。轨到轨输出在这里的关键作用是把单电源 5V 下的信号摆到 ADC 量程两端，最大化信噪比；若换成非轨到轨运放，两端各留的死区会直接变成不可用的量程。双通道也方便做两路独立通道的同步调理。

五、可靠性与抗辐照底座

ASL622S 的商业航天级底座同样是 SEL/SEU≥37 MeV·cm²/mg、TID≥100krad(Si) 加 −55℃ 至 125℃ 全温域。它面向商业航天、特种工业、医疗仪器里那些要求宽压低功耗又必须长寿命、抗辐射的模拟前端。多数进口通用运放不承诺抗辐照、温域只到 85℃，在航天与核电场景就是分水岭；ASL622S 把指标写清，等于给模拟信号链上了保险。再加上轨到轨带来的量程利用率，它在可靠与精度两个维度同时给出答案。对系统而言，模拟前端的失效往往是静默的——信号悄悄变差而非彻底断裂，危害更大；抗辐照与宽温域把这种静默失效的概率压到最低，是航天与工业系统愿意为国产抗辐照料多付的那份确定性。

把可靠性翻译成系统语言：模拟前端的失效多为静默型——信号悄悄变差而非彻底断裂，危害比数字电路的硬失效更大，因为不易被看门狗捕获。抗辐照与宽温域把这种慢漂移与突发失效都压到最低；对航天与工业系统，愿意为这颗国产抗辐照料多付的，正是这份确定性。它在精度上不极致，却在可用、省电、可靠三点上做到了量产项目最需要的均衡。

图：ASL622S 双通道轨到轨 CMOS 运放结构

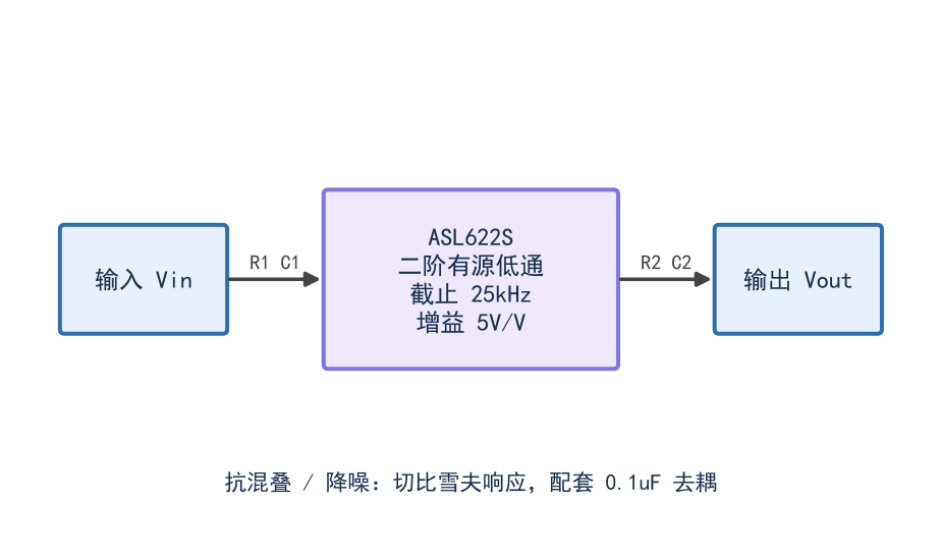

图：ASL622S 构成的二阶有源低通滤波器

六、实战排查：现场最常踩的坑

输出自激是轨到轨运放最常见的实战坑。现象：电源正常、输入正常，输出却叠了高频振荡或阶跃后长时间振铃。先查容性负载——在输出端串 22–47Ω 隔离电阻往往立竿见影；再查反馈走线是不是太长、地是不是被数字噪声污染，把反馈电阻到反相端的走线缩短、单点接地。另一类坑是交越失真：满摆幅正弦在两端不对称削顶，说明信号贴轨太狠，留一点轨余量或降低闭环增益即可。还有一个隐蔽问题：高阻源配大反馈电阻时，偏置电流在电阻上产生失调，反馈电阻别无脑取兆欧级。排错口诀：自激看负载、失真看摆幅、偏置看阻值、噪声看地。

七、参考设计：可直接复用的方案

一个可直接复用的调理通道：通道 A 同相放大（Rf/Rg=10），通道 B Sallen-Key 二阶低通（fc≈信号上限 5–10 倍）；反馈电阻 10k–100k；输出串 33Ω 隔离电阻接 ADC；VCC 旁 0.1μF 退耦、双电源时中点地单点连接。BOM：1 颗 ASL622S、4 颗电阻、2 颗电容。这个通道可直接前置到任何 12–16 位 ADC 之前，兼顾增益、电平平移与抗混叠。若做差分，两通道分别放大正负端再相减，共模抑制更好。

八、常见误区与整改

误区一：轨到轨就能贴轨随便用——交越区增益下凹，留点余量更稳。误区二：容性负载随便带——会自激，串隔离电阻。误区三：反馈电阻越大越好——高阻源下偏置电流会造失调。误区四：带宽高就随便布——反馈走线长会拾噪声。误区五：1pA 偏置电流无关紧要——兆欧级源阻抗下仍会引入毫伏级误差。

九、结语

自激与削顶是轨到轨运放的两大实战坑。ASL622S 配上面的排错与参考设计，能让你把宽压低功耗调理一次做对。把隔离电阻、短反馈、干净地这三件事记住，轨到轨运放就再也不闹脾气。
