面向10Base-T1S与OA3P的完整调试环境解读

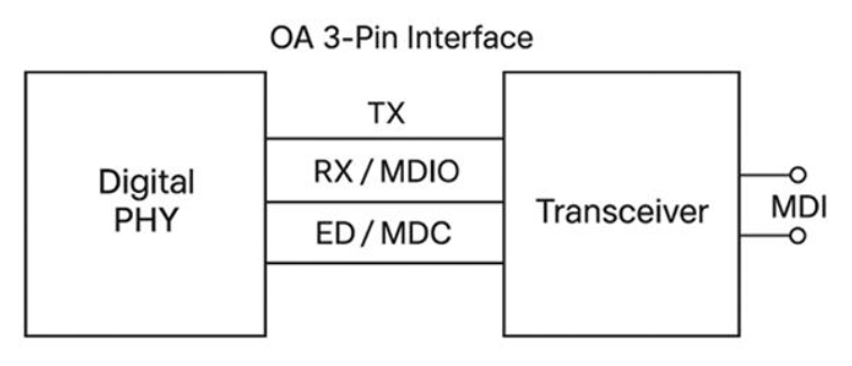

OPEN Alliance 3-pin(OA-3p)接口是一种专为汽车以太网10BASE-T1S设计的简化物理层连接标准。传统的10BASE-T1S实现通常依赖Media Independent Interface(MII，介质独立接口)，往往需要多达16个引脚。相比之下，OA-3p通过直接连接Digital PHY(数字物理层芯片)接口，将引脚数量大幅缩减至仅3个，从而显著降低了硬件引脚数量与系统实现的复杂性。





在实际应用中，OA-3p接口支持两种工作配置：

- 配置模式(Config Mode)：专门用于收发器的参数配置与功能验证。

- 运行模式(Runtime Mode)：用于数据传输过程中的实时监控与故障调试。

特励达力科推出的完整调试环境，针对OA3P协议特性提供了三大核心功能亮点：

验证收发器配置：通过MDIO总线数据流验证收发器配置

监控指令序列：精准解码与触发OA3P控制命令(如复位或休眠)，分析接口运行行为

识别信号完整性问题：通过对比OA3P接收端(RX)与MDI解码结果，识别信号完整性(SI)问题

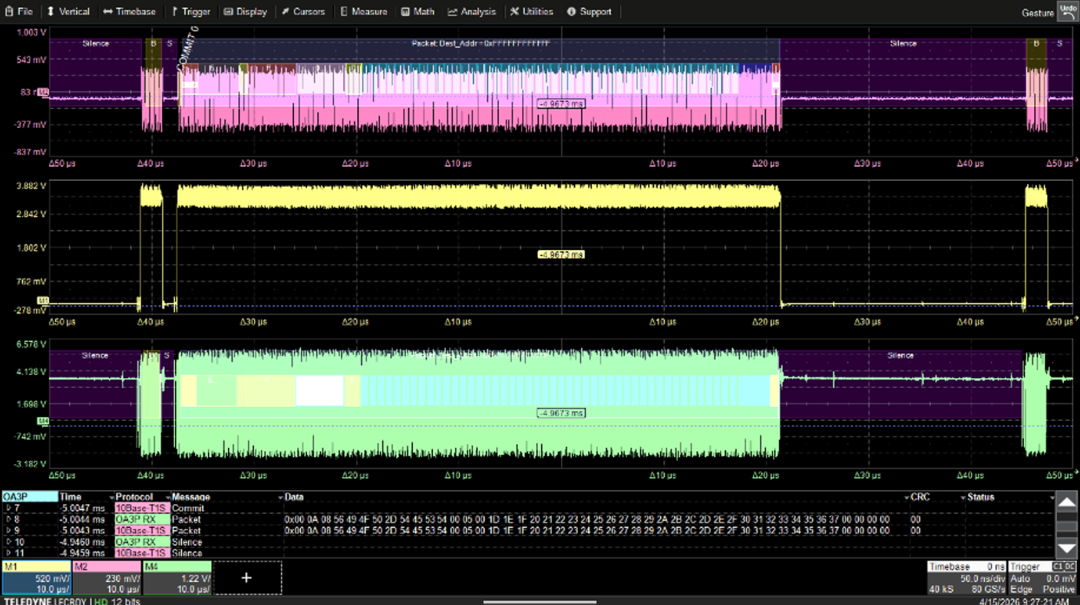

特励达力科支持在单个解码器中同时解析多种协议，并将解码信息以颜色编码直观叠加在物理层波形上：

多级协议同时解码：这是OA3P解码器独有的功能。系统能够在单个解码器中同时解析多种协议。例如，在分析MDIO流量时，可同时解码采集到的OA3P命令(CONFIG和RESET)以及MDIO Clock/Data上的MDIO数据流;在RX/ED(Error Detect，错误检测)分析中，可同时呈现MDI流量与RX/ED流量。





直观的可视化叠加：解码后的协议信息采用独特的颜色编码，直接叠加在物理层信号波形之上，使复杂的协议交互一目了然。

交互式联动分析：通过点击解码表中的特定行号，波形显示窗口会自动缩放并定位至对应的物理层信号片段，实现协议层与物理层的无缝联动。

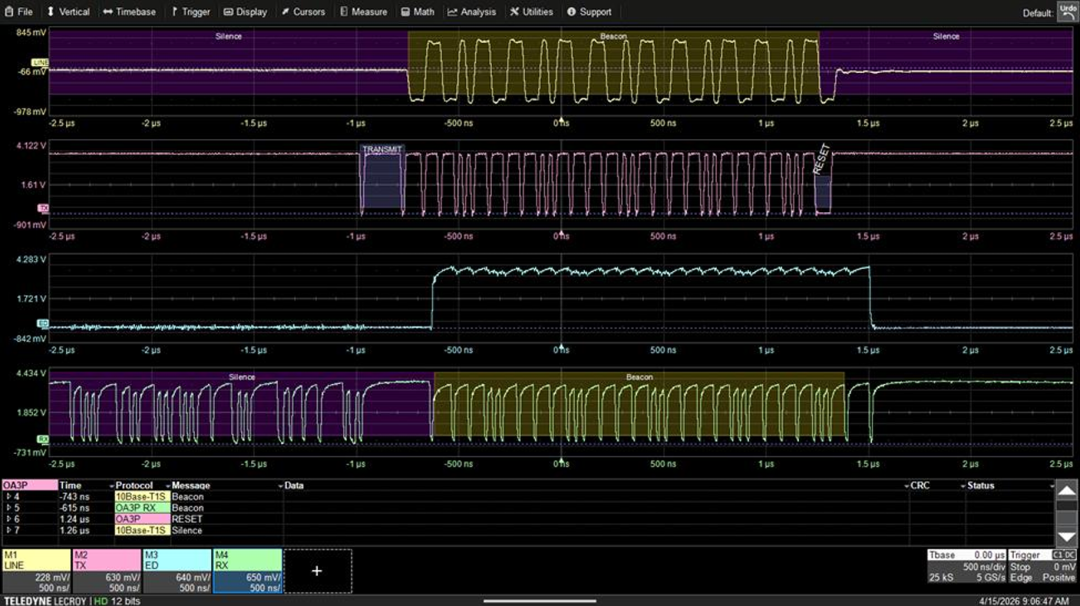

全信号联合解码：在启用全部三个解码器的模式下，系统可完整展示OA-3p接口的全貌。波形将同时呈现MDI接口信号(黄色)、TX引脚信号(红色)、ED信号(蓝色)以及RX信号(绿色)，为开发者提供统一的接口可见性。
