苏州MEMS公司“苏纳光电”启动IPO，全球市占率超70%！正在AI风口

  8月12日，证监会披露，苏州苏纳光电股份有限公司（下文简称“苏纳光电”），首次公开发行股票并上市辅导备案。

    苏纳光电正式启动IPO进程，辅导机构为华泰联合证券。

  官网显示，苏纳光电由来自清华大学、中国科学院的科技人员于 2014 年创立，是一家具备自主核心知识产权的高科技芯片企业，深耕光通信、光传感芯片领域，苏纳光电构建了光学、电学两大核心产品系列，形成光电协同的器件产品矩阵，可覆盖多产业场景的差异化应用需求。

    苏纳光电光学产品是公司的传统优势业务板块，具体涵盖硅透镜、熔融石英透镜、晶圆级红外测温 / 成像用硅透镜、光栅等多类精密光学器件，凭借高精度、高稳定性的性能表现，可广泛适配光通信、消费电子、激光雷达等多个领域的场景需求。

    苏纳光电电学产品是公司重点布局的业务方向，包含硅电容、IPD、InGaAs 激光器及探测器三大品类，主要面向光探测、光发射和红外传感器芯片等应用场景，可支撑高速通信、先进传感、高端封装等领域的功能落地。

许多人对苏纳光电感到陌生，但在全球光通信产业链中，苏纳光电已是不可替代的核心玩家：其MEMS硅透镜产品累计发货超7亿只，占据全球光通信市场超 70% 的份额，客户体系覆盖全球 95% 以上的光模块企业，是支撑高速光互联产业发展的关键上游供应商。

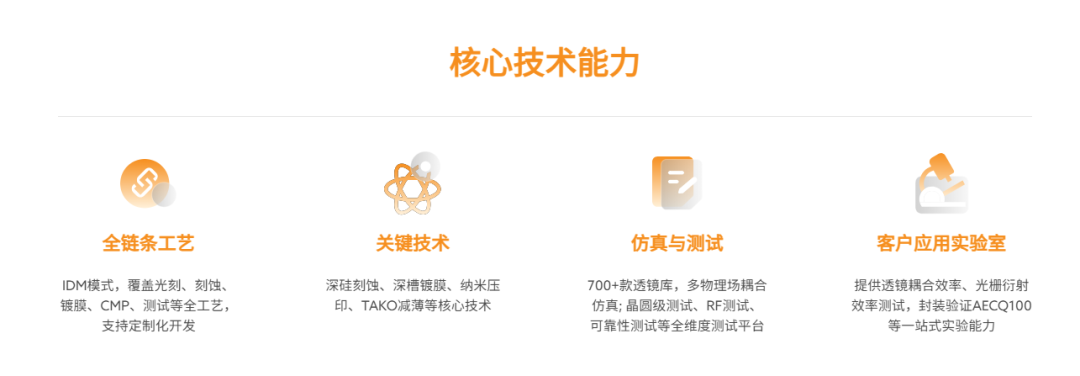

苏纳光电坚持自主芯片设计、自主工艺开发、自主制造生产的 IDM 模式，拥有完整独立的芯片研发与制造产线，覆盖 MEMS 工艺、硅基光学、晶圆制造、先进封装等核心环节，是国内少有的具备全链条能力的特色芯片企业。



硅基 MEMS 微透镜阵列是苏纳光电的核心支柱产品之一，也是 AI 时代高速光通信系统的核心光学器件。

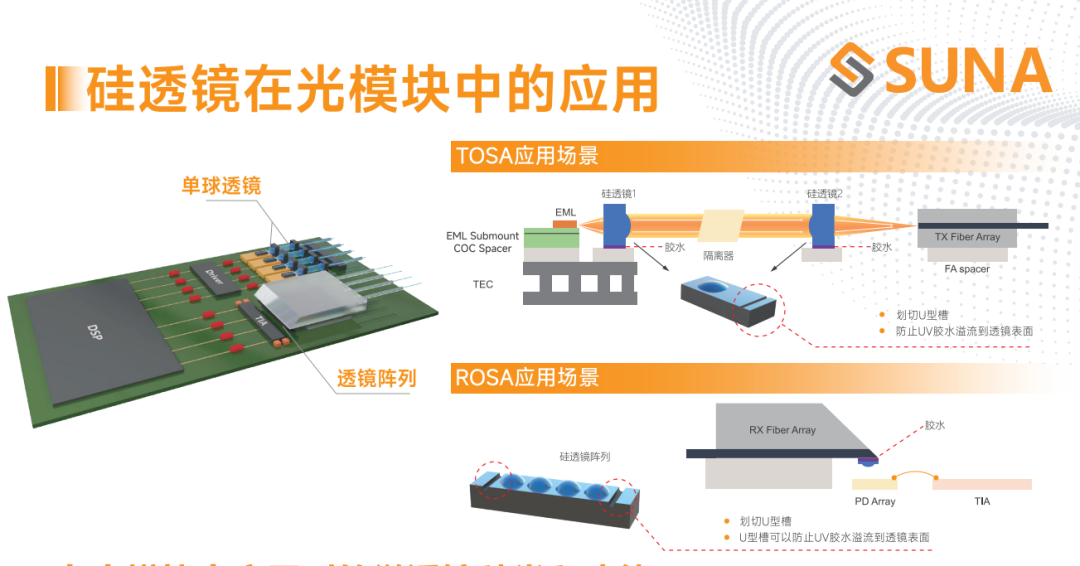

从 800G、1.6T 高速光模块，到 AI 数据中心、CPO 共封装光学、卫星通信系统，所有高速光互联场景都离不开高精度硅透镜的支撑，其作用相当于 “光信号的高速导航系统”，直接决定了光信号的耦合效率、传输稳定性与高速传输能力。


AI 算力升级带来的数据流量爆炸式增长，推动全球数据中心从铜缆向光通信全面升级，硅透镜的战略价值也随之凸显。

目前苏纳硅透镜累计发货量已达数亿只，凭借绝对领先的市场份额成为该领域的全球行业冠军，全球绝大多数高速光模块厂商均采用其产品，堪称 AI 算力时代底层基础设施的核心 “卖铲人”。

在硅透镜的成熟基本盘之外，苏纳的第二增长曲线 —— 硅电容业务也正快速打开市场空间。

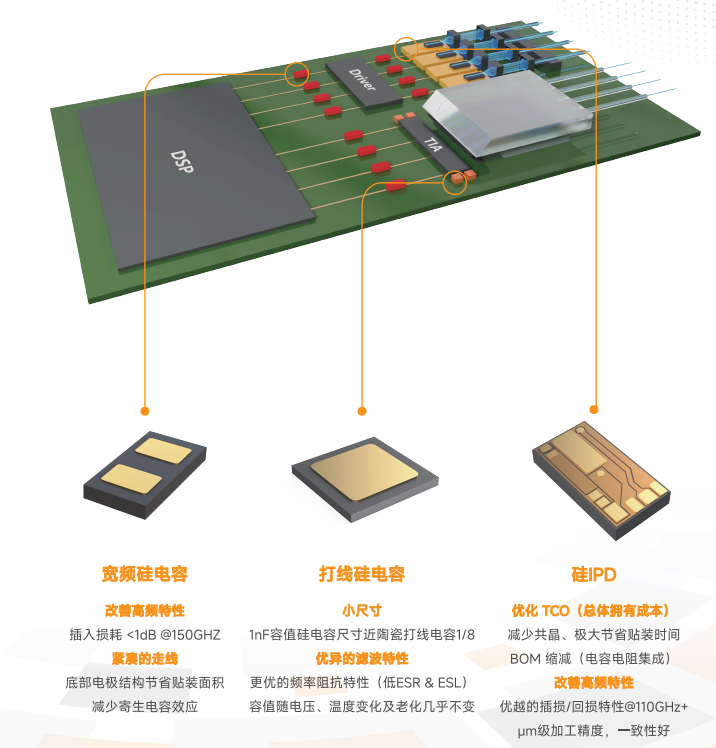

相比传统电容，硅电容具备高频性能优异、损耗更低、稳定性更强的突出优势，高度适配先进封装、AI 芯片、高速服务器、汽车电子与射频系统等高端场景。

苏纳光电自2021年启动硅电容器研发，已实现了重大突破，是国内少数具备硅电容器自主设计加制造能力的中国企业。

目前苏纳硅电容已实现头部大客户突破，产品正式切入全球高端半导体供应链体系。

2026年4月，其高端硅电容产线开工仪式在苏州纳米城举行，硅电容量产提速。

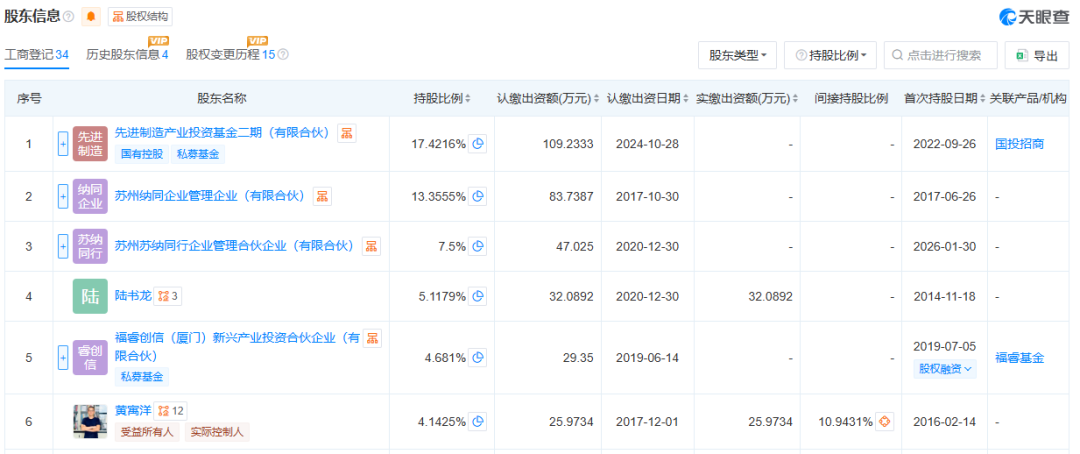

苏纳光电创始人为黄寓洋，据公开股权数据显示，目前，黄寓洋仅直接持有公司4.1425%，并不是公司最大股东。

苏纳光电第一大股东为国家先进制造产投基金，持有17.4216%股权，显示了国家队投资基金对公司发展前景的看好。

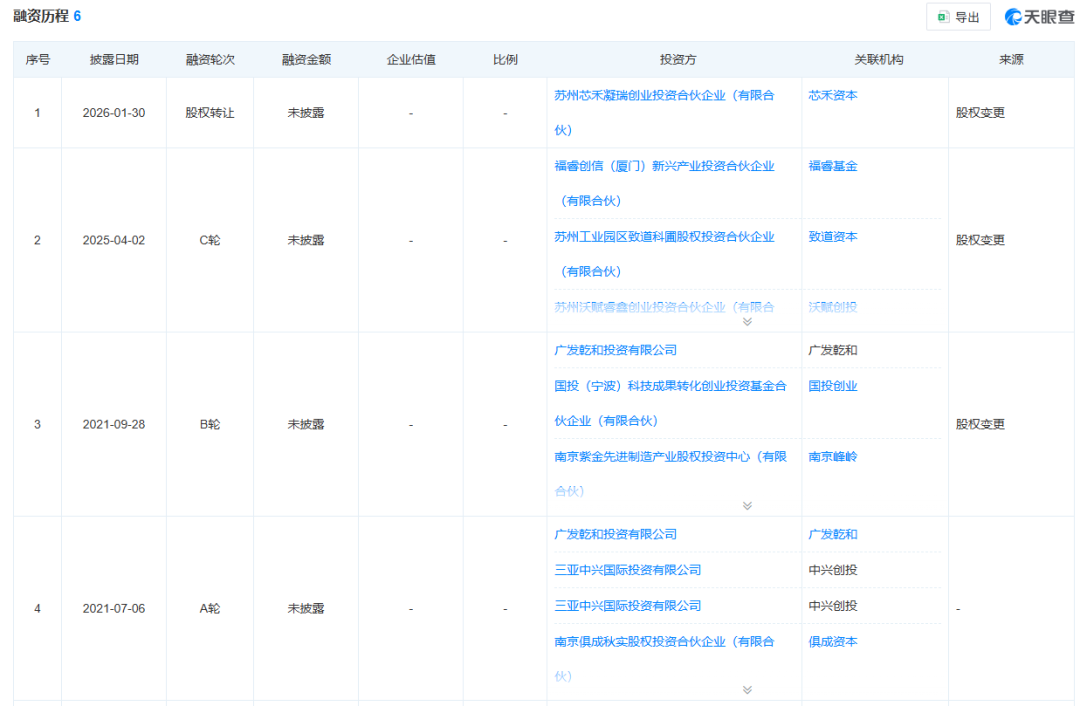

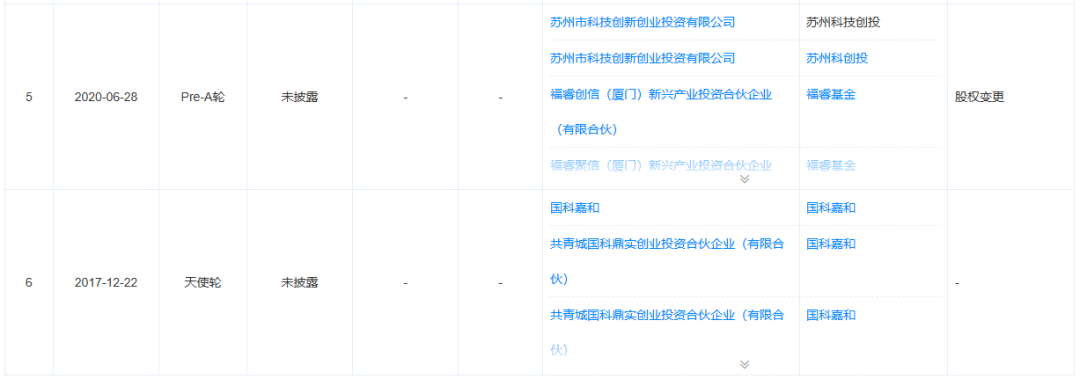

成立以来，苏纳光电获得多轮融资，其背后投资机构还有：芯禾资本、福睿基金、致道资本、沃赋创投、元禾控股、永鑫方丹、致道资本、福客基金、国投创业、南京峰岭、国投招商、南京市创投集团、苏州水木清华资本广发乾和、中兴创投、俱成资本、启宸资本、苏州科技创投、国科嘉和、领军创投等。
