光伏电站网线直流拉弧防护与绝缘设计

光伏电站里，直流侧的拉弧问题一直是运维和设计环节比较头疼的一块，而这个问题其实不只体现在电力线缆上，电站里配套的网络通信线缆，尤其是那些跟直流汇流箱、逆变器布线路径接近的网线，同样面临绝缘性能和拉弧防护方面的考验。这篇文章聊聊光伏电站网线在直流拉弧防护和绝缘设计上具体要注意哪些问题。

一、直流拉弧问题为什么会牵扯到网线？

光伏电站的直流侧电压等级并不低，组串之间的直流电压叠加起来，有些系统能达到上千伏，这种高压直流环境下，一旦线缆绝缘出现薄弱点或者连接部位存在接触不良，很容易引发拉弧现象。直流拉弧跟交流拉弧不一样，直流电弧一旦形成，没有过零点这种天然的熄弧机会，持续燃烧时间往往更长，释放的能量和热量也更集中。

网线本身虽然工作在低压弱电层面，但实际布线中经常会跟直流高压线缆走线路径接近，甚至在某些桥架或者线槽里并行敷设。如果网线的绝缘等级设计不足，一旦附近直流线缆发生拉弧或者绝缘击穿，产生的高温和电弧能量完全可能波及邻近的网线，造成绝缘层损坏，进而引发通信中断甚至更严重的连锁故障。

二、绝缘等级设计的基本考量

网线绝缘设计首先要考虑的是耐压等级是否跟实际布线环境的电压水平相匹配。虽然网线自身传输的是低压信号，但如果安装环境存在跟高压直流线缆共槽或者近距离布放的情况，绝缘层就需要具备更高的耐压裕量，以应对潜在的电弧冲击或者绝缘失效带来的瞬时高压影响。

除了耐压等级，绝缘材料本身的耐燃性和阻燃性能同样重要。光伏电站属于对火灾风险比较敏感的场景，一旦附近发生拉弧引燃，如果网线绝缘材料本身助燃性强，很容易让局部故障演变成更大范围的火灾隐患。所以电站专用网线的绝缘材料选型，通常会倾向选用低烟无卤、阻燃等级较高的配方，这跟普通办公场景用的网线在材质要求上有明显区别。

三、布线路径规划对拉弧防护的作用

除了线缆本身的绝缘设计，布线路径的合理规划同样是拉弧防护体系里不可忽视的一环。理想情况下，网线应该尽量避免跟直流高压线缆共用同一线槽或者近距离并行敷设，如果空间条件确实有限必须靠近布放，至少要保证有物理隔离措施，比如独立的金属隔板或者足够的间距，减少一旦发生拉弧，能量直接波及网线的风险。

交叉布线的情况也需要特别注意，网线和直流线缆如果必须交叉，应尽量保持垂直交叉而不是长距离平行，这不仅有利于降低电磁干扰，也能在一定程度上减少故障能量传导的路径长度。这些布线细节看似基础，但在实际电站项目里，恰恰是容易因为现场空间紧张而被妥协掉的环节。

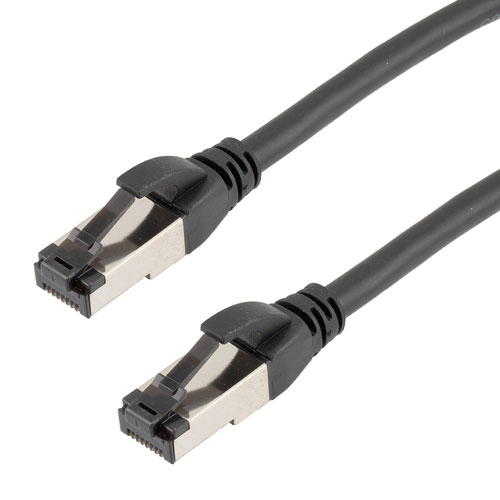

L-com 超六类以太网线，S/FTP 屏蔽结构，26AWG 导体，工业户外高柔型，TPE 护套，黑色

四、连接部位的防护设计

网线本体的绝缘做好了，连接部位如果处理不当，同样可能成为薄弱环节。尤其是室外或者半室外安装的连接接口，如果密封防护等级不够，水汽、粉尘长期侵入，不仅会导致连接性能下降，潮湿环境本身也会降低绝缘材料的耐压能力，间接增加了周边高压环境下拉弧风险波及的可能性。

光伏电站现场环境复杂，风沙、高温、潮湿这些因素往往同时存在，连接器件的选型需要综合考虑防护等级和长期耐候性能，这类涉及绝缘和防护要求较高的工业线缆及连接组件。

L-com诺通深耕通信行业40余年，工业级以太网产品包括线缆组件、适配器、连接器、散装线缆、转换器、机架面板、测试设备等。产品特色包括双屏蔽、耐高温、弯角型、防水型、延长型、面板安装型等，严格的工业制造工艺和详细的产品参数，行业认证，一件起发，一站式快速完成系统的布线任务。

五、日常巡检与故障预警机制

拉弧防护设计做得再完善，长期运行中的巡检维护同样不能少。光伏电站的直流侧本身就是拉弧监测的重点区域，不少电站会在关键节点部署拉弧检测装置，一旦监测到异常电弧信号，系统会自动触发保护动作。这类监测机制在保护直流线缆本身的同时，客观上也能为附近的网线提供一定的间接保护，降低故障能量持续累积扩大的风险。

除了自动化监测，定期的现场巡检依然有其必要性，尤其是网线绝缘层的老化情况、连接部位的密封状态，这些细节很多时候需要人工目视或者简单工具检测才能及时发现，不能完全依赖自动化系统覆盖所有可能出现问题的角落，两者结合才能把拉弧引发的连锁风险控制在相对可控的范围内。

六、快问快答

Q：网线绝缘等级选得越高，是不是就能完全杜绝被附近直流拉弧波及的风险？

A：提高绝缘等级确实能有效降低风险，但不能理解为绝对意义上的完全杜绝。拉弧一旦发生，释放的能量和局部瞬时温度可能远超常规绝缘材料的设计裕量，尤其是持续燃烧时间较长的直流电弧，即便网线本身绝缘等级设计得比较高，如果距离故障点过近或者暴露时间较长，依然存在绝缘层被损坏的可能性。所以更全面的防护思路应该是绝缘等级提升、布线路径合理隔离、连接部位密封防护这几方面综合配合，单纯依赖提高绝缘等级这一项指标，并不能把风险降到理论上的零，合理的物理隔离和及时的故障监测同样是防护体系里不可或缺的部分。

Q：光伏电站运行多年后，网线绝缘性能会不会因为长期处于直流电场附近而逐渐劣化，这种劣化有没有比较明显的先兆？

A：长期处于直流电场附近确实可能对绝缘材料产生一定的累积影响，这种现象在业内有时被称为电场老化效应，尤其是绝缘材料在持续电场应力作用下，分子结构可能发生缓慢的变化，导致绝缘性能随时间推移逐渐下降。不过这种劣化过程通常是渐进式的，很难通过肉眼直接观察到明显先兆，更多需要依赖定期的绝缘电阻测试或者耐压测试数据的纵向对比来判断，如果发现绝缘电阻呈现持续下降趋势，即便还没有达到不合格的临界值，也应该提高该区域网线的巡检频次，必要时提前安排更换，而不是等到绝缘性能真正劣化到引发故障才被动处理。

Q：网线和直流高压线缆之间，除了物理隔离，有没有其他辅助手段可以进一步降低拉弧能量波及网线的风险？

A：除了常规的物理隔离措施，确实还有一些辅助手段可以考虑。比如在关键区域增设防火隔板或者防火包覆材料，即便发生拉弧，也能在一定程度上阻隔热量和火焰的直接传导路径，为网线提供额外的缓冲防护层。另外从系统设计角度看，提升直流侧拉弧检测系统的响应速度和保护动作的可靠性，能够在电弧发生初期就快速切断故障回路，缩短电弧持续燃烧的时间，间接降低了能量累积对周边线缆造成损害的概率。这些辅助手段更多是从降低故障发生后的影响范围和持续时间入手，跟前期的绝缘和隔离设计形成互补，而不是相互替代的关系。

Q：光伏电站不同区域，比如汇流箱附近和逆变器机房内部，网线的拉弧防护和绝缘设计要求是不是应该有所区分？

A：确实应该区分对待，不同区域的实际风险等级和环境条件存在明显差异。汇流箱附近通常是多路组串直流电缆汇集的区域，电压叠加后风险相对集中，而且往往处于室外或者半室外环境，同时面临拉弧风险和恶劣天气的双重考验，这类区域的网线绝缘等级和防护设计通常需要按照更严苛的标准来配置。而逆变器机房内部虽然同样存在直流高压设备，但相对而言环境更可控，温湿度、粉尘等外部因素的影响会小一些，防护设计的侧重点可能更多放在合理的布线隔离和机柜内部空间规划上。所以在实际工程设计中，针对电站不同区域的具体风险特点做差异化的绝缘和防护等级设计，会比全站统一套用同一套标准更加科学合理，也能在保证安全性的同时避免不必要的成本浪费。
