稳先微电子超级PMOS系列WS9008S智能开关芯片介绍

稳先微智能高边开关产品布局持续完善。车规级产品线方面，此前已推出第二代单通道产品 WS9008AE 与 WS9008AK：前者以 8.5mΩ 低导通电阻和 13A 持续输出能力深耕车载市场，后者以紧凑型封装设计实现 70% 板面积缩减，适配空间受限的车身电路。

如今，面向工业与消费电子的 超级PMOS 产品线再推新品——WS9008S。作为 超级PMOS 40V 系列智能开关芯片，WS9008S 聚焦工控、锂电设备等领域的关键需求，搭载 ±2% 高精度电流检测，搭配通用 ESOP-8L 封装，兼顾采样精度与量产通用性。

—   产品核心参数  —

— 典型应用电路图  —

—  测试波形图及具体信息  —

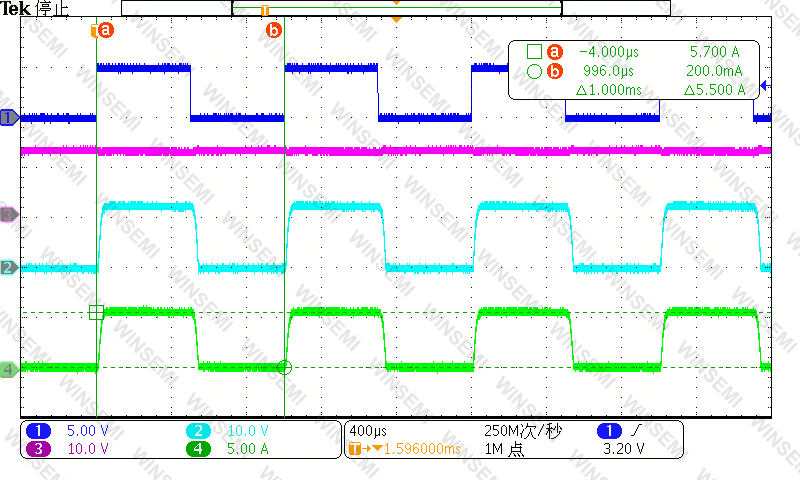

01支持阻性负载

试验条件：

VS=13V，IN=5V@1KHz，Rload=3Ω（负载电流约4.3A）

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:IOUT

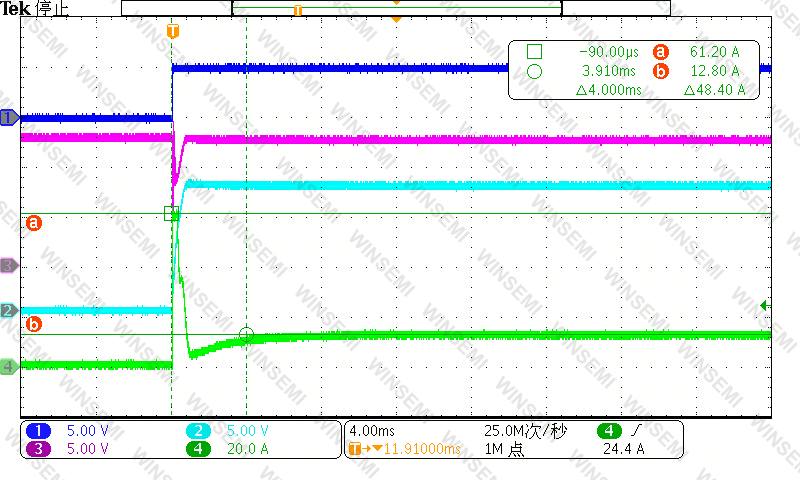

02支持容性负载

试验条件：

VS=13V，IN=5V@1s，Cload=3mF，Rload=1Ω

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:IOUT

03支持感性负载

试验条件：

VS=13V，IN=5V@2ms，Lload=55mH（寄生电阻约6.5Ω）

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:IOUT

04短路特性

VS=13V

试验条件：

负载先短接到地，再开启通道

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:ISC

试验条件：

通道先打开，负载再短接到地

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:ISC

04支持卤素灯负载

试验条件：

VS=13V，IN=5V，LAMP: 1X65W 12V

通道说明：

CH1:IN CH2:OUT

CH3:VSCH4:IOUT

—  典型应用场景  —

泵 / 阀类：水泵、气泵、电磁阀（电流反馈判断卡滞、空转）

电机类：直流有刷 / 无刷电机、风扇（堵转检测、过载保护）

加热器类：PTC 加热器、电热丝（恒功率控制、开路检测）

照明类：LED 灯带、信号灯（调光电流反馈）

继电器 / 保险丝替代应用：替换传统继电器、保险丝、分立电路
