CSC7136E 无光耦原边控制器硬件与量产调试方案

1 核心电气参数

1. 适配市电：90~265VAC 全电压，最大输出功率 12W，典型规格 5V2.4A / 12V1A；
2. 功率器件：片内集成 800V 耐压 NPN 功率三极管，省去外置高压管；
3. 控制特性：内置线电压补偿、负载补偿、输出线缆压降补偿，CV/CC 恒压恒流精度高；
4. 待机指标：220V 空载功耗＜75mW，PFM 调频降低轻载噪声；
5. 完整保护：输出 OVP、短路 SLP、芯片 OTP 过温、VCC 过压 / 钳位保护；
6. 封装：SOP7 贴片，引脚定义：1-VCC，2/3-FB，4-CS，5/6-HV，7-GND。

2 25℃ AC220V 标准工况实测数据

测试项目	测试条件	CSC7136E 实测值
空载待机功耗	无输出负载	66~73mW
5V2.4A 满载效率	额定输出	86.7%
长线输出压降	1.5m 输出线材	≤0.13V
芯片满载表面温升	持续 60min 满载	74℃
轻载可闻噪声	0.1A 小负载	无明显啸叫

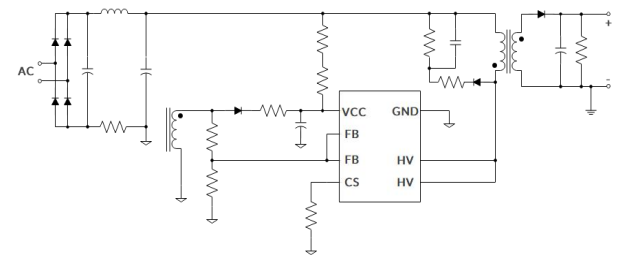

3 标准应用电路拓扑

原厂无光耦反激拓扑，变压器仅主、副两组绕组，无需反馈辅助绕组；辅助绕组分压送入 FB 双反馈引脚完成稳压采样，CS 引脚串联采样电阻实现恒流控制，HV 引脚直连变压器初级。 VCC 引脚 0.1μF 旁路电容必须就近焊装，缩短供电环路，抑制开关纹波干扰 FB 采样电压。

4 PCB 布局硬性设计规范

1. HV（5、6 脚）功率走线短粗，铺铜加宽，提升 BJT 散热面积，满载温升可下降 7~10℃；
2. FB 分压电阻紧靠 2、3 引脚，远离变压器磁芯高压动点，避免采样漂移；
3. CS 采样电阻地线独立直连母线电解地，禁止与功率地共用长线；
4. 原边功率环路（变压器初级、HV 引脚、母线电容）总面积控制≤280mm²，降低 EMI 传导干扰；
5. 高压区域与输出低压分区铺地，单点汇流，杜绝地环路噪声。

5 量产调试典型故障与整改方案

故障 1：长线输出电压偏低

整改：调整 FB 上下分压电阻配比，充分启用芯片内置线缆补偿电流，适配加长输出线材。

故障 2 EMI 传导测试余量不足

整改缩小原边功率环路，变压器增加 0.4~0.6mm 气隙，初级侧增加 RC 吸收回路。

故障 3 低温（-10℃）上电偶尔重启

整改更换低漏流启动电阻，VCC 选用低 ESR 10μF 电解电容。

故障 4 满载温升超标

整改扩大 HV 引脚铜皮面积，优化变压器匝比，降低初级峰值电流。

6 典型适配应用场景

1. 5V2.4A、12V1A 手机、平板小型插墙适配器；
2. 路由器、无线 Mesh 扩展器配套外置电源；
3. 香薰机、桌面加湿器、小型美容仪内置辅助供电；
4. 智能门锁、室内人体感应传感器低压供电模块；
5. 小型 LED 灯带、桌面氛围灯驱动电源。

7 晶源微同功率产品选型区分

5W 档位选用 CSC7134 系列，10W 通用 5V2A 选用 CSC7136B，12W 5V2.4A/12V1A 优选 CSC7136E。
