一芯兼顾供电、投屏与 OTG｜乐得瑞 LDR6021Q PD DRP 芯片应用介绍

LDR6021Q 是乐得瑞推出的USB-C DRP 双角色 PD3.1 协议控制芯片，面向 Bridge 桥接类配件打造，以单芯片集成 DRP 角色管理、PD 协商、硬件 OTG 控制能力，解决传统 Type‑C 配件 “充电与 OTG 互斥、多器件 BOM 臃肿、盲插兼容性差” 的痛点，适合小型 OTG 转接器、单 C 口外设、便携音频转接、小型拓展配件等方案。

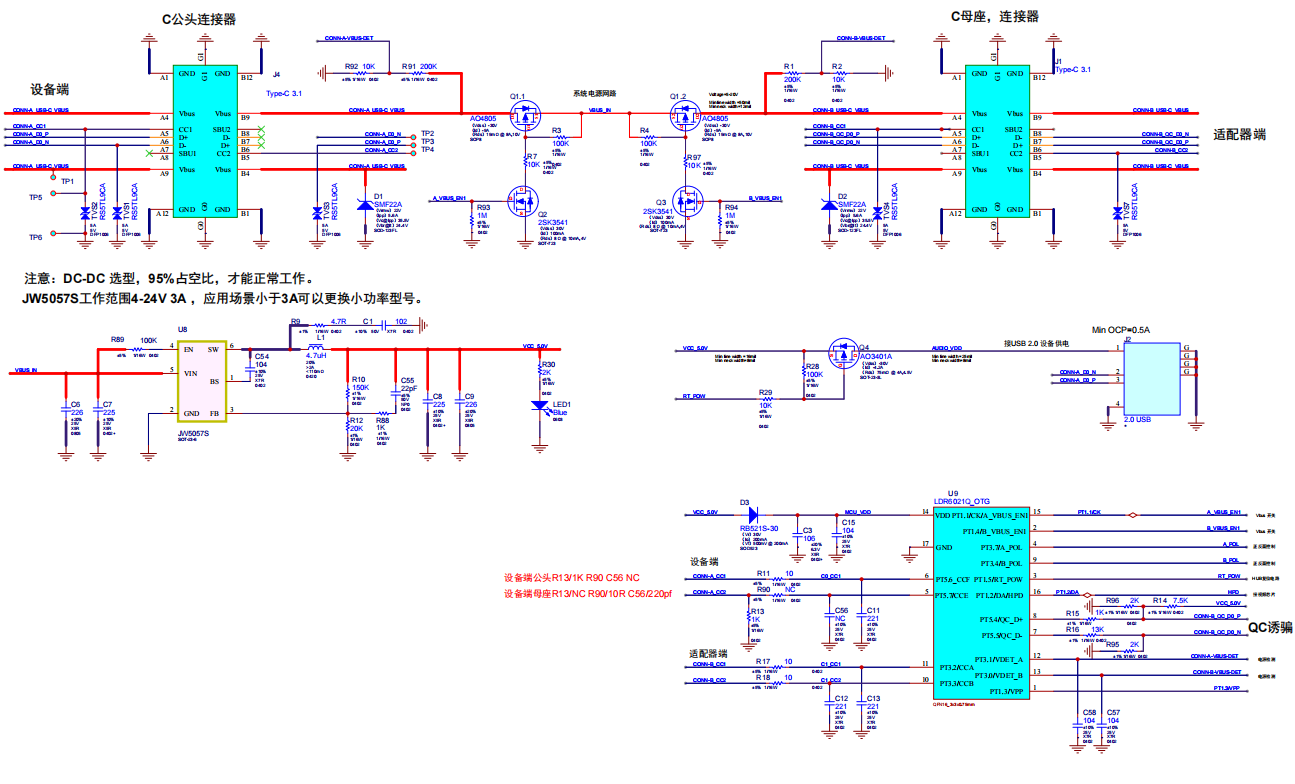

一、核心 DRP 与 PD 技术要点

DRP 双角色动态切换 内置硬件 DRP 控制逻辑，支持电源角色（SRC 供电 / DFP 受电）、数据角色（DFP 主机 / UFP 外设）协同管理；依靠 CC 引脚检测对端设备，自动完成 DR_SWAP 角色交换，双盲插无感切换，无需按键干预。可实现手机反向给小外设供电，也可接收 PD 适配器供电并同步开启 OTG，达成边充边传。

PD3.1 协议引擎 支持 PD3.1 SPR，兼容 PD2.0，自动完成 PDO 协商、电压电流请求，支持 5V/9V/12V/15V/20V 档位协商，适配手机、平板、笔记本、PD 电源等主流终端。

高集成硬件 OTG 区别于软件模拟 OTG 的通用 PD 芯片，LDR6021Q 搭载独立硬件 OTG 模块，热插拔识别更快、稳定性更强，规避 U 盘、声卡、读卡器等外设识别失败、掉线死机问题，USB2.0 480Mbps 数据通路稳定并行工作。

外围极简与保护 内置 5V LDO、PMOS 驱动，外围器件少；集成 OVP/OCP/OTP/ESD 防护，采用小型 QFN 封装，适合紧凑结构配件，降低 PCB 面积与 BOM 成本。

二、典型应用场景

Type‑C OTG 边充边传转接器 最主流场景：单 C 口输入，外接 U 盘、读卡器、键鼠、采集卡，同时接入 PD 电源给主机供电，手机 / 平板边快充边读写外设，解决原生单 C 口设备充电、OTG 不能同时使用的痛点。

Type‑C 转 3.5mm 音频转接（带充电） 手机单 C 口听歌同时补电，芯片通过 DRP 与 PD 协商规避手机端强制 PR_SWAP 导致的断连、充电失效问题，适配直播、手游音频配件。

便携音箱、录音设备、相机手柄、平板外设 单 Type‑C 接口一机多用：适配器接入时设备受电充电；设备作为主机时对外给麦克风、耳机等小负载外设供电，兼顾供电、数据、音频传输。

小型便携拓展配件、低功率桥接配件 适合轻量拓展模块，不需要复杂 DP Alt Mode 视频输出，重点聚焦PD 双向供电 + OTG 数据，追求小体积、低成本、高兼容性。

三、方案优势总结

✅ 单芯片替代多器件：PD 协议 + DRP 角色 + OTG 控制一体化，精简 BOM、缩小 PCB；

✅ DRP 无感盲插：自动双向角色交换，用户无需区分主从、正反即插即用；

✅ 边充边传稳定并行：硬件 OTG 隔离电力与数据链路，减少传输卡顿、热插拔异常；

✅ 手机平板兼容性强：针对消费终端 PD 协商、PR_SWAP 场景做适配优化，降低兼容性返修；

✅ 安全完善：过压、过流、过热、静电多重防护，适合消费类便携配件量产。

四、选型小结

LDR6021Q 定位轻量 OTG+PD 双向供电 DRP 桥接方案，优先推荐给不需要 DP 视频 Alt Mode、主打边充边 OTG、追求小尺寸低成本的 Type‑C 配件；若需多路 PD、240W EPR 或 DP 视频输出，则可选用 LDR6020、LDR6600 等其他型号。
