8‑30V 转 5V 2.5A 同步降压 DC‑DC｜CSC5812C 车载电源设计方案

一、CSC5812C 核心器件特性

1. 封装：SOP8，编带 4K / 盘；引脚：1‑OUT，2‑D+，3‑D‑，4‑VIN，5/6‑SW，7/8‑GND

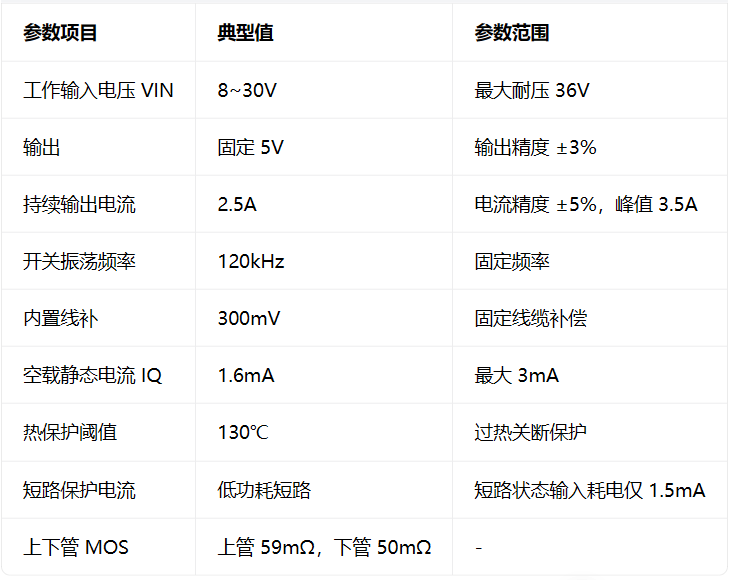

2. 电气关键参数（TA=25℃）

1. 核心功能：

• D+、D‑引脚直连 USB 数据线，可实现 USB 端口识别；
• 自带固定 300mV 线缆补偿，解决车载长线输出压降；
• 短路保护状态下消耗电流很小，降低故障状态整机功耗；
• 带载启动，启动能力接近最大输出电流；
• 全套保护：输入过压、输出过压、热关断、输出短路保护。

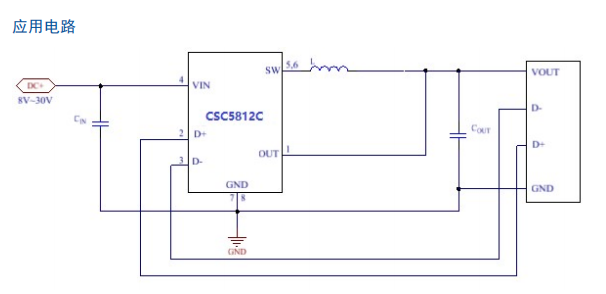

二、标准应用电路说明

VIN 输入端必须就近放置≥47μF 输入电容抑制车载电压尖峰；SW 引脚接功率电感；OUT 为反馈引脚直接连接输出端；D+、D‑直接接到 USB 接口数据引脚。外围器件非常精简，不需要复杂分压反馈电阻，反馈全部内置，减少 BOM 器件数量。

三、PCB 布局硬性规范

1. VIN 引脚输入电容必须紧贴 4 脚焊盘，抑制车载瞬间高压尖峰；
2. SW 开关节点铺铜面积不宜过大，降低 EMI 辐射，电感靠近 SW 引脚；
3. OUT 反馈走线直接连输出电容正极，不要从电感后面绕长距离走线，避免采样误差；
4. D+、D‑信号走线远离 SW 功率回路，防止开关噪声干扰 USB 识别；
5. GND7、8 脚多点接地，功率地完整铺铜，改善大电流散热。

四、量产调试典型故障及整改

1. 车载工况输出电压不稳、受点火尖峰干扰：加大输入端电容，增加 TVS 做输入浪涌防护；
2. USB 识别异常：D+/D‑走线远离功率开关节点，减少耦合噪声；
3. 大电流满载芯片温升偏高：加大 GND 地铺铜，选用 DCR 更低的功率电感；
4. 输出短路之后恢复异常：检查输入电容容量，确认 VIN 满足 8V 以上最小工作电压。

五、典型应用场景

1. 车载 USB 车充，12V/24V 汽车系统转 5V 输出；
2. 充电器次级预降压、电池充电管理电源；
3. 分离式供电系统、工业小型 DC‑DC 模块；
4. 需要 USB 识别的 5V 大电流输出电源。

六、同系列选型区分

需要峰值限流 3A 版本选 CSC5812CL；追求 3.5A 峰值能力选用 CSC5812C。
