8‑30V 输入 2.5A 限流版同步降压｜晶源微 CSC5812CL 硬件设计解析

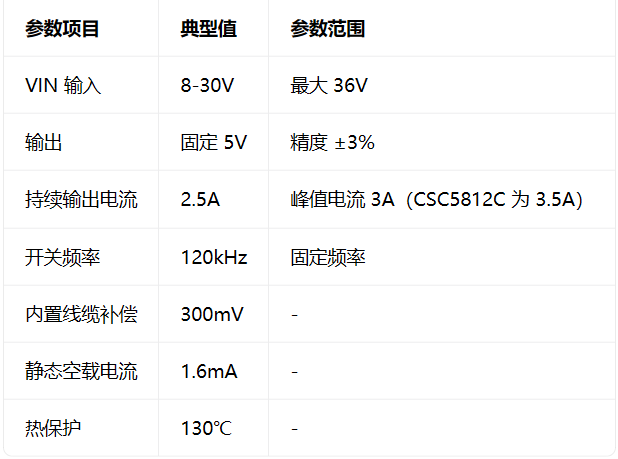

一、CSC5812CL 原厂核心参数

引脚定义与 CSC5812C 完全兼容，可以直接 PCB 兼容，无需改板。

核心差异：CSC5812C 峰值 3.5A；CSC5812CL 峰值 3A，做了限流降级，适合需要保守设计余量的项目，其余外围电路、引脚、保护逻辑完全一致。

二、标准应用电路

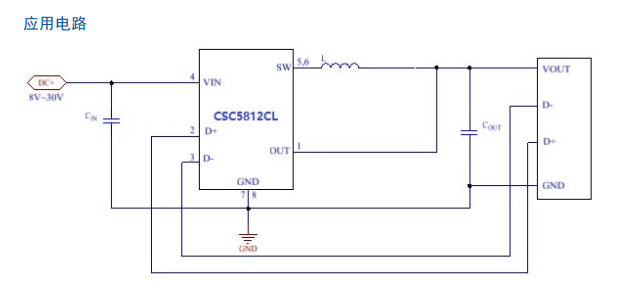

引脚和外围电路与 CSC5812C 完全一致，输入 47μF 以上输入电容，SW 接功率电感，OUT 反馈直连输出，D+ D‑接 USB 识别端口；可以直接在原有 CSC5812C 硬件上面做物料替换，只需要软件 / 整机做峰值电流的验证测试。

三、PCB 布局设计要点（同 CSC5812C）

1. VIN 输入电容紧贴 VIN 引脚，抑制车载电源的浪涌尖峰；
2. SW 节点铜不宜过大，降低 EMI；电感尽量靠近 SW；
3. OUT 反馈走线直接取自输出电容正极，不要长绕走线；
4. D+、D‑信号回路远离功率开关区域，避免 USB 识别出错；
5. GND 引脚完整铺铜，保证大电流散热。

四、量产调试重点

1. 两款芯片引脚兼容，但峰值电流不同，直接替换之后，整机最大输出负载需要重新验证；
2. 其余故障现象（尖峰干扰、识别异常、温升、短路恢复）排查方式完全参考 CSC5812C；
3. 车载环境务必做好输入端浪涌抑制，延长器件寿命。

五、典型应用场景

1. 12V/24V 车载 USB 车充，追求更保守峰值电流余量；
2. 充电器次级预降压，电池充电电源；
3. 分离式供电系统，工业 DC‑DC 模块；
4. 对短路峰值电流有要求的 5V 大电流输出设备。

六、同系列选型区分

峰值 3.5A 选型 CSC5812C；追求保守 3A 峰值限流选型 CSC5812CL。
