三格电子SG-Fiber_Switch系列光电交换机：突破传输距离限制，构建工业级光纤网络

在工厂车间、户外安防、厂区监控等项目现场，常常面临布线距离远、电磁干扰强、现场温湿度变化大等难题。普通商用交换机很难胜任严苛的工业环境，而光纤传输凭借抗干扰、传输距离远的优势，成为工业通信的优选方案。

三格电子SG‑Fiber_Switch 系列工业光电交换机，可实现光电信号转换，依托光纤延长传输距离，单模光纤最远传输距离可达20-40公里。具备强抗干扰特性，完成多端口数据转发，完美适配工业混合网络组网场景。

产品选型表

SG‑Fiber_Switch 系列共 6 款型号，覆盖1光1电到2光4电的多种端口组合，满足不同规模的组网需求：

产品型号	类型	光口数	电口数	光口类型
SG-Fiber_Switch-1F-1E	1光1电交换机	1	1	SC/FC/ST (单模/多模可选)
SG-Fiber_Switch-1F-2E	1光2电交换机	1	2	SC/FC/ST (单模/多模可选)
SG-Fiber_Switch-1F-4E	1光4电交换机	1	4	SC/FC/ST (单模/多模可选)
SG-Fiber_Switch-2F-1E	2光1电交换机	2	1	SC/FC/ST (单模/多模可选)
SG-Fiber_Switch-2F-2E	2光2电交换机	2	2	SC/FC/ST (单模/多模可选)
SG-Fiber_Switch-2F-4E	2光4电交换机	2	4	SC/FC/ST (单模/多模可选)

光口支持 SC/FC/ST 接口，单模、多模、单纤、双纤均可选择，适配市面上绝大多数光纤布线方案。

设备特性

支持4个10/100M自适应RJ45网口，端口支持自动翻转（Auto MDI/MDI-X）；

支持2个百兆单模/多模（单纤/双纤）光口；

所有端口均具备全线速转发功能，保证无阻塞报文转发；

支持全双工和半双工自动协商方式；

符合IEEE802.3/802.3U/802.3x存储转发方式；

支持-35~75°C温度范围全负载工作；

高强度金属外壳，IP40防护等级，支持卡扣式安装；

硬件参数

硬件参数	参数说明
电源	9-36V(典型值24V/120mA)，电源区分正负极，带过压、过流保护
工作温度	-35~75℃
工作湿度	5%~95%无冷凝
百兆网口	接口：RJ45 速率：10/100M自适应 模式：MDI/MDIX 自侦测
百兆光口	接口：默认SC（单纤/双纤、单模/多模可选） 速率：100Base-FX、155Mbps 距离：单模最远传输20-40KM，多模最远传输550M

硬件说明

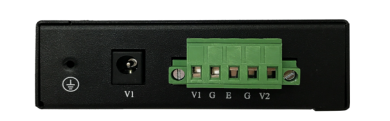

1、电源接口

本模块电源接口如下图所示，支持压线端子接法和圆头电源接法，支持双电源冗余供电，支持 9-36V 输入：

接口符号	参数说明
圆头V1	接圆头电源 9-36V（和端子 V1 不能同时接）
端子V1/V2	接直流 9-36V 正
G	接直流 9-36V 负
PE	接大地

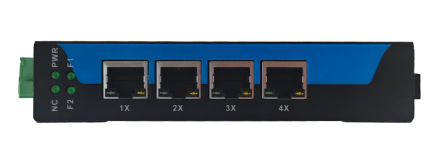

2、指示灯定义

指示灯	指示灯说明
PWR	电源指示灯，常亮说明电源正常
F1	F1闪烁表示光纤连通连接且有数据交互
F2	F2闪烁表示光纤连通连接且有数据交互
NC	保留无用
网络绿灯	绿色指示灯闪烁说明网络连接且有数据交互

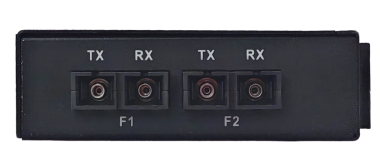

3、光口

光纤接口	参数说明
F1	单纤：设备F1接入另外一个设备的F2 双纤：设备F1接下个设备F1或者F2 (TX接RX，RX接TX)
F2	单纤：设备F2接入另外一个设备的F1 双纤：设备F2接下个设备F1或者F2 (TX接RX，RX接TX)

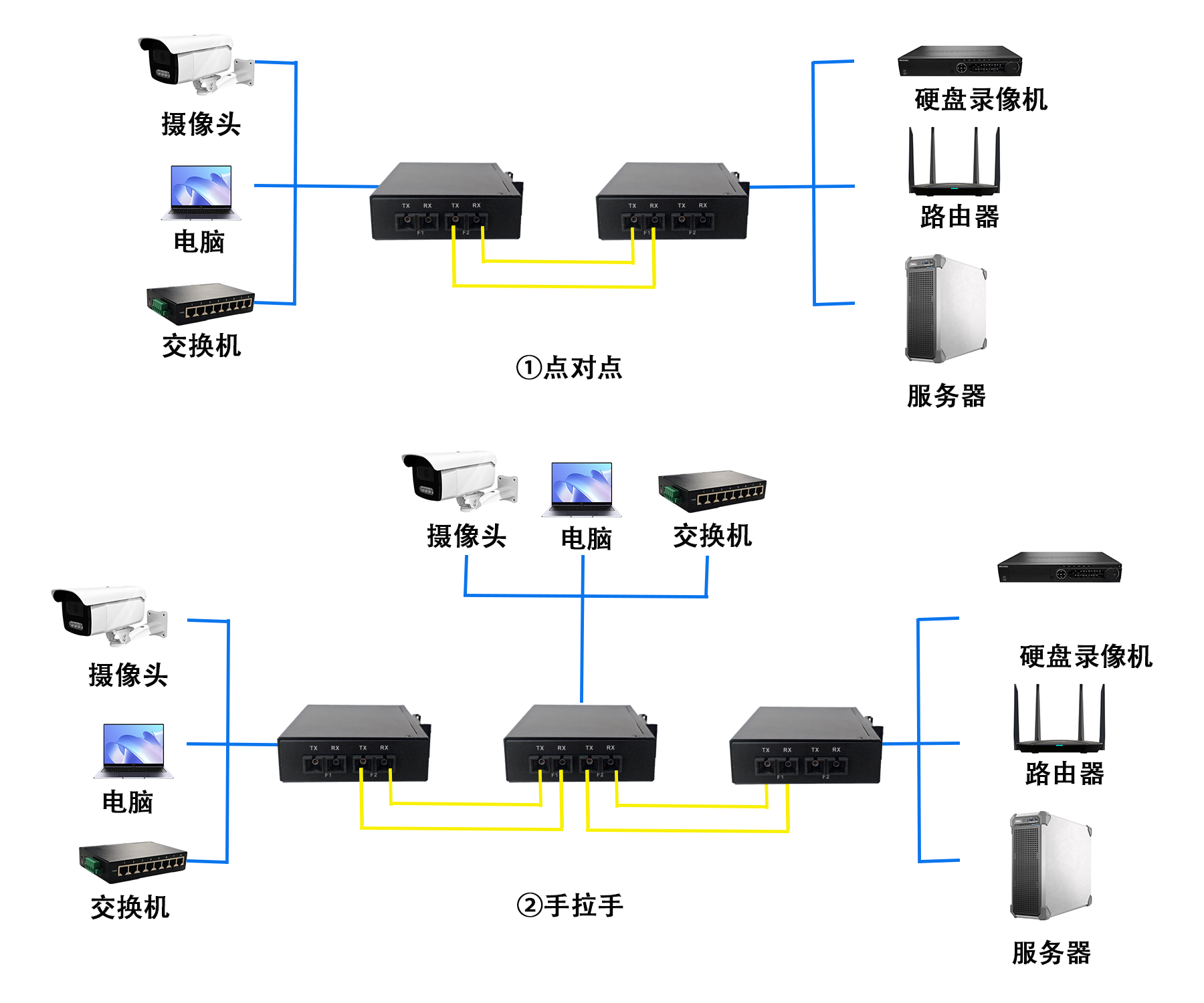

应用场景
