NX3306A+NX3301W+NX4004：DP/HDMI转HDMI切换器方案三芯协同

今天，我们将基于纳祥科技NX3306A这一款11双向多路复用器芯片的功能特性，针对两个输入设备（DP和HDMI）连接一台HDMI显示设备的应用场景，开发DP/HDMI 2进1出转HDMI切换器方案，实现不同输入源之间的自由切换，覆盖多设备协同工作场景，满足用户对高效、兼容且经济的音视频切换方案的需求。

方案描述

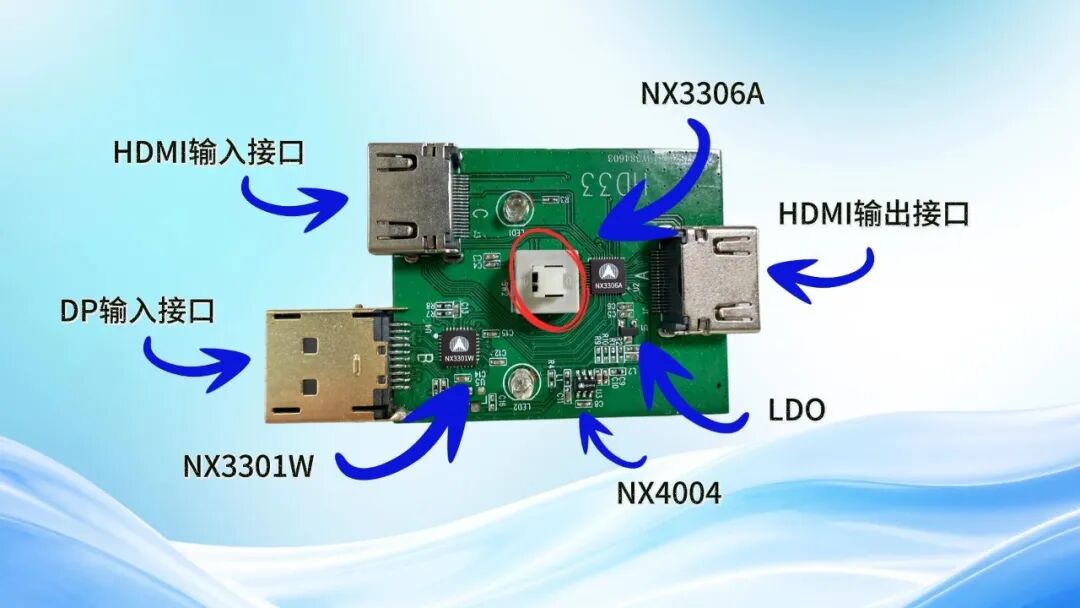

本方案以国产高集成度芯片为核心，构建支持DP/HDMI双输入、单HDMI输出的智能切换。它主要由HDMI输入接口、DP输入接口、HDMI输出接口、开关切换按键、LED指示灯以及NX3306A、NX3301W、NX4004和LDO等芯片组成，实现信号无损转换与稳定传输，具备热插拔检测、EDID动态管理和低功耗运行等特性。



方案原理如下所示


DP输入信号经NX3303W转换成HDMI信号输入到NX3306A的端口B； HDMI输入信号直接进入NX3306A的端口A，经NX3306A多路复用器切换后送至输出端口。

参数特点


①2:1多路复用器

②支持 HDMI 1.4b/2.0 (最高8.5Gbps)及DisplayPort 1.4 标准

③差分带宽(-3B)

●端口 A: 典型值 8.5GHz

●端口 B: 典型值 8.5GHz

④低功耗

⑤高带宽

核心组件选型


①信号切换模块：NX3306A（核心芯片），采用 1:2 或 2:1 双向多路复用器架构，支持两路高速信号选择一路输出；

②输入转换模块：NX3303W，将 DP 输入信号转换为 HDMI 信号，使 DP 源设备可复用 HDMI 链路统一输出至显示设备；

③输入接口模块：HDMI 输入接口 + DP 输入接口，支持热插拔检测，实现设备即插即用与输入源自动识别；

④控制交互模块：开关切换按键 + LED 指示灯，完成 DP/HDMI 输入源选择，反馈当前工作状态；

⑤电源管理模块：LDO，保证NX3306A等芯片及接口电路工作稳定、纹波可控。

测试演示

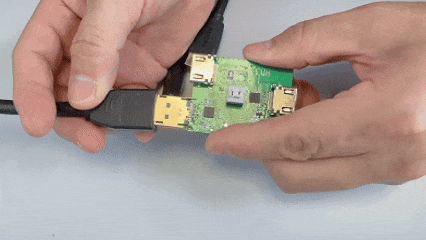

① DP、HDMI 输入接口分别连接输入设备，HDMI 输出接口连接显示器

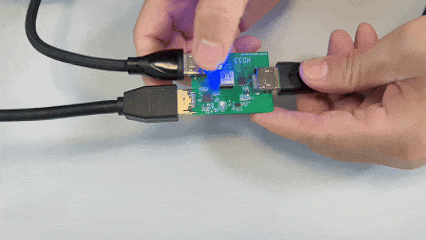

② 按下切换键，即可在 DP、HDMI 信号间自由切换

方案总结

本方案通过深度整合国产优质芯片资源，成功打造出高性能、低成本、易量产的DP/HDMI转HDMI切换解决方案，目前可被广泛应用于HDMI/DisplayPort 切换器、游戏、家庭影音娱乐、电视、个人计算机及笔记本电脑等设备中，为国产化替代战略提供了有力支撑。
